Шнур Радиоантенны -- Установка |
- УКАЗАНИЕ:
- Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Нажмите здесь).

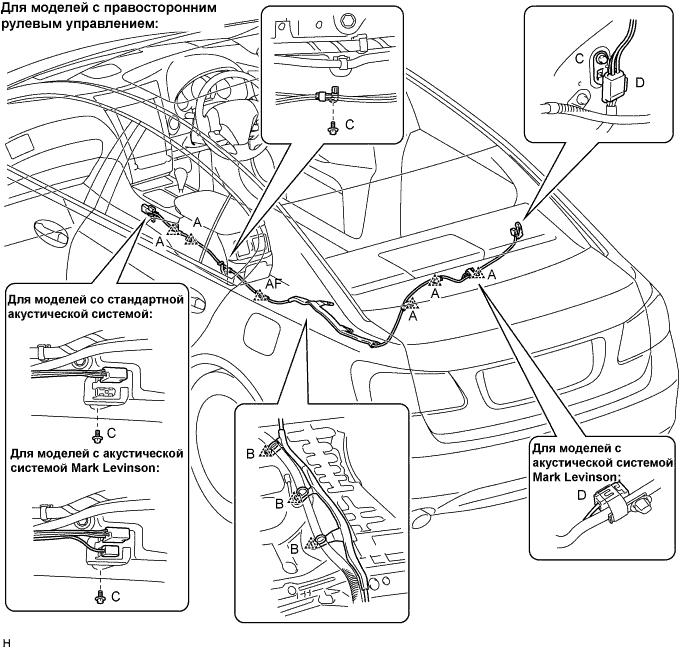

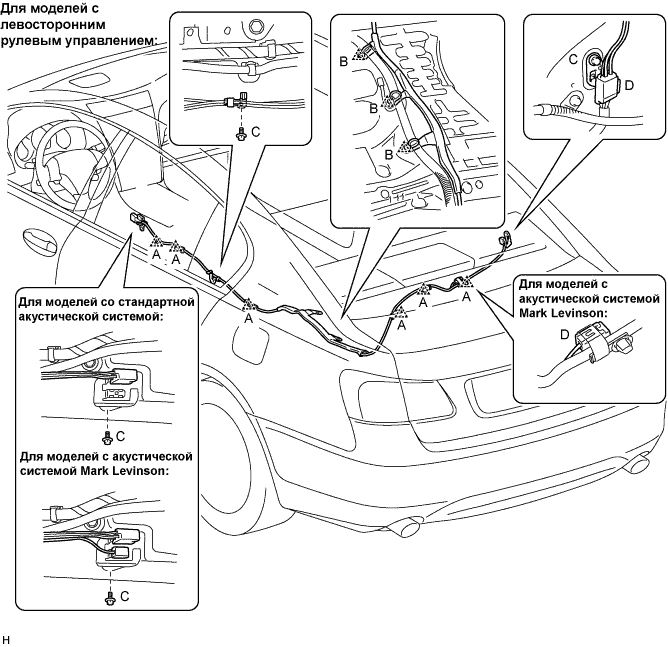

| 1. УСТАНОВИТЕ ШНУР АНТЕННЫ № 2 В СБОРЕ |
Введите в зацепление 6 фиксаторов A.
Введите в зацепление 3 фиксатора В защиты антенного шнура с резьбовыми шпильками пола.
Вверните 3 болта C.
Модели со стандартной акустической системой:
Подсоедините разъем D.
Модели с акустической системой Mark Levinson:
Подсоедините 2 разъема D.
| 2. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 3. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ПРАВОЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 4. УСТАНОВИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
 |
Установите спинку сиденья в салон.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
Закрепите спинку сиденья 4 болтами и 2 гайками.
- Момент затяжки:
- 18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}
Установите 2 накладки заднего сиденья.
Пропустите 3 ремня безопасности через 3 направляющих плечевых креплений заднего сиденья и закройте 3 крышки.
Закрепите напольную деталь крепления болтом.
| 5. УСТАНОВИТЕ ЛЕВЫЙ И ПРАВЫЙ ПОДГОЛОВНИКИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 6. УСТАНОВИТЕ ПОДГОЛОВНИК ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 7. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
 |
Подсоедините 2 задних крепления подушки сиденья к спинке сиденья.
Подсоедините 2 передних крепления подушки сиденья к кузову.
Убедитесь, что подушка сиденья установлена надежно.
- ПРИМЕЧАНИЕ:
- При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

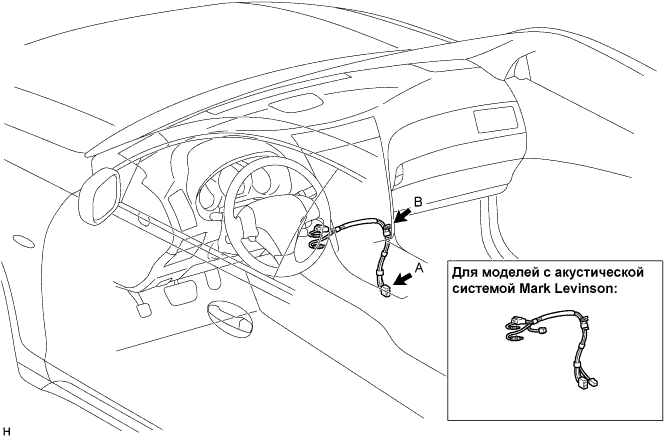

| 8. УСТАНОВИТЕ АНТЕННЫЙ ШНУР В СБОРЕ |
Введите в зацепление фиксатор A.
Подсоедините разъем В.
| 9. УСТАНОВИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С РАДИОПРИЕМНИКОМ В СБОРЕ |
Подсоедините разъемы.
Вставьте многофункциональный дисплей с радиоприемником в сборе, чтобы ввести в зацепление 2 фиксатора с обратной стороны многофункционального дисплея.
 |
Установите многофункциональный дисплей с радиоприемником в сборе и закрепите его 4 болтами.
 |
| 10. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
 |
Подсоедините разъем.
Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.
| 11. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ НА ВЕЩЕВОМ ЯЩИКЕ В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
 |
Установите воздуховод с дефлектором и введите в зацепление 4 фиксатора.
| 12. УСТАНОВИТЕ ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
 |
Подсоедините разъем.
Установите вещевой ящик в облицовке туннеля пола и введите в зацепление 4 фиксатора.
| 13. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
 |
Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.
Вверните винт.
| 14. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
 |
Установите отделочную накладку панели приборов и введите в зацепление 3 фиксатора и 3 захвата.
Вверните винт.
| 15. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ |
 |
Подсоедините разъем.
Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.
Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.
 |
| 16. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Введите в соединение захваты для крепления облицовки.
| 17. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 18. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
