Антенна Усилителя Установка

Очистите область стекла растворителем, не содержащим смолистых веществ, в месте, где устанавливается антенна.

ПРИМЕЧАНИЕ:

Не используйте растворитель, не содержащий смолистых веществ, для очистки контактнов антенны. В противном случае это может привести к ненадежному креплению антенны на стекле.

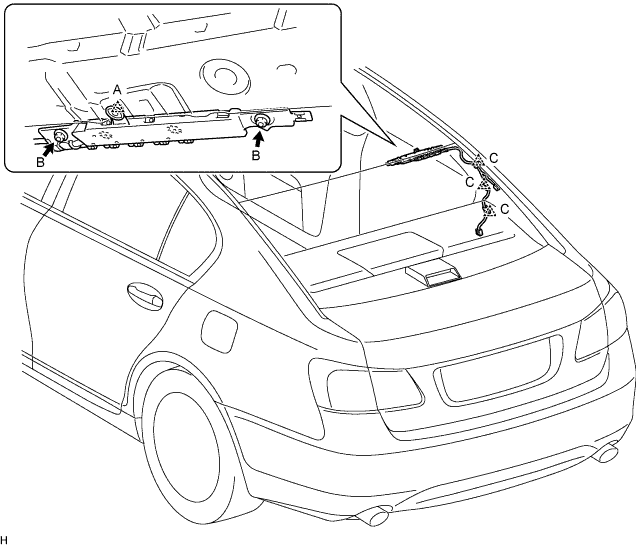

Установите антенну и временно закрепите ее фиксатором А, а затем закрепите ее с помощью 2 гаек В.

Момент затяжки:

14 Н*м{143 кгс*см, 10 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. Перед установкой антенны на стекло снимите защитную накладку с контактов антенны.

2. При снятии защитной накладки не допускайте соприкосновения накладки и контактов.

3. После снятия накладки не прикасайтесь к контактам.

4. После снятия защитной накладки верните ее изготовителю на переработку.

5. Повторное использование фиксатора А не допускается.


Введите в зацепление 3 фиксатора С.

Подсоедините разъемы антенны.

Наклейте двухстороннюю клейкую ленту на детали.

Совместите детали с маркировкой на обивке крыши и установите их.

Только при замене кожуха люка:
Расцепите 11 держателей от снятого кожуха люка и подсоедините их к обивке крыши.

Только при замене обивки крыши:
Расцепите 11 держателей от снятого кожуха люка и подсоедините их к обивке крыши.

Занесите обивку крыши в сборе в автомобиль через заднюю дверь.

Для моделей без люка:
Подсоедините 2 крепления, соединитель, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Подсоедините крепление, захват, 11 держателей, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Подсоедините разъем к приводному механизму.

Для моделей с люком:
Установите обивку крыши на панель кожуха люка.

Закрепите на передней стойке 4 зажима.

Подсоедините разъем жгута электропроводки крыши к передней стойке.

Установите козырек и закрепите его 2 винтами.

Установите козырек и закрепите его 2 винтами.

Введите в зацепление 4 захвата, чтобы установить крышку.

Подсоедините разъем.

Введите в зацепление 2 захвата и установите прожектор поворота.

Подсоедините разъем.

Введите в зацепление 4 захвата, чтобы установить лампу освещения салона на кузов автомобиля.

Установите внутреннее зеркало заднего вида (см. стр. Нажмите здесь).

Подсоедините разъем.

Введите в зацепление 3 захвата и 2 фиксатора и установите лампу индивидуального освещения.

Установите крышку лампы индивидуального освещения и закрепите ее 2 винтами.

Введите в зацепление 3 захвата и 2 фиксатора и установите облицовку.

Введите в зацепление 2 захвата и 4 фиксатора и установите облицовку.

Введите в зацепление 5 захватов и установите облицовку.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление захваты для крепления облицовки.

Вверните 2 винта.

Введите в зацепление 2 захвата и 5 фиксаторов и установите облицовку.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Установите новый фиксатор A на кузов автомобиля.

Установите обивку стойки на место, обозначенное В. С помощью круглогубцев установите фиксатор A на обивку стойки и поверните его на 90°.

Установите обивку стойки, введя в зацепление захваты и фиксатор B.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление 3 захвата, чтобы установить накладку обшивки.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Подсоедините разъем.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Установите воздуховод с дефлектором и введите в зацепление 4 фиксатора.

Подсоедините разъем.

Установите вещевой ящик в облицовке туннеля пола и введите в зацепление 4 фиксатора.

Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.

Вверните винт.

Установите отделочную накладку панели приборов и введите в зацепление 3 фиксатора и 3 захвата.

Вверните винт.

Подсоедините разъем.

Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.

Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.

Введите в соединение захваты для крепления облицовки.

Установите спинку сиденья в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите спинку сиденья 4 болтами и 2 гайками.

Момент затяжки:

18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите 2 накладки заднего сиденья.

Пропустите 3 ремня безопасности через 3 направляющих плечевых креплений заднего сиденья и закройте 3 крышки.

Закрепите напольную деталь крепления болтом.

Подсоедините 2 задних крепления подушки сиденья к спинке сиденья.

Подсоедините 2 передних крепления подушки сиденья к кузову.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Проверьте работу электроприводов сиденья.

Проверьте работу подогревателя сиденья (для моделей с подогревателем сиденья).

1. Включите зажигание (IG).


2. Установите переключатель подогревателя сиденья в положение ON (ВКЛ).


3. Подождите не менее 5 минут и удостоверьтесь, что поверхность сиденья стала теплой.


Установите ремень безопасности и закрепите его 2 болтами. Вначале вверните верхний болт, а затем – нижний.

Момент затяжки:

7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}для болта A

42 Н*м{428 кгс*см, 31 фунт-сила-футов}для болта B

Подсоедините разъем преднатяжителя A, как показано на рисунке.

Подсоедините разъем устройства снижения натяжения B.

Подсоедините разъем предаварийной системы безопасности C.

Закрепите плечевое крепление на регуляторе плечевого крепления ремня безопасности гайкой.

Момент затяжки:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

Проверьте систему передних сидений с электроприводом (см. стр. Нажмите здесь).

Проверьте систему передних сидений с электроприводом (с системой запоминания положения сидений) (см. стр. Нажмите здесь).

Проверьте блок управления подогревателем сиденья (см. стр. Нажмите здесь).

Проверьте систему климат-контроля сидений (см. стр. Нажмите здесь).

Проверьте систему предупреждения о непристегнутом ремне безопасности (см. стр. Нажмите здесь).
