Компонентный Стереофонический Динамик -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
 |
Отцепите 2 передних крепления подушки сиденья от кузова.
- ПРИМЕЧАНИЕ:
- Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.
Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.
Повторите рассмотренные действия для другого крепления.
Отцепите 2 задних крепления подушки сиденья от спинки сиденья.
Снимите подушку сиденья.
| 3. СНИМИТЕ ЛЕВЫЙ И ПРАВЫЙ ПОДГОЛОВНИКИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 4. СНИМИТЕ ПОДГОЛОВНИК ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 5. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
С помощью отвертки освободите захваты и снимите 2 накладки заднего сиденья.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
С помощью отвертки отцепите захват с тем, чтобы открыть крышку каждой из 3 направляющих плечевого крепления ремня заднего сиденья.
 |
Выверните болт и снимите деталь напольного крепления.
Выверните 4 болта и отверните 2 гайки.
 |
Снимите спинку сиденья.
| 6. СНИМИТЕ ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |
Отсоедините разъем преднатяжителя, как показано на рисунке.
 |
Отсоедините разъем устройства снижения натяжения.
Выверните 2 болта и снимите ремень безопасности.
 |
| 7. СНИМИТЕ ПРАВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ |

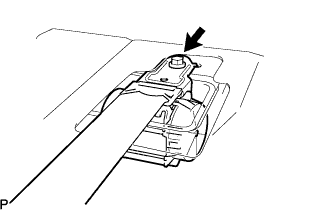

Выверните болт и снимите правый замок ремня безопасности заднего сиденья с центральным ремнем.
 |
| 8. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
Расцепите 5 захватов и снимите опорную наладку.
 |
| 9. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ПРАВОЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 10. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ |
Потяните облицовку в направлении, указанном стрелкой на рисунке, чтобы расцепить 5 захватов. Затем снимите облицовку.
 |
| 11. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 12. СНИМИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ |
Освободите 4 фиксатора.
 |
Потяните облицовку в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата. Затем снимите облицовку.
| 13. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 14. СНИМИТЕ ВЕРХНИЙ СТОП-СИГНАЛ В СБОРЕ |
 |
Отцепите 2 захвата и снимите стоп-сигнал с центрального кронштейна облицовки отделения для мелких вещей.
Отсоедините разъем.
| 15. СНИМИТЕ ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |
 |
Отсоедините разъем.
Отцепите 2 захвата и снимите датчик с основания верхнего стоп-сигнала.
| 16. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ |
Выверните болт и снимите крепление наружного ремня безопасности заднего сиденья.
 |
Отсоедините разъем, обозначенный A.
 |
Выверните болта, обозначенный B, и снимите ремень безопасности.
С помощью съемника молдингов освободите 4 захвата и снимите левую направляющую ремня безопасности.
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
 |
С помощью съемника молдингов освободите 4 захвата и снимите направляющую центрального ремня.
 |
Отцепите фиксатор и снимите панель.
 |
| 17. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ № 2 В СБОРЕ |
Расцепите 5 захватов и 3 фиксатора.
 |
Отсоедините разъем и снимите панель.
| 18. СНИМИТЕ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК В СБОРЕ |
 |
Отсоедините разъем динамика.
Выверните 4 болта и снимите динамик.
- ПРИМЕЧАНИЕ:
- Не прикасайтесь к диффузору динамика.
