Задний Динамик № 2 Снятие

Электрооборудование Автомобиля. Lexus GS450h GWS191
Аудиовизуальная Система. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

  3. СНИМИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ В СБОРЕ

  4. СНИМИТЕ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ

Задний Динамик № 2 -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Задний Динамик № 2 Снятие

  1. С помощью отвертки освободите 3 захвата и снимите оправку.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


3. СНИМИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ В СБОРЕ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Задний Динамик № 2 Снятие

  1. Отцепите 2 захвата и снимите нижнюю облицовочную накладку.



    Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Задний Динамик № 2 Снятие

  1. Выверните 2 винта.

  1. Освободите 6 фиксаторов, обозначенных B, и снимите облицовку вместе с уплотнителем.

  1. Освободите 4 фиксатора, обозначенные A, и отделите уплотнитель.



    Lexus GS450h GWS191

  1. Отсоедините от внутренней ручки 2 троса.

  1. Освободите разъемы и снимите панель облицовки.



4. СНИМИТЕ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ


Lexus GS450h GWS191

  1. Отсоедините разъем динамика.

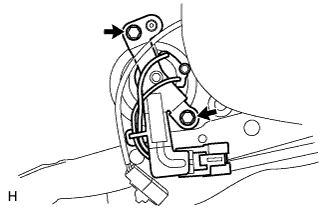

  1. Выверните 2 болта и снимите динамик.

    ПРИМЕЧАНИЕ:
    Не прикасайтесь к диффузору динамика.
