Электрооборудование Автомобиля. Lexus GS450h GWS191
Аудиовизуальная Система. Lexus GS450h GWS191
Задний Динамик № 2 -- Установка |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ |
 |

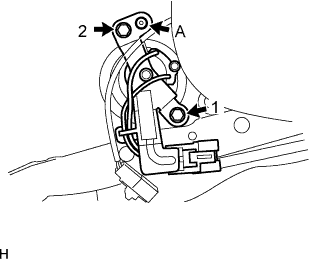

Совместите динамик с установочным штырем двери А.
Закрепите динамик 2 болтами.
- УКАЗАНИЕ:
- Затягивайте винты в порядке, указанном на рисунке.
- ПРИМЕЧАНИЕ:
- Не прикасайтесь к диффузору динамика.
Подсоедините разъем динамика.
| 2. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Подсоедините к внутренней ручке 2 троса.
Введите в зацепление 10 фиксаторов, чтобы установить панель облицовки.
 |
Вверните 2 винта.
Введите в зацепление 2 захвата и установите нижнюю облицовочную накладку.
 |
| 3. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
 |
Введите в зацепление 3 захвата и установите оправку.
| 4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 5. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
