Передний Динамик № 1 Снятие

Электрооборудование Автомобиля. Lexus GS450h GWS191
Аудиовизуальная Система. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ДВЕРИ

  3. СНИМИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  4. СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ

Передний Динамик № 1 -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ДВЕРИ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Передний Динамик № 1 Снятие

  1. С помощью отвертки освободите 3 захвата и снимите оправу.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


3. СНИМИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Передний Динамик № 1 Снятие

  1. Отцепите 2 захвата и снимите нижнюю облицовочную накладку.

  1. Отсоедините разъем.



    Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Передний Динамик № 1 Снятие

  1. Выверните 2 винта.

  1. Освободите 13 фиксаторов и снимите облицовочную накладку.



    Lexus GS450h GWS191

  1. Отсоедините от внутренней ручки 2 кабеля.



4. СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ


Lexus GS450h GWS191

  1. Отсоедините разъем динамика.

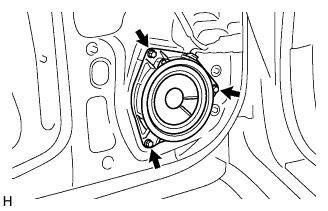

  1. Выверните 3 болта и снимите динамик.

    ПРИМЕЧАНИЕ:
    Не прикасайтесь к диффузору динамика.
