Переднее Сиденье В Сборе Разборка

Кузов. Lexus GS450h GWS191
Сиденья. Lexus GS450h GWS191

  1. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

  2. СНИМИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА НАКЛОНА СИДЕНЬЯ

  3. СНИМИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПЕРЕМЕЩЕНИЯ СИДЕНЬЯ ПО НАПРАВЛЯЮЩИМ И ПО ВЕРТИКАЛИ

  4. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ С ВНУТРЕННИМ ЗАЩИТНЫМ ЩИТКОМ ПОДУШКИ № 1

  5. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК № 1 ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ

  6. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ

  7. СНИМИТЕ НИЖНЮЮ РАСПОРНУЮ ДЕТАЛЬ НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  8. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ

  9. СНИМИТЕ НИЖНЮЮ РАСПОРНУЮ ДЕТАЛЬ ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  10. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (для моделей без системы запоминания положений сидений)

  11. СНИМИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ (для моделей с системой запоминания положений сидений)

  12. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ

  13. СНИМИТЕ ПАНЕЛЬ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

  14. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ

  15. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ

  16. СНИМИТЕ НИЖНЮЮ ВНУТРЕННЮЮ НАКЛАДКУ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА СИДЕНЬЯ

  17. СНИМИТЕ НИЖНЮЮ ВНУТРЕННЮЮ НАКЛАДКУ ЛЕВОГО РЕГУЛЯТОРА НАКЛОНА СИДЕНЬЯ

  18. СНИМИТЕ ВЕРХНЮЮ ВНУТРЕННЮЮ НАКЛАДКУ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА СИДЕНЬЯ

  19. СНИМИТЕ ВЕРХНЮЮ ВНУТРЕННЮЮ НАКЛАДКУ ЛЕВОГО РЕГУЛЯТОРА НАКЛОНА СИДЕНЬЯ

  20. СНИМИТЕ ВНУТРЕННИЙ И НАРУЖНЫЙ ЗАЩИТНЫЕ ЩИТКИ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ

  21. СНИМИТЕ РЕГУЛЯТОР ОПОРЫ ПОЯСНИЦЫ В СБОРЕ

  22. СНИМИТЕ ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ В СПИНКЕ СИДЕНЬЯ (для моделей с системой климат-контроля сидений)

  23. СНИМИТЕ ВОЗДУХОВОД СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ В ПОДУШКЕ СИДЕНЬЯ (для моделей с системой климат-контроля сидений)

  24. СНИМИТЕ ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ СИДЕНЬЯ (для моделей с системой климат-контроля сидений)

  25. СНИМИТЕ РЕГУЛЯТОР ПОДГОЛОВНИКА ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны водителя)

  26. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ (со стороны водителя)

  27. СНИМИТЕ БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ СИДЕНЬЯ (для моделей с системой подогрева сидений)

  28. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ

Переднее Сиденье В Сборе -- Разборка


ПРЕДОСТЕРЕЖЕНИЕ:
Работайте в защитных перчатках. Острые края рамы сиденья и регулятора могут травмировать руки.
УКАЗАНИЕ:
Порядок выполнения работ одинаков для правой и левой стороны.


1. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Отсоедините разъем.

  1. Снимите зажим жгута проводов ремня безопасности.

  1. Отверните гайку и снимите ремень безопасности.



2. СНИМИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА НАКЛОНА СИДЕНЬЯ


Lexus GS450h GWS191

  1. С помощью отвертки снимите ручку.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


3. СНИМИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПЕРЕМЕЩЕНИЯ СИДЕНЬЯ ПО НАПРАВЛЯЮЩИМ И ПО ВЕРТИКАЛИ


Lexus GS450h GWS191

  1. С помощью отвертки снимите ручку.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


4. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ С ВНУТРЕННИМ ЗАЩИТНЫМ ЩИТКОМ ПОДУШКИ № 1


Lexus GS450h GWS191

  1. Отделите 2 резиновых ленты панели спинки переднего сиденья от рамы переднего сиденья.

  1. Отсоедините разъем от лампы освещения салона № 1 в сборе.



    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Выверните 5 винтов.

  1. Освободите 2 захвата и снимите щиток подушки (с внутренним защитным щитком № 1) в порядке, показанном на рисунке.

  1. Отсоедините разъем от переключателя электропривода опоры поясницы переднего сиденья.



5. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК № 1 ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

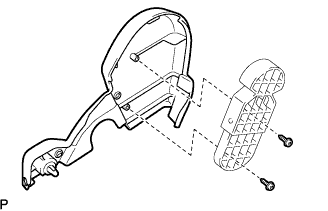

  1. Выверните 2 винта.

  1. Отцепите захват и отсоедините внутренний защитный щиток подушки от защитного щитка подушки.



6. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ

  1. Выверните 2 винта и снимите переключатель.

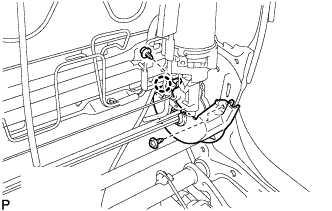

7. СНИМИТЕ НИЖНЮЮ РАСПОРНУЮ ДЕТАЛЬ НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ


Lexus GS450h GWS191

  1. Выверните 2 винта и снимите распорную деталь.



8. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Выверните винт.

  1. При помощи отвертки расцепите 2 захвата.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. С помощью съемника фиксаторов отцепите фиксатор и снимите защитный щиток подушки.

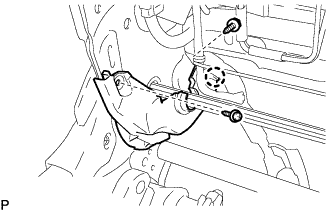

9. СНИМИТЕ НИЖНЮЮ РАСПОРНУЮ ДЕТАЛЬ ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ


Lexus GS450h GWS191

  1. Выверните 2 винта и снимите распорную деталь с внутреннего защитного щитка подушки.



10. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (для моделей без системы запоминания положений сидений)


Lexus GS450h GWS191

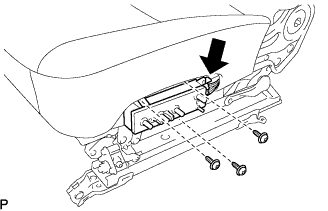

  1. Выверните 3 винта.

  1. Отсоедините разъем и снимите переключатель.



11. СНИМИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ (для моделей с системой запоминания положений сидений)
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для переключателя электропривода переднего сиденья.


12. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


Lexus GS450h GWS191

  1. Отсоедините разъемы и отцепите зажимы.



    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Отсоедините зажим кабеля регулятора подголовника (со стороны водителя).

  1. Отсоедините крепление обивки подушки переднего сиденья от рамы переднего сиденья.



    Lexus GS450h GWS191

  1. С помощью отвертки освободите крепления и снимите обивку подушки переднего сиденья вместе с подушкой.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

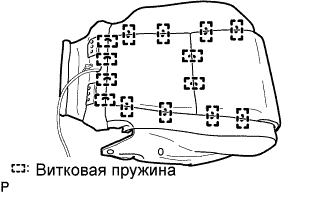

  1. Снимите витковые пружины и обивку подушки сиденья с подушки сиденья.



13. СНИМИТЕ ПАНЕЛЬ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ


Lexus GS450h GWS191

  1. Откройте нижнюю часть панели спинки сиденья. Затем выверните 2 винта.



    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Потяните панель спинки сиденья в направлении, указанном стрелкой на рисунке, чтобы отцепить 2 захвата. После этого снимите панель спинки сиденья.



14. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ

  1. Освободите 2 захвата и снимите лампу с панели спинки сиденья.



15. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Освободите 4 захвата и снимите 2 держателя подголовника.



    Lexus GS450h GWS191

  1. Выверните 4 болта и снимите обивку спинки переднего сиденья (внутреннюю и наружную).



    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Снимите витковые пружины и откройте верхнюю часть обивки спинки сиденья.



    Lexus GS450h GWS191

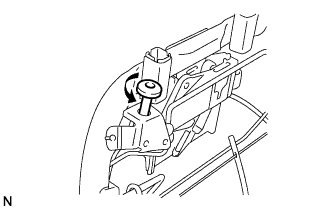

  1. Отверните гайку и снимите 2 держателя обивки спинки сиденья.

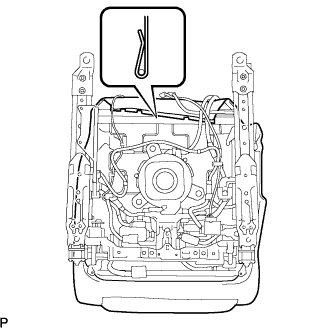

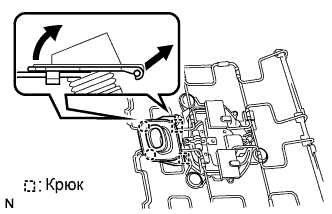

  1. Расцепите крюки, снимите витковые пружины и снимите обивку спинки сиденья вместе с подушкой с рамы сиденья.



    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

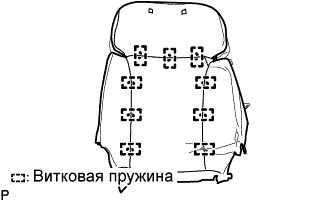

  1. Снимите витковые пружины и обивку спинки сиденья с подушки спинки сиденья.



16. СНИМИТЕ НИЖНЮЮ ВНУТРЕННЮЮ НАКЛАДКУ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА СИДЕНЬЯ


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

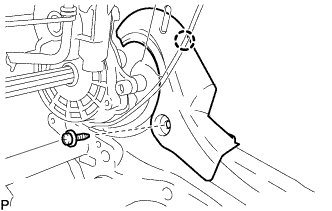

  1. Выверните 2 винта.

  1. Освободите захват и снимите внутреннюю накладку.



17. СНИМИТЕ НИЖНЮЮ ВНУТРЕННЮЮ НАКЛАДКУ ЛЕВОГО РЕГУЛЯТОРА НАКЛОНА СИДЕНЬЯ


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

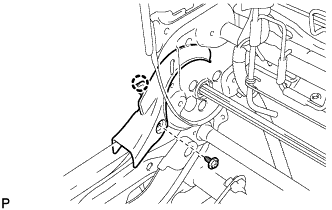

  1. Выверните 2 винта.

  1. Освободите захват и снимите внутреннюю накладку.



18. СНИМИТЕ ВЕРХНЮЮ ВНУТРЕННЮЮ НАКЛАДКУ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА СИДЕНЬЯ


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Выверните винт.

  1. Освободите захват и снимите внутреннюю накладку.



19. СНИМИТЕ ВЕРХНЮЮ ВНУТРЕННЮЮ НАКЛАДКУ ЛЕВОГО РЕГУЛЯТОРА НАКЛОНА СИДЕНЬЯ


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

  1. Выверните винт.

  1. Освободите захват и снимите внутреннюю накладку.

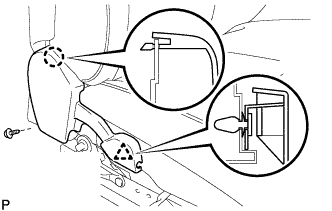

20. СНИМИТЕ ВНУТРЕННИЙ И НАРУЖНЫЙ ЗАЩИТНЫЕ ЩИТКИ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


Lexus GS450h GWS191

  1. Выверните винт и отсоедините крепление защитного щитка подушки.

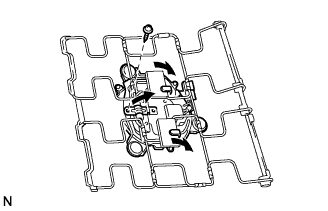

21. СНИМИТЕ РЕГУЛЯТОР ОПОРЫ ПОЯСНИЦЫ В СБОРЕ


Lexus GS450h GWS191

  1. Отсоедините разъем.

  1. Выверните 2 винта и снимите регулятор опоры поясницы.



22. СНИМИТЕ ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ В СПИНКЕ СИДЕНЬЯ (для моделей с системой климат-контроля сидений)


Lexus GS450h GWS191

  1. Отсоедините разъем и освободите 3 зажима.

  1. С помощью головки торцевого ключа "TORX" T30 выверните 6 болтов "TORX" и снимите крышку системы климат-контроля спинки сиденья и вентилятор.



23. СНИМИТЕ ВОЗДУХОВОД СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ В ПОДУШКЕ СИДЕНЬЯ (для моделей с системой климат-контроля сидений)


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Переднее Сиденье В Сборе Разборка

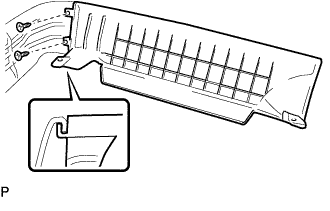

  1. Освободите 2 крепления, 2 захвата и снимите воздуховод.



24. СНИМИТЕ ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ СИДЕНЬЯ (для моделей с системой климат-контроля сидений)


Lexus GS450h GWS191

  1. Отсоедините разъем.

  1. Выверните винт, отцепите захват и снимите вентилятор вместе с кронштейном.

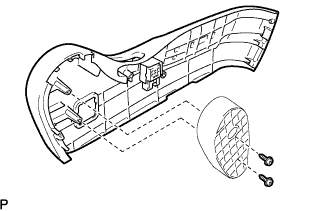

  1. Выверните 3 болта и снимите 3 втулки и вентилятор с кронштейна.



25. СНИМИТЕ РЕГУЛЯТОР ПОДГОЛОВНИКА ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны водителя)


Lexus GS450h GWS191

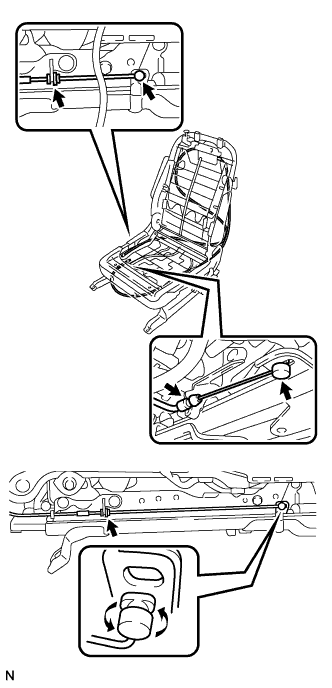

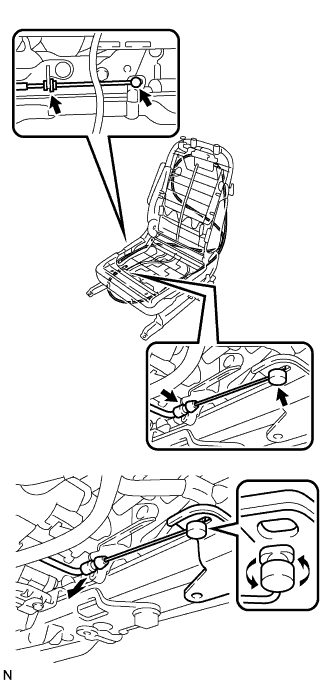

  1. Отсоедините кабель с внутренней стороны рамы переднего сиденья.



    Lexus GS450h GWS191

  1. Отсоедините кабель с нижней стороны рамы переднего сиденья.



    Lexus GS450h GWS191

  1. Снимите кнопку разблокировки подголовника.



    Lexus GS450h GWS191

  1. Выверните 2 болта и снимите регулятор подголовника с рамы сиденья.



26. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ (со стороны водителя)


Lexus GS450h GWS191

  1. Отсоедините разъем.

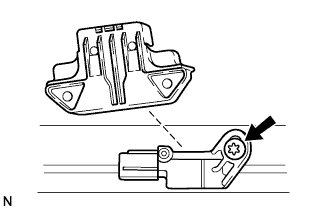

  1. Отцепите захват и снимите защиту датчика продольного смещения сиденья.

  1. С помощью головки торцевого ключа "TORX" T30 выверните болт "TORX" и снимите датчик системы SRS.



27. СНИМИТЕ БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ СИДЕНЬЯ (для моделей с системой подогрева сидений)

  1. Отсоедините разъем и зажим.



28. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ
