DTC B1461/61 Цепь датчика отработавших газов NOx


ОПИСАНИЕ

Датчик отработавших газов регистрирует наличие NOx в отработавших газах и передает соответствующие сигналы в блок управления системой кондиционирования. На основе этих сигналов блок управления системой кондиционирования автоматически устанавливает режим впуска наружного воздуха, впуска наружного воздуха / рециркуляции или рециркуляции.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1461/61
Обрыв или короткое замыкание в цепи датчика отработавших газов NOx
  1. Датчик отработавших газов (датчик дыма)
  2. Жгут проводов между датчиком отработавших газов (датчиком дыма) и блоком управления системой кондиционирования
  3. Блок управления системой кондиционирования

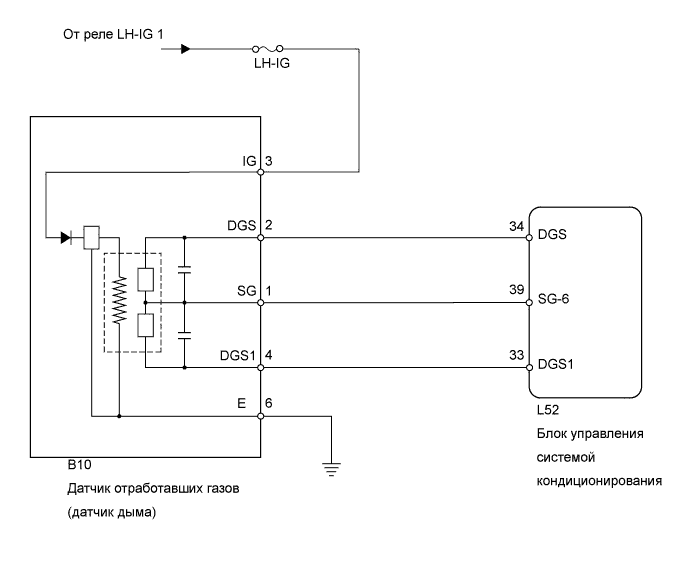

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1461/61 Цепь Датчика Отработавших Газов Nox


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (LH-IG)

  1. Извлеките предохранитель LH-IG из левого главного ЭБУ кузова.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ ВО ВСЕХ ПРОВОДАХ И УСТРОЙСТВАХ, ПОДСОЕДИНИНЕННЫХ К ПРЕДОХРАНИТЕЛЮ
OK


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (NOX GAS SENS)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанный ниже параметр из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.

    Блок управления системой кондиционирования
    Параметр
    		Контролируемая величина / диапазон
    (диапазон индикации)
    		Нормальное состояние
    		Замечание по диагностике
    NOx Gas Sens
    (датчик отработавших газов Nox)
    		Показания датчика отработавших газов NOx /
    мин.: 0, макс.: 255
    		Растет при увеличении объема газа
    		-
    OK:
    На дисплее отображается значение, соответствующее нормальному состоянию.

    Результат
    Результат
    		Следующий шаг
    NG
    		А
    OK (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    OK (при проверке по DTC)
    		C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК ОТРАБОТАВШИХ ГАЗОВ – МАССА)
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1461/61 Цепь Датчика Отработавших Газов Nox

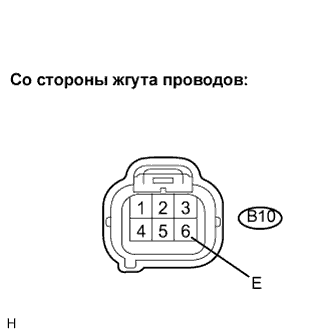

  1. Отсоедините разъем B10 датчика отработавших газов.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    B10-6 (E) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК ОТРАБОТАВШИХ ГАЗОВ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1461/61 Цепь Датчика Отработавших Газов Nox

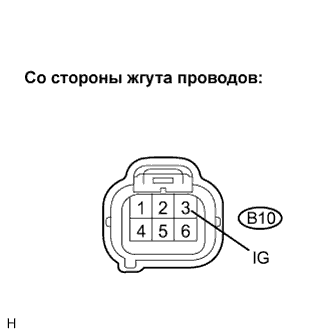

  1. Отсоедините разъем B10 датчика отработавших газов.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B10-3 (IG) - масса
    		Зажигание включено (IG)
    		10–14 В
    Зажигание выключено
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ДАТЧИК ОТРАБОТАВШИХ ГАЗОВ
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1461/61 Цепь Датчика Отработавших Газов Nox

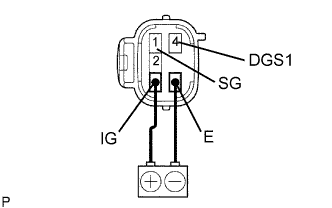

  1. Снимите датчик отработавших газов.

  1. После подачи напряжения аккумуляторной батареи между контактами 3 (IG) и 6 (E) в течение более 120 секунд измерьте сопротивление между контактами 1 (SG) и 4 (DGS1).

  1. Измерьте сопротивление датчика.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B10-1 (SG) - B10-4 (DGS1)
    		10–35°C
    (50–95°F)
    		1,5–240 кОм
    УКАЗАНИЕ:
    Когда датчик подвергается воздействию отработавших газов, сопротивление повышается.


NG
ЗАМЕНИТЕ ДАТЧИК ОТРАБОТАВШИХ ГАЗОВ
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК ОТРАБОТАВШИХ ГАЗОВ – БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1461/61 Цепь Датчика Отработавших Газов Nox

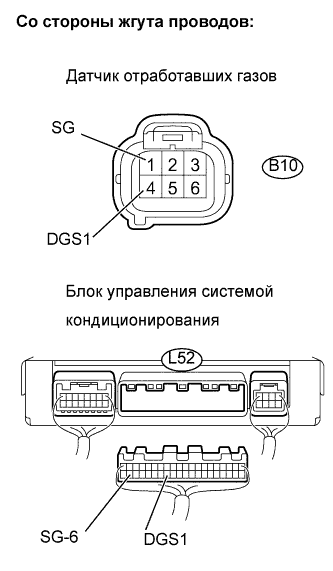

  1. Отсоедините разъем B10 датчика отработавших газов.

  1. Отсоедините разъем L52 блока управления системой кондиционирования.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    B10-1 (SG) - L52-39 (SG-6)
    		Менее 1 Ом
    B10-4 (DGS1) - L52-33 (DGS1)
    		Менее 1 Ом
    L52-39 (SG-6) - масса
    		10 кОм или более
    L52-33 (DGS1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
