Регулируемая Адаптивная Подвеска -- Порядок Проведения Активной Диагностики



ПРОВЕРКА ИНДИКАТОРОВ


    Lexus GS450h GWS191

  1. Убедитесь в том, что при включении зажигания (IG) контрольная лампа амортизатора загорается примерно на 2 с (когда управляющий переключатель амортизатора находится в положении "NORM").

    УКАЗАНИЕ:
    Когда ЭБУ амортизатора сохраняет какие-либо коды DTC, включается контрольная лампа амортизатора.
    Если контрольная лампа амортизатора остается включенной или не включается, выполните диагностику цепей контрольной лампы согласно таблице ниже.
    Неисправный участок
    		См. стр.
    Контрольная лампа амортизатора (остается включенной)
    		Нажмите здесь
    Контрольная лампа амортизатора (не включается)
    		Нажмите здесь

ПРОВЕРКА СИГНАЛОВ ДАТЧИКОВ В РЕЖИМЕ АКТИВНОЙ ДИАГНОСТИКИ (SIGNAL CHECK)
УКАЗАНИЕ:
  1. Если в режиме активной диагностики (SIGNAL CHECK) выключатель зажигания переводится из положения IG в положение ACC или OFF (ВЫКЛ), все зарегистрированные коды DTC режима активной диагностики удаляются.
  2. В режиме активной диагностики (SIGNAL CHECK) ЭБУ амортизатора регистрирует коды DTC режима активной диагностики. Если в процессе активной диагностики (SIGNAL CHECK) подтверждается нормальное состояние системы, коды удаляются. Оставшиеся коды будут представлять собой коды, соответствующие обнаруженным неисправностям.


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Порядок Проведения Активной Диагностики

  1. Выполнение активной диагностики.

    1. Выключите зажигание.

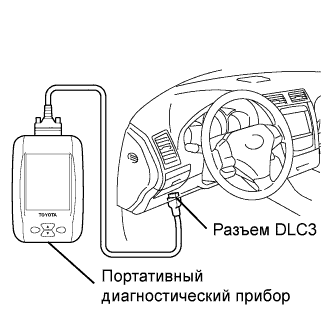

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Включите зажигание (IG).



      4. Lexus GS450h GWS191

    4. Переведите портативный диагностический прибор в режим активной диагностики (выберите "Signal Check").

      УКАЗАНИЕ:
      Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.

    5. Включите зажигание (READY).



      6. Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Порядок Проведения Активной Диагностики

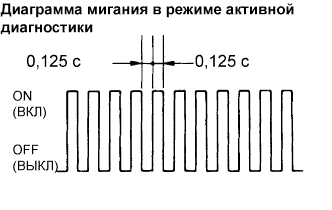

    6. Убедитесь в том, что контрольная лампа амортизатора мигает в режиме активной диагностики.

      УКАЗАНИЕ:
      Если контрольная лампа амортизатора не мигает, проверьте цепь контрольной лампы амортизатора.
      Неисправный участок
      		См. стр.
      Контрольная лампа амортизатора (остается включенной)
      		Нажмите здесь
      Контрольная лампа амортизатора (не включается)
      		Нажмите здесь

ВЫПОЛНИТЕ ПРОВЕРКУ СИГНАЛОВ В РЕЖИМЕ АКТИВНОЙ ДИАГНОСТИКИ (SIGNAL CHECK)
УКАЗАНИЕ:

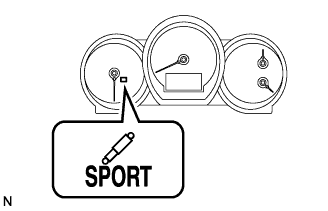

Каждый раз при получении сигнала диагностики индикатор "SPORT" (контрольная лампа амортизатора) загорается на 1 с.

  1. Установите управляющий переключатель амортизатора в положение "NORM".

  2. По крайней мере, на 1 с оставьте автомобиль в неподвижном состоянии на ровной поверхности (для проверки датчика ускорения).

  3. Поверните управляющий переключатель амортизатора из положения "NORM" в положение "SPORT", а затем верните в положение "NORM" (для подачи сигнала управляющего переключателя амортизатора).

    таблица входных сигналов
    DTC режима активной диагностики
    		Диагностический сигнал
    C1787
    		Переключение управляющего переключателя амортизатора
    (подача сигнала изменения режима)
    C1791
    		Сигнал правого переднего датчика ускорения
    (когда автомобиль находится на ровной дороге в неподвижном состоянии в течение не менее 1 с)
    C1792
    		Сигнал левого переднего датчика ускорения
    (когда автомобиль находится на ровной дороге в неподвижном состоянии в течение не менее 1 с)
    C1793
    		Сигнал заднего датчика ускорения
    (когда автомобиль находится на ровной дороге в неподвижном состоянии в течение не менее 1 с)

СЧИТАЙТЕ DTC.

  1. Проверьте, отображаются ли коды DTC на экране диагностического прибора.

    УКАЗАНИЕ:
    См. перечень кодов DTC режима активной диагностики.

РЕЗУЛЬТАТ

Результат
Результат
Принцип работы
DTC режима активной диагностики выводится
Устраните выводимый DTC и снова войдите в режим активной диагностики (SIGNAL CHECK)
DTC режима активной диагностики не выводится
Активная диагностика (ПРОВЕРКА СИГНАЛОВ) завершена

ОКОНЧАНИЕ ПРОВЕРКИ ДАТЧИКА


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Порядок Проведения Активной Диагностики

  1. Сбросьте коды DTC (см. стр. Нажмите здесь).

  2. Убедитесь в том, что контрольная лампа амортизатора в режиме активной диагностики (Test Mode) мигает.

  3. Выключите зажигание и портативный диагностический прибор.


DTC РЕЖИМА АКТИВНОЙ ДИАГНОСТИКИ (DTC ПРОВЕРКИ СИГНАЛОВ)

№ DTC
Неисправность
Неисправный участок
См. стр.
C1787
Цепь выключателя EMS (DTC режима активной диагностики)
  1. Управляющий переключатель амортизатора
  2. Цепь управляющего переключателя амортизатора
  3. ЭБУ амортизатора
Нажмите здесь
C1791
Правый передний датчик ускорения (DTC режима активной диагностики)
  1. ЭБУ амортизатора
    (со встроенным правым передним датчиком ускорения)
Нажмите здесь
C1792
Левый передний датчик замедления (DTC режима активной диагностики)
  1. Левый передний датчик ускорения
  2. Цепь левого переднего датчика ускорения
  3. ЭБУ амортизатора
Нажмите здесь
C1793
Задний датчик ускорения (DTC режима активной диагностики)
  1. Задний датчик ускорения
  2. Цепь заднего датчика ускорения
  3. ЭБУ амортизатора
Нажмите здесь
УКАЗАНИЕ:
Перечисленные в таблице коды выводятся только в режиме активной диагностики (SIGNAL CHECK).
