Система Измерительных Приборов И Индикаторов -- Режимы Data List / Active Test |
| СЧИТАЙТЕ ДАННЫЕ В РЕЖИМЕ DATA LIST |
В режиме Data List на дисплей портативного диагностического прибора можно вывести данные о состоянии выключателей, датчиков, приводов и пр. без снятия деталей с автомобиля. Регистрация показаний в режиме Data List на раннем этапе поиска неисправностей позволяет сэкономить время.
Прогрейте двигатель.
Выключите зажигание.

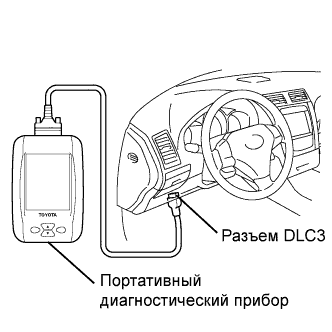

Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Действуя в соответствии с указаниями на дисплее портативного диагностического прибора, выберите "Data List".
 |
| Параметр / Устройство | Измеряемая величина / диапазон индикации | Нормальное состояние | Замечание по диагностике |
| Vehicle Speed Meter | Скорость автомобиля / мин.: 0 км/час (0 миль в час), макс.: 255 км/час (158 миль в час) | Значение практически совпадает с фактической скоростью автомобиля (во время движения) | - |
| Fuel Input | Сигнал уровня топлива/ мин.: 0, макс.: 255 | Указатель уровня топлива показывает "F": 48 Указатель уровня топлива показывает "3/4": 93 Указатель уровня топлива показывает "1/2": 148 Указатель уровня топлива показывает "1/4": 187 Указатель уровня топлива показывает "E": 206 | - |
| ECD Sunlight Sensor | Входное значение датчика интенсивности солнечного освещения ECD / Мин.: 0, макс.: 255 | 50–70 | Свет не падает на датчик автоматического управления освещением |
| Между состоянием "Свет не падает на датчик автоматического управления освещением" и 195 | Свет падает на датчик автоматического управления освещением | ||
| ECD Permeation Level | Входное значение уровня пропускания ECD / Мин.: 0, макс.: 9 | Уровень пропускания ECD Мин.: 0, макс.: 3 | - |
| Key Remind Volume | Громкость зуммера оповещения о ключе, оставленном в замке зажигания / LARGE (Громко), MEDIUM (Умеренно) или SMALL (Тихо) | - | - |
| Key remind sound | Сигнал зуммера оповещения о ключе, оставленном в замке зажигания / FAST (Быстрый), NORMAL (Умеренный) или SLOW (Медленный) | - | - |
| Параметр / Устройство | Измеряемая величина / диапазон индикации | Нормальное состояние | Замечание по диагностике |
| Engine Speed | Частота вращения коленчатого вала двигателя / Мин.: 0 об/мин, макс.: 16383 об/мин | Практически равна фактической частоте вращения коленчатого вала двигателя (когда двигатель работает) | - |
| Coolant Temp | Температура охлаждающей жидкости двигателя / Мин.: -40°C, макс.: 140°C | После прогрева: 80-105°C (176-221°F) | При значении -40°C (-40°F) цепь датчика разомкнута. При значении 140°C (284°F) цепь датчика замкнута. |
| Параметр / Устройство | Измеряемая величина / диапазон индикации | Нормальное состояние | Замечание по диагностике |
| Переключатель ODO/TRIP | Переключатель ODO/TRIP: OFF (ВЫКЛ) или ON (ВКЛ) | ON (ВКЛ): переключатель нажат OFF (ВЫКЛ): Переключатель не нажат | - |
| Trip Reset Switch | Кнопка сброса счетчика пути / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): переключатель нажат OFF (ВЫКЛ): переключатель не нажат | - |
| Rheostat Up Switch | Переключатель увеличения освещенности / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): переключатель нажат OFF (ВЫКЛ): переключатель не нажат | - |
| Rheostat Down Switch | Переключатель уменьшения освещенности / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): переключатель нажат OFF (ВЫКЛ): переключатель не нажат | - |
| ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ACTIVE TEST |
Выполнение диагностики в режиме ACTIVE TEST с помощью портативного диагностического прибора позволяет управлять реле, VSV, исполнительным механизмом и пр. без снятия деталей. Выполнение диагностики в режиме Active Test на раннем этапе поиска неисправностей позволит сэкономить время. В режиме Active Test можно активировать режим Data List.
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
На дисплее диагностического прибора выполните диагностику в режиме "Active Test".
| Параметр / Устройство | Описание проверки | Замечание по диагностике |
| Speed Meter Operation | 0 / 40 (24) / 80 (48) / 120 (72) / 160 (96) / 200 (120) / 240 (144) км/час (миль в час) | - |
| Power Meter Operation | -50 / 0 / 50 / 100 / 150 / 200 / 250 кВт | - |
| Fuel Meter Operation | EMPTY (ПУСТОЙ), 1/2, FULL (ПОЛНЫЙ) | - |
| Water Temperature Meter Operation | LOW (НИЗКИЙ) / NORM (НОРМАЛЬНЫЙ) / HIGH (ВЫСОКИЙ) | - |
| Indicat. Lamp Fuel | Контрольная лампа FUEL (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Door | Контрольная лампа DOOR (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp P-seat Belt | Контрольная лампа P-SEAT BELT (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp D-seat Belt | Контрольная лампа D-SEAT BELT (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Charge | Контрольная лампа CHARGE (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Brake | Контрольная лампа BRAKE (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Head | Контрольная лампа HEAD (OFF / ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Tail | Контрольная лампа TAIL (OFF / ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Cruise | Контрольная лампа CRUISE (OFF / ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Hybrid Snow | Контрольная лампа ECT SNOW (OFF / ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Hybrid Power | Контрольная лампа ECT PWR (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp VSC | Контрольная лампа VSC (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Airbag | Контрольная лампа системы SRS (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp High Beam | Контрольная лампа BEAM (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp ABS | Контрольная лампа ABS (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Slip | Контрольная лампа SLIP (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Fr FOG | Контрольная лампа Fr FOG (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Rr FOG | Контрольная лампа Rr FOG (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Lamp Tire Press | Контрольная лампа TIRE PRESS (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Key Remind Buzzer | Зуммер оповещения о ключе, оставленном в замке зажигания (ON/OFF) (ВКЛ/ВЫКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Light Remind Buzzer | Зуммер оповещения о невыключенном освещении (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Seat Belt Buzzer | Зуммер оповещения о непристегнутом ремне безопасности (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Sports Shift Reject Buzzer | Зуммер отклонения спортивного режима переключения передач / ON (ВКЛ) или OFF (ВЫКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Warning Buzzer | Предупредительный зуммер (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. A/T Shift LCD | ЖК-дисплей включенной передачи автоматической трансмиссии (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. AFS | Контрольная лампа AFS ((OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Clearance Sonar LCD | Индикатор системы ультразвуковой локации (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. AVS Sports | Контрольная лампа TEMS sports (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. P/S | Контрольная лампа EPS (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Indicat. Система электронного управления тормозами | Индикатор тормозной системы с электронным управлением (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Master Warning | Главная контрольная лампа аварийного состояния (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
| Multi-Display | Многофункциональный дисплей (OFF/ON) (ВЫКЛ/ВКЛ) | Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу |
