Система Измерительных Приборов И Индикаторов Реостат Регулировки Освещения Не Регулирует Яркость Освещения

Электрооборудование Автомобиля. Lexus GS450h GWS191
Щиток Приборов. Lexus GS450h GWS191

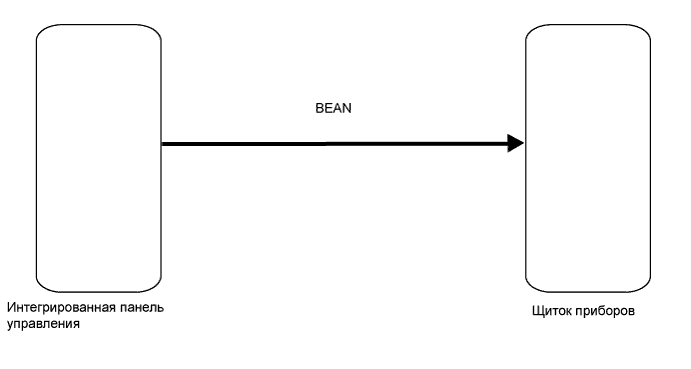

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (РЕОСТАТ)

СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ - Реостат регулировки освещения не регулирует яркость освещения


СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Щиток Приборов.Система Измерительных Приборов И Индикаторов.Система Измерительных Приборов И Индикаторов Реостат Регулировки Освещения Не Регулирует Яркость Освещения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ

  1. Проверьте DTC (см. стр. Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "МУЛЬТИПЛЕКСНАЯ СИСТЕМА ПЕРЕДАЧИ ДАННЫХ" (Нажмите здесь)
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (РЕОСТАТ)

  1. Действуя в соответствии с указаниями на дисплее портативного диагностического прибора, выберите режим "Data List".

    Интегрированная панель управления
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Rheostat Up Switch
    		Переключатель увеличения освещенности / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель нажат
    OFF (ВЫКЛ): переключатель не нажат
    		-
    Rheostat Down Switch
    		Переключатель уменьшения освещенности / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель нажат
    OFF (ВЫКЛ): переключатель не нажат
    		-
    OK:
    Положение выключателя (ON (ВКЛ) / OFF (ВЫКЛ)) можно изменить в текущем режиме.


NG
ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ
OK

ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ
