Система Измерительных Приборов И Индикаторов -- Схема Системы



Lexus GS450h GWS191.Щиток Приборов.Система Измерительных Приборов И Индикаторов.Система Измерительных Приборов И Индикаторов Схема Системы


Lexus GS450h GWS191.Щиток Приборов.Система Измерительных Приборов И Индикаторов.Система Измерительных Приборов И Индикаторов Схема Системы


Lexus GS450h GWS191.Щиток Приборов.Система Измерительных Приборов И Индикаторов.Система Измерительных Приборов И Индикаторов Схема Системы


Lexus GS450h GWS191.Щиток Приборов.Система Измерительных Приборов И Индикаторов.Система Измерительных Приборов И Индикаторов Схема Системы

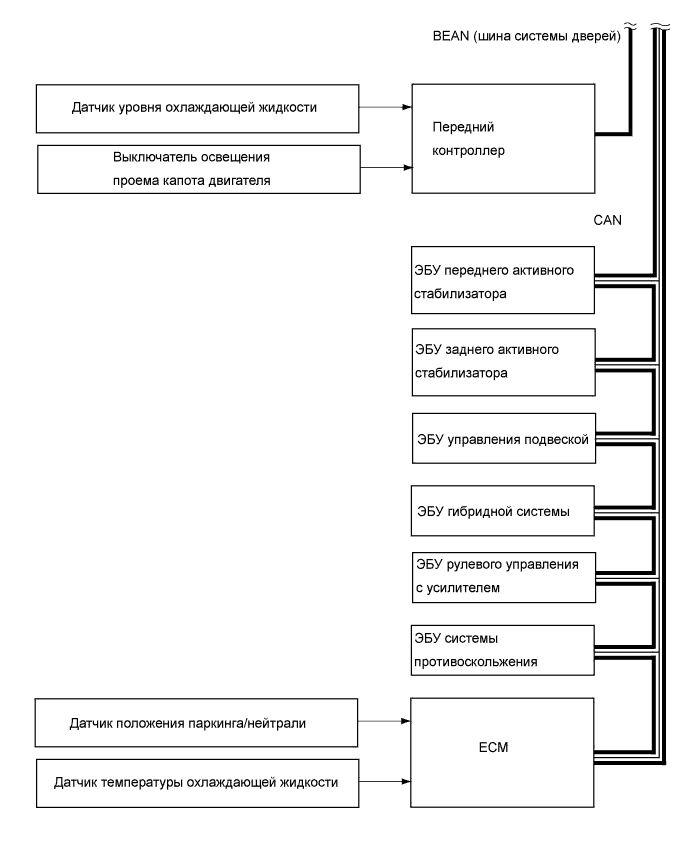

CAN
ЭБУ
Сигнал связи на щиток приборов
ЭБУ системы противоскольжения
  1. Передает сигнал контрольной лампы slip
  2. Передает сигнал контрольной лампы ABS
  3. Передает сигнал контрольной лампы тормозной системы с электронным управлением
  4. Передает сигнал выключателя стояночного тормоза
  5. Передает сигнал аварийного уровня тормозной жидкости
  6. Передает сигнал контрольной лампы VSC
  7. Передает сигнал контрольной лампы состояния тормозной системы
ECM
  1. Передает сигнал индикатора ECT snow
  2. Передает сигнал индикатора питания ECT
  3. Передает сигнал контрольной лампы "Chk Eng"
  4. Передает сигнал контрольной лампы CRUISE
  5. Передает сигнал зарядки аккумуляторной батареи
  6. Передает сигнал положения рычага переключения передач
  7. Передает сигнал контрольной лампы PCS
  8. Передает предупредительный сигнал уровня моторного масла
  9. Передает сигнал контрольной лампы низкого давления моторного масла
  10. Передает сигнал режима активной диагностики
  11. Передает сигнал температуры охлаждающей жидкости
  12. Передает сигнал частоты вращения коленчатого вала двигателя
ЭБУ рулевого управления с усилителем
  1. Передает предупредительный сигнал состояния рулевого управления с усилителем
ЭБУ управления подвеской
  1. Передает сигнал контрольной лампы AVS
ЭБУ гибридной системы
  1. Сигнал режима питания
  2. Сигнал режима "Snow"
ЭБУ переднего активного стабилизатора
  1. Передает сигнал режима активной диагностики
  2. Передает сигнал проверки системы
ЭБУ заднего активного стабилизатора
  1. Передает сигнал режима активной диагностики
  2. Передает сигнал проверки системы

BEAN (панель приборов)
ЭБУ
Сигнал связи на щиток приборов
Щиток приборов
  1. Передает сигнал скорости автомобиля.
Центральный блок управления системы SRS
  1. Передает сигнал выключателя пряжки ремня безопасности сиденья водителя
  2. Передает сигнал выключателя пряжки ремня безопасности переднего пассажира
  3. Передает сигнал определения нахождения пассажира на сиденье
  4. Передает сигнал контрольной лампы аварийного состояния SRS

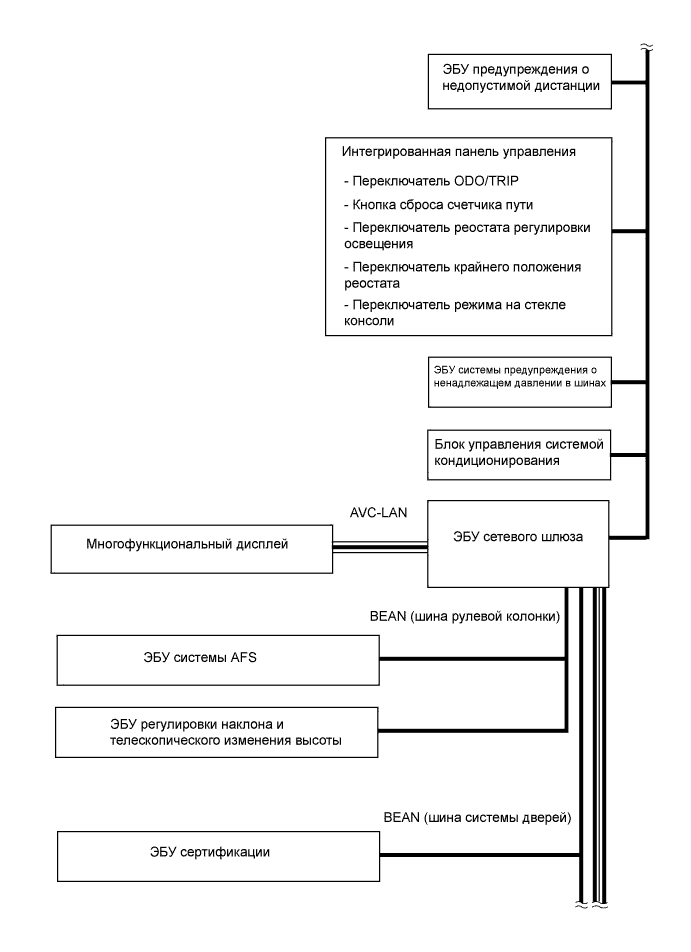

ЭБУ предупреждения о недопустимой дистанции
  1. Передает сигнал контрольной лампы системы помощи при парковке
ЭБУ системы предупреждения о ненадлежащем давлении в шинах
  1. Передает сигнал контрольной лампы ненадлежащего давления в шинах
Интегрированная панель управления
  1. Передает сигнал переключателя ODO/TRIP
  2. Передает сигнал переключателя TRIP/RESET
  3. Передает сигнал реостата регулировки освещения
  4. Передает сигнал положения Max реостата
  5. Передает сигнал режима ECD

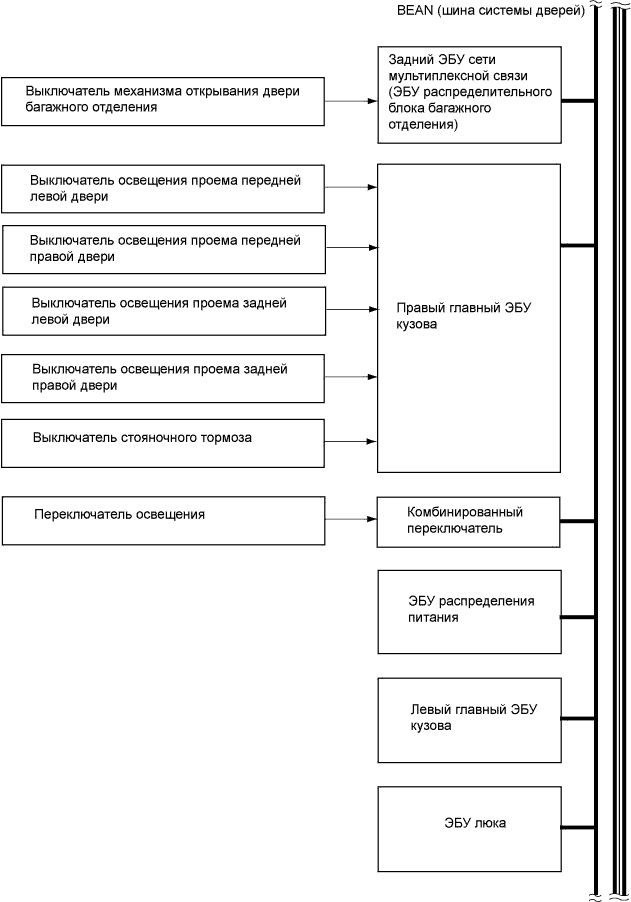

BEAN (система дверей)
ЭБУ
Сигнал связи на щиток приборов
Правый главный ЭБУ кузова
  1. Передается сигнал выключателей освещения дверных проемов
  2. Передает сигнал контрольной лампы противотуманных фар
  3. Передает сигнал контрольной лампы фар дальнего света
Задний ЭБУ сети мультиплексной связи
ЭБУ распределительного блока багажного отделения
  1. Передает сигнал выключателя освещения проема двери багажника
Передний контроллер
  1. Передает сигнал датчика уровня жидкости в стеклоомывателе
  2. Передает сигнал выключателя освещения проема капота двигателя
ЭБУ люка
  1. Передает сигнал закрывания люка
  2. Передает сигнал предупреждение об оставлении люка открытым

BEAN (рулевая колонка)
ЭБУ
Сигнал связи на щиток приборов
ЭБУ системы AFS
  1. Передает сигнал контрольной лампы AFS OFF
