Система Измерительных Приборов И Индикаторов -- Описание Системы |
- УКАЗАНИЕ:
- Светочувствительное покрытие стекла щитка приборов системы подсветки "Optitron" автоматически изменяет уровень пропускания в соответствии с освещением, поддерживая оптимальные комфортные условия наблюдения для водителя. В данном руководстве оно называется "стекло щитка приборов" стекло консоли).
| ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И КОНТРОЛЬНЫЕ ЛАМПЫ / ИНДИКАТОРЫ |
| Параметр / Устройство | Описание |
| Спидометр | На основе сигналов, полученных с датчиков частоты вращения колес, ЭБУ системы противоскольжения рассчитывает скорость автомобиля и передает данные на щиток (по прямому соединению). |
| Указатель мощности | ЭБУ гибридной системы передает сигнал измерителя мощности на щиток приборов (по прямому соединению). |
| Указатель температуры охлаждающей жидкости двигателя | Отображает температуру охлаждающей жидкости на основе сигналов, полученных с ECM (BEAN) |
| Указатель уровня топлива в баке | Датчик уровня топлива передает сигнал на дисплей щитка приборов (по прямому соединению) |
| Параметр / Устройство | Описание |
| TURN SIGNAL | Получает сигнал поворота от выключателя проблескового режима (по прямому соединению) |
| BEAM | Получает сигнал фар с правого главного ЭБУ кузова (BEAN) |
| FOG LIGHT | Получает сигнал противотуманных фар с правого главного ЭБУ кузова (BEAN) |
| CHARGE | Получает сигнал с ECM о неисправности системы зарядки (CAN) |
| MIL | Получает сигнал с ECM о неисправности системы проверки (по прямому соединению) |
| DOOR | Контрольная лампа незакрытой двери загорается при получении сигнала от правого главного ЭБУ кузова (BEAN) |
| D-BELT | Получает сигнал о непристегнутом ремне безопасности со стороны водителя от центрального блока управления системы SRS (BEAN) |
| ТОРМОЗА | Получает сигнал выключателя стояночного тормоза / аварийного уровня тормозной жидкости с ЭБУ системы противоскольжения (BEAN) |
| CRUISE | Получает сигнал с ECM о неисправности (CAN) |
| AIR BAG | Получает сигнал о неисправности с центрального блока управления системы SRS (CAN) |
| A/T P | Получает сигнал P с ЭБУ гибридной системы (CAN) |
| A/T R | Получает сигнал R с ЭБУ гибридной системы (CAN) |
| A/T N | Получает сигнал N с ЭБУ гибридной системы (CAN) |
| A/T D | Получает сигнал D с ЭБУ гибридной системы (CAN) |
| A/T S | Получает сигнал S с ЭБУ гибридной системы (CAN) |
| SLIP | Получает сигнал о неисправности с ЭБУ системы противоскольжения (BEAN) |
| ABS | Получает сигнал о неисправности с ЭБУ системы противоскольжения (BEAN) |
| Тормозная система с электронным управлением / VSC | Получает сигнал о неисправности с ЭБУ системы противоскольжения (BEAN) |
| AVS SPORT | Получает сигнал спортивного режима с ЭБУ TEMS (CAN) |
| Hybrid POWER | Получает сигнал режима питания с ECM (CAN) |
| Hybrid SNOW | Получает сигнал режима snow с ECM (CAN) |
| AFS OFF | Получает сигнал AFS OFF с ЭБУ AFS (BEAN) |
| TAIL или HEAD | Получает сигнал о неисправности задних фонарей или фар от правого главного ЭБУ кузова (BEAN) |
| PARK ASIST | Получает сигнал о неисправности с ЭБУ предупреждения о недопустимой дистанции (BEAN) |
| P/S | Получает сигнал о неисправности с ЭБУ рулевого управления с усилителем (CAN) |
| TIRE PRESSURE | Получает сигнал о неисправности с ЭБУ системы предупреждения о ненадлежащем давлении в шинах (BEAN) |
| PCS | Получает сигнал о неисправности с ЭБУ ремней безопасности (CAN) |
| READY | Получает сигнал режима READY с ЭБУ гибридной системы. |

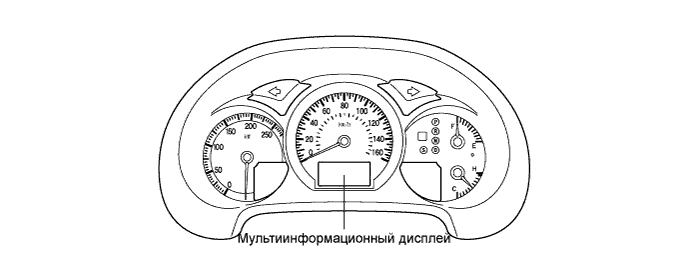

| МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ |

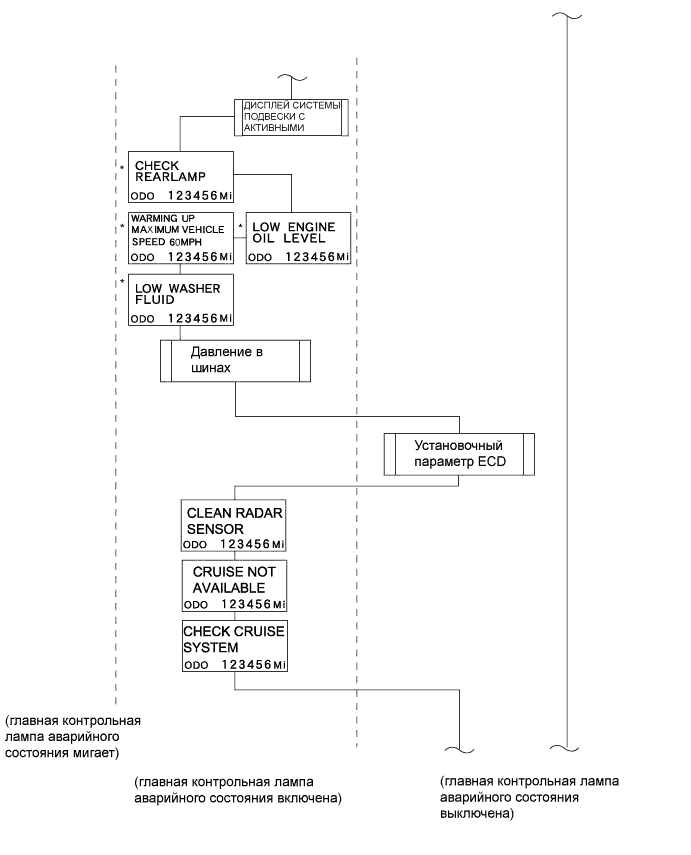

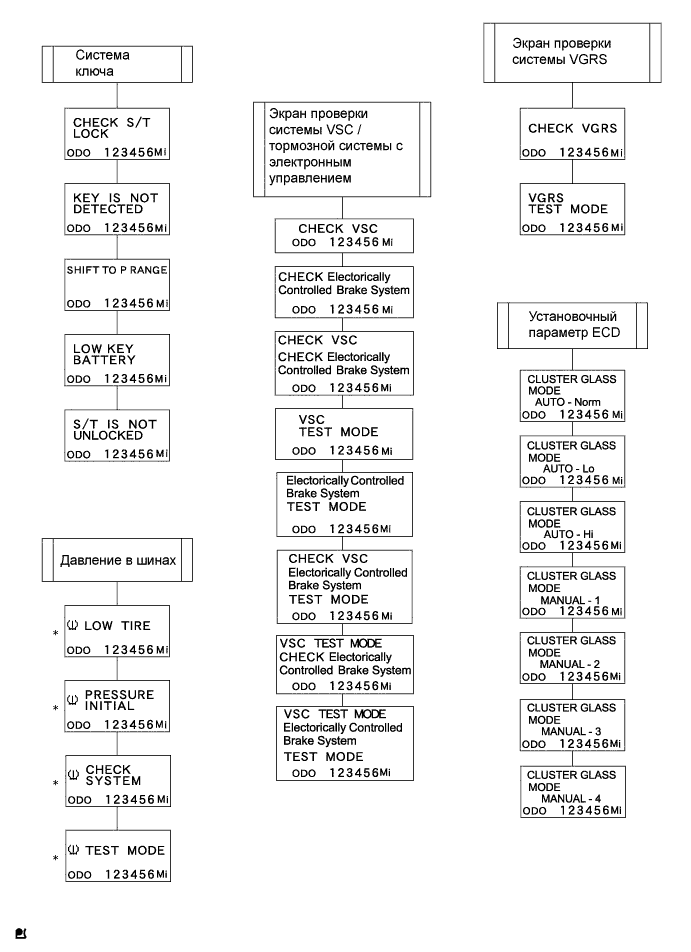

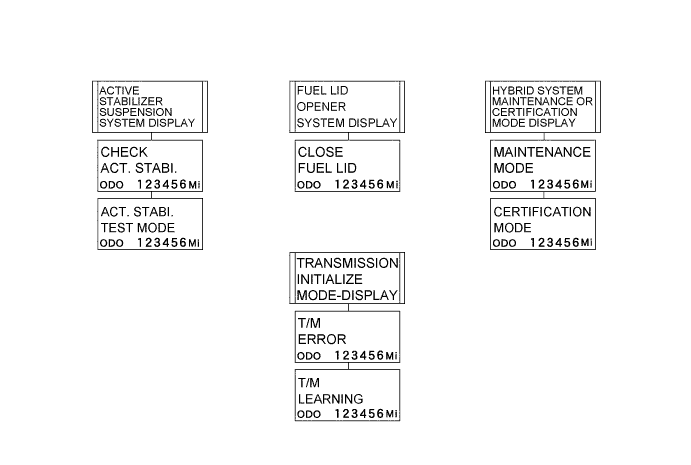

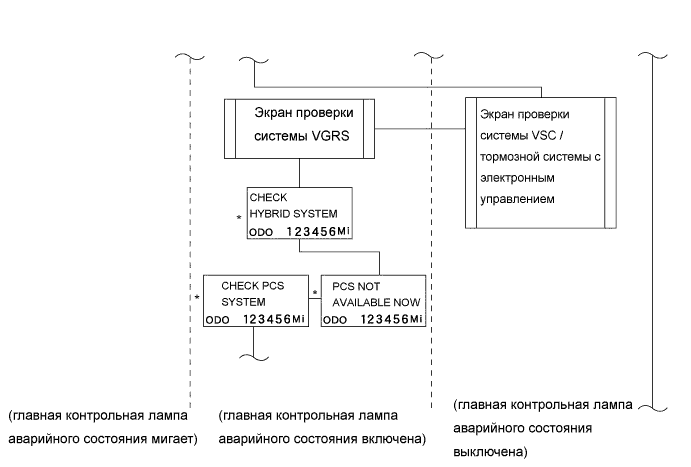

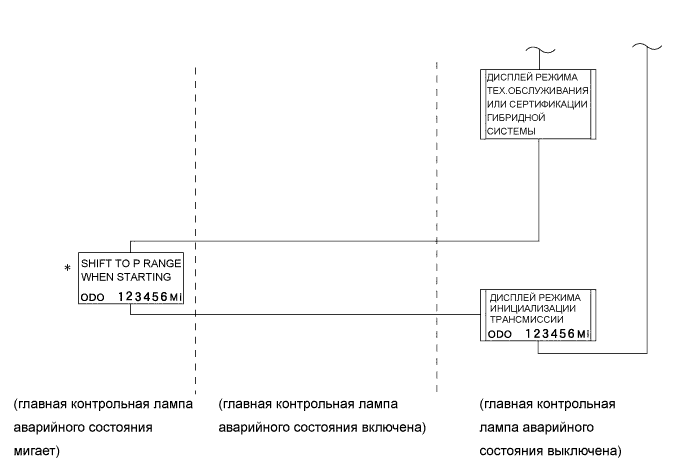

| СХЕМА ПЕРЕКЛЮЧЕНИЯ ЭКРАНОВ МУЛЬТИИНФОРМАЦИОННОГО ДИСПЛЕЯ |
- УКАЗАНИЕ:

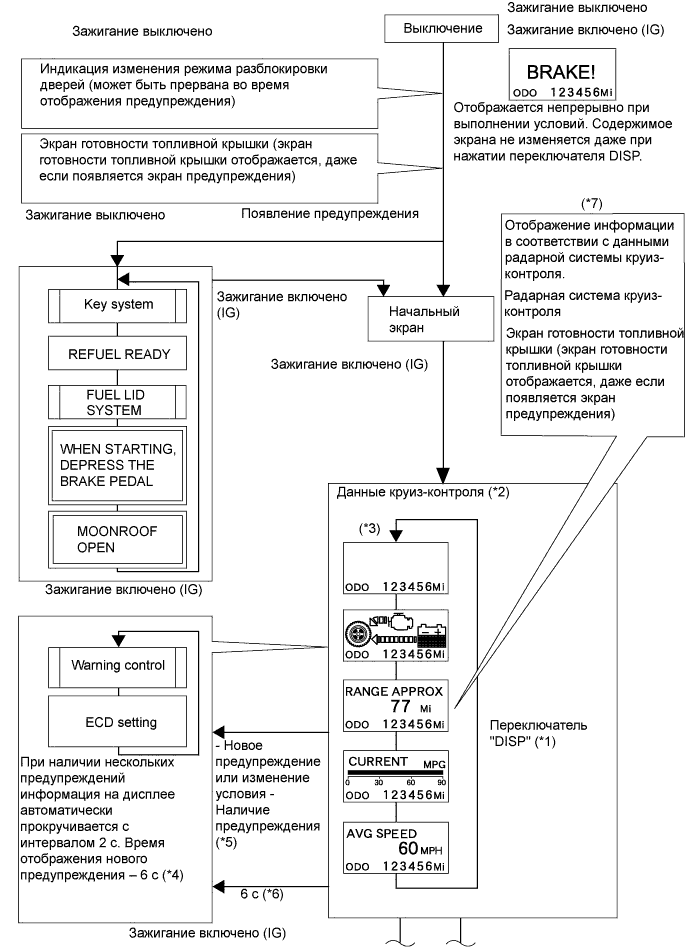

- *1: При нажатии переключателя DISP на рулевом колесе переключение экранов осуществляется в следующем порядке (включая вставленные экраны предупреждений и экраны системы круиз-контроля).
- Однако если открыты окна "MILEAGE RESET", "SEAT BELT CANCEL ON / OFF" или OPENING / FAREWELL", переключение невозможно.
- *2: При включении зажигания (IG) открывается экран, который был вызван перед последним выключением зажигания. Если в момент выключения зажигания был открыт экран предупреждения или экран системы круиз-контроля, при включении зажигания (IG) откроется следующий по порядку экран.
- *3: Если открыт экран предупреждения о сбоях или экран системы круиз-контроля, экран обычного режима не откроется. Также на рисунке показан щиток приборов со шкалой, градуированной в милях. На щитке приборов со шкалой, градуированной в километрах, вместо "Mi" (мили) указаны "km" (километры) и вместо "60 MPH" (60 миль в час) отображается значение "120 km/h" (120 км/час).
- *4: Если открыт экран предупреждения о незакрытой двери, после открытия какой-либо двери, помимо уже открытой, появляется новое предупреждение о незакрытой двери.
- *5: При выдаче нового предупреждения или изменении состояния автомобиля текущий экран немедленно заменяется новым. Предупреждение вставляется перед текущим экраном. Когда предупреждение теряет свою актуальность, оно удаляется и вместо него открывается следующее по порядку окно. Экран предупреждения можно также переключить на экраны других режимов с помощью переключателя DISP.
- *6: В случае переключения из экрана предупреждения в экран системы круиз-контроля через 6 секунд после последнего нажатия переключателя DISP система автоматически возвращается в экран предупреждения.
- *7: При получении мультиплексных данных радарной системы круиз-контроля они сразу же отображаются вместо текущего экрана. Флуктуации значений дистанции между автомобилями или скорости автомобиля, определяемых радарной системой круиз-контроля, не приводят к переключению экрана. Предупреждение радарной системы круиз-контроля вставляется перед текущим экраном. Экран предупреждения радарной системы круиз-контроля можно также переключить на экраны других режимов с помощью переключателя DISP.

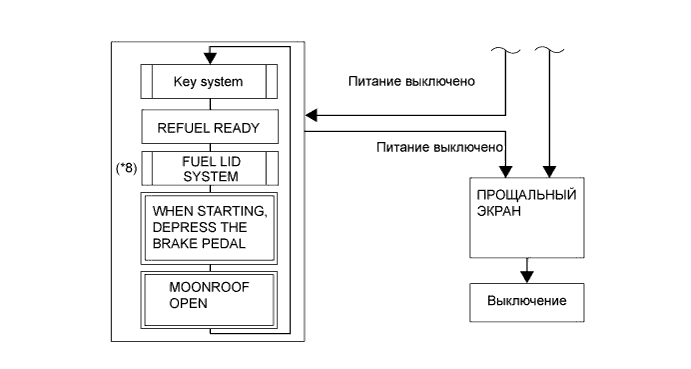

- *8: После открытия экрана готовности топливной крышки на 6 секунд появляется экран готовности к дозаправке REFUEL READY. (Однако если условия открытия этого экрана не выполняются он не появится.) Если спустя 6 секунд условия открытия этого экрана еще сохраняются, предупреждение REFUEL READY и другие предупреждения автоматически откроются на 2 секунды.
- *9: Если предупреждение заключено в двойную рамку, это означает, что оно сопровождается однократным звуковым сигналом. Однако этот звуковой сигнал выдается только при первом появлении предупреждения. Сигнал зуммера и предупреждение выдаются совместно друг с другом.
- УКАЗАНИЕ:
- В экранах предупреждений работает только автоматическая прокрутка.
- *: Первая выдача любого из этих предупреждений сопровождается однократным сигналом зуммера.
- При первой выдаче предупреждения оно выводится как новое предупреждение.
- Если несколько предупреждений выдаются одновременно, они выводятся на экран с интервалом в две секунды. Новое предупреждение открывается на 6 секунд.
- Если включено зажигание (IG), предупреждения "MOON ROOF OPEN" и "WHEN STARTING THE ENGINE, DEPRESS THE BRAKE PEDAL" не выводятся на щиток приборов.
- В случае одновременного возникновения условий для выдачи предупреждения о незакрытой двери и предупреждения системы ультразвуковой локации, на экран также выводится анимация автоматического открывания двери.
- На рисунке выше показан щиток приборов со шкалой, градуированной в милях. На щитке приборов со шкалой, градуированной в километрах, вместо "Mi" (мили) указаны "km" (километры) и вместо "60 MPH" (60 миль в час) отображается значение "120 km/h" (120 км/час).
- УКАЗАНИЕ:
- На рисунке выше показан щиток приборов со шкалой, градуированной в милях. На щитке приборов со шкалой, градуированной в километрах, вместо "Mi" (мили) указаны "km" (километры).
