Болт Крепления Заднего Колеса К Ступице Замена

Подвеска И Оси. Lexus GS450h GWS191
Оси. Lexus GS450h GWS191

  1. ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ

  2. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  3. ОТСОЕДИНИТЕ СУППОРТ ЛЕВОГО ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

  4. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

  5. СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ЗАДНЕГО КОЛЕСА К СТУПИЦЕ

  6. УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ЗАДНЕГО КОЛЕСА К СТУПИЦЕ

  7. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

  8. ОТРЕГУЛИРУЙТЕ ЗАЗОР МЕЖДУ ТОРМОЗНЫМИ КОЛОДКАМИ И БАРАБАНОМ СТОЯНОЧНОГО ТОРМОЗА

  9. ПОДСОЕДИНИТЕ СУППОРТ ЛЕВОГО ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

  10. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

Болт Крепления Заднего Колеса К Ступице -- Замена


ПРЕДОСТЕРЕЖЕНИЕ:
Не запускайте гибридную систему, когда суппорт тормоза снят с тормозного диска. Если гибридная система запущена, давление тормозной жидкости может возрасти.


1. ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ

  1. Выключите зажигание и удостоверьтесь, что индикатор "READY" погас.



2. СНИМИТЕ ЗАДНЕЕ КОЛЕСО


3. ОТСОЕДИНИТЕ СУППОРТ ЛЕВОГО ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ


    Lexus GS450h GWS191

  1. Выверните 2 болта и снимите суппорт дискового тормоза вместе с кронштейном опоры суппорта.

  1. Снимите 2 пластины суппорта № 1 с кронштейна опоры суппорта.



4. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК


    Lexus GS450h GWS191.Оси.Система Осей.Болт Крепления Заднего Колеса К Ступице Замена

  1. Нанесите метки на задний тормозной диск и ступицу колеса.

  1. Снимите задний тормозной диск.



5. СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ЗАДНЕГО КОЛЕСА К СТУПИЦЕ


    Lexus GS450h GWS191.Оси.Система Осей.Болт Крепления Заднего Колеса К Ступице Замена

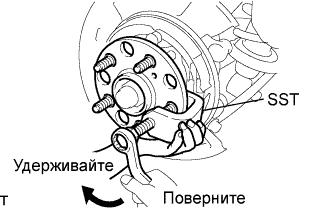

  1. С помощью SST выверните болт крепления заднего колеса к ступице.

    Специальный инструмент (SST):
    09628-10011
    ПРИМЕЧАНИЕ:
    Не повредите резьбу болтов крепления колеса к ступице.


6. УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ЗАДНЕГО КОЛЕСА К СТУПИЦЕ


    Lexus GS450h GWS191.Оси.Система Осей.Болт Крепления Заднего Колеса К Ступице Замена

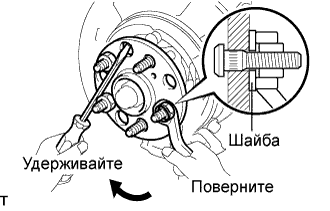

  1. Установите на новый болт шайбу и гайку, как показано на рисунке.

  1. Удерживая ступицу и подшипник отверткой или аналогичным инструментом, установите болт крепления заднего колеса к ступице, затянув гайку.

    ПРИМЕЧАНИЕ:
    Не повредите резьбу болтов крепления колеса к ступице.


7. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК


    Lexus GS450h GWS191.Оси.Система Осей.Болт Крепления Заднего Колеса К Ступице Замена

  1. Совместите метки и установите задний тормозной диск.

    УКАЗАНИЕ:
    При замене диска на новый выбирайте положение установки, в котором задний диск имеет минимальное биение.


8. ОТРЕГУЛИРУЙТЕ ЗАЗОР МЕЖДУ ТОРМОЗНЫМИ КОЛОДКАМИ И БАРАБАНОМ СТОЯНОЧНОГО ТОРМОЗА

  1. Выключите зажигание и удостоверьтесь, что индикатор "READY" погас.

  1. Временно установите гайки ступицы.

  1. Снимите пробку регулировочного отверстия колодки.



    Lexus GS450h GWS191.Оси.Система Осей.Болт Крепления Заднего Колеса К Ступице Замена

  1. Поверните регулятор и растягивайте колодки до тех пор, пока диск не будет зафиксирован.

  1. С помощью регулятора сведите колодки так, чтобы диск плавно вращался.

    Номинальное количество отметок для возврата:
    7 отметок

  1. Проверьте, не вызывает ли колодка прихвата тормозов.

  1. Установите пробку регулировочного отверстия колодки.

  1. Отверните 4 гайки ступицы.



9. ПОДСОЕДИНИТЕ СУППОРТ ЛЕВОГО ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ


    Lexus GS450h GWS191

  1. Установите 2 новые пластины суппорта № 1 на кронштейн опоры суппорта.

  1. Закрепите 2 болтами суппорт дискового тормоза вместе с кронштейном опоры суппорта.

    Момент затяжки:
    54 Н*м{551 кгс*см, 40 фунт-сила-футов}


10. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО
Момент затяжки:
103 Н*м{1050 кгс*см, 76 фунт-сила-футов}
