Радиатор -- Снятие |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Поскольку в гибридной системе применяются высоковольтные цепи, неверное обращение с деталями может привести к поражению электрическим током или утечкам в системе. Перед началом обслуживания (включая снятие, установку, проверку или замену деталей) внимательно изучите следующие меры предосторожности (см. стр. Нажмите здесь)
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Снимите зажим сервисного размыкателя цепи, чтобы разорвать высоковольтную цепь на время выполнения проверки.
- Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
- Все разъемы высоковольтных жгутов проводов окрашены в оранжевый цвет.
Снимите крышку технологического отверстия аккумуляторной батареи.
Работайте в электроизолирующих перчатках. Снимите зажим сервисного размыкателя цепи, предварительно сдвинув его рычаг.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
- После снятия сервисного размыкателя цепи не прикасайтесь к высоковольтным разъемам и контактам в течение 10 минут.
- ПРИМЕЧАНИЕ:
- После снятия сервисного размыкателя цепи не включайте зажигание, поскольку это может вывести из строя ЭБУ гибридной системы.
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
С помощью съемника фиксаторов освободите 3 фиксатора.
 |
Выверните 10 винтов и снимите защиту картера.
| 4. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не снимайте пробку радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
Снимите пробку радиатора и пробку расширительного бачка.
Ослабьте пробку сливного крана радиатора и 2 пробки сливного крана системы охлаждения на блоке цилиндров. Затем слейте охлаждающую жидкость.
- УКАЗАНИЕ:
- Слейте охлаждающую жидкость в резервуар и утилизируйте ее в соответствии с местными требованиями.
Затяните пробки.
- Момент затяжки:
- 13 Н*м{133 кгс*см, 10 фунт-сила-футов}для пробки сливного крана системы охлаждения на блоке цилиндров
| 5. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ |
 |
Возьмитесь спереди за декоративную крышку V-образного двигателя и поднимите ее, чтобы разъединить 2 передних фиксатора крышки. Продолжайте поднимать крышку так, чтобы освободить задний фиксатор крышки, после чего снимите крышку.
- ПРИМЕЧАНИЕ:
- Попытка освободить задний и передние фиксаторы за один прием может привести к поломке крышки.
| 6. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
 |
Освободите 7 фиксаторов и снимите сальник впускного воздухопровода.
| 7. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
 |
Освободите 3 фиксатора и снимите боковую крышку.
| 8. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
 |
Освободите 4 фиксатора и снимите боковую крышку.
| 9. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1 |
 |
Выверните болт и снимите входной патрубок воздушного фильтра.
| 10. ОТСОЕДИНИТЕ ВХОДНОЙ ПАТРУБОК РАДИАТОРА |
| 11. ОТСОЕДИНИТЕ ВЫХОДНОЙ ПАТРУБОК РАДИАТОРА |
| 12. СНИМИТЕ ВОЗДУШНЫЙ ФИЛЬТР |
Снимите крышку воздушного фильтра (см. стр. Нажмите здесь).
Снимите фильтрующий элемент воздушного фильтра.
Выверните 3 болта и снимите корпус воздушного фильтра.
| 13. СНИМИТЕ КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА |
Отсоедините 3 разъема.
 |
Выверните три болта и снимите контроллер.
| 14. СНИМИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
Снимите ЭБУ (см. стр. Нажмите здесь).
| 15. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА |
С помощью съемника фиксаторов освободите 2 фиксатора.
- УКАЗАНИЕ:
- Поместите под переднее крыло защитную клейкую ленту.
Выверните 6 винтов и 5 болтов.
 |

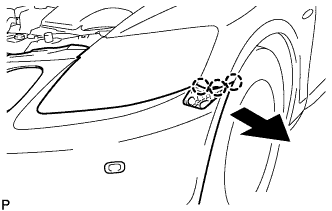

Потяните накладку бампера, так чтобы расцепить 3 захвата с левой стороны.
 |
Потяните накладку бампера, так чтобы расцепить 3 захвата с правой стороны, и снимите накладку бампера.
Для моделей с системой ультразвуковой локации:
Отсоедините разъем ультразвукового датчика.
| 16. СНИМИТЕ РАДИОЛОКАЦИОННЫЙ ДАТЧИК МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ (с динамической радарной системой круиз-контроля) |
 |
Отсоедините разъем датчика.
Выверните 3 болта и снимите датчик.
| 17. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА |
Освободите 4 фиксатора и снимите крышку.
 |
| 18. СНИМИТЕ КРЫШКУ ТРОСА УПРАВЛЕНИЯ ЗАМКОМ КАПОТА |
 |
Выверните 3 винта.
Освободите захват и снимите накладку кабеля.
| 19. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ |
 |
Отсоедините трос управления замком капота.
Снимите пробку.
Выверните 2 болта и отверните гайку.
Снимите замок капота.
| 20. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА В СБОРЕ |
С помощью съемника фиксаторов расцепите 6 зажимов и снимите жгут проводов.
Отсоедините разъемы.
 |
Выверните 5 болтов и снимите кронштейн радиатора.
| 21. СНИМИТЕ РАДИАТОР В СБОРЕ |
Отсоедините жгут проводов от ЭБУ вентилятора системы охлаждения.

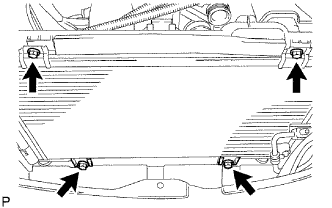

Выверните 4 болта и снимите радиатор.
- ПРИМЕЧАНИЕ:
- Следите, чтобы конденсатор и радиатор системы охлаждения не касались друг друга.
 |
Освободите 3 захвата и снимите вентилятор.
 |
Снимите 2 подкладки кронштейна радиатора и 2 нижних кронштейна радиатора с радиатора.
| 22. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК РАДИАТОРА В СБОРЕ |
Выверните 2 болта, снимите расширительный бачок и уплотнительную прокладку.
 |
