Насос Системы Охлаждения Установка

Установите новую прокладку и закрепите насос системы охлаждения 16 болтами.

Момент затяжки:

21 Н*м{214 кгс*см, 15 фунт-сила-футов}Для болта A

9,1 Н*м{93 кгс*см, 81 фунт-сила-дюймов}для болтов B и C

ПРИМЕЧАНИЕ:

1. Замените 2 болта С новыми или используйте их повторно после нанесения герметика.


   Герметик:

   Фирменный герметик Toyota 1344, Three Bond 1344 или аналогичный


1. Убедитесь, что на резьбе болта А нет следов масла.


Временно закрепите шкив 4 болтами.

С помощью SST зафиксируйте шкив и затяните 4 болта.

Специальный инструмент (SST):

09960-10010(09962-01000,09963-00700)

Момент затяжки:

21 Н*м{214 кгс*см, 15 фунт-сила-футов}

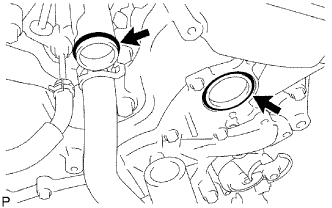

Установите новую прокладку на кожух впускного водяного патрубка.

Установите на выпускной водяной патрубок новое кольцевое уплотнение.

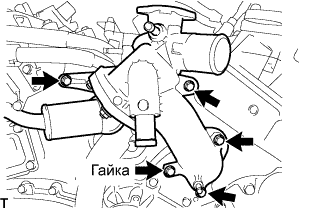

Установите приемник охлаждающей жидкости и закрепите его 4 болтами и гайкой.

Момент затяжки:

10 Н*м{192 кгс*см, 7 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не зажать кольцевое уплотнение между другими деталями.

Подсоедините 5 шлангов.

Установите компрессор системы кондиционирования и закрепите его 2 болтами и гайкой.

Момент затяжки:

24,5 Н*м{250 кгс*см, 18 фунт-сила-футов}

Подсоедините разъемы.

Временно установите натяжитель поликлинового ремня и закрепите его 5 болтами.

Ниже указана длина каждого болта.:

Болт	Длина
А	70 мм (2,76 дюйма)
B	33 мм (1,30 дюйма)

Установите натяжитель поликлинового ремня и закрепите его, затягивая болты 1 и 2 в показанной на рисунке последовательности.

Момент затяжки:

43 Н*м{438 кгс*см, 32 фунт-сила-футов}

Затяните остальные болты.

Момент затяжки:

43 Н*м{438 кгс*см, 32 фунт-сила-футов}

Установите электронный блок привода форсунок и закрепите его болтом и 2 гайками.

Момент затяжки:

10 Н*м{102 кгс*см, 7 фунт-сила-футов}

Подсоедините 4 разъема электронного блока привода форсунок.

1. Подсоедините 3 разъема с фиксаторами жгутов проводов к электронному блоку привода форсунок. Поверните рычаг блокировки в направлении, указанном на рисунке стрелкой, чтобы ввести в зацепление механизм блокировки разъема.


   ПРИМЕЧАНИЕ:

   Подсоедините разъем надежно.

Установите крышку и закрепите ее 3 фиксаторами.

Подсоедините 4 разъема.

Установите крышку и закрепите ее 3 гайками.

Закрепите крышку жгута проводов двигателя тремя гайками.

Момент затяжки:

10 Н*м{102 кгс*см, 7 фунт-сила-футов}

Поверните шкив натяжителя против часовой стрелки и наденьте поликлиновой ремень, как показано на рисунке.

ПРИМЕЧАНИЕ:

Проверьте правильность посадки приводного ремня на шкив и ролик.

Установите входной патрубок воздушного фильтра и закрепите его болтом.

Момент затяжки:

5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Долейте охлаждающую жидкость.

Номинальный объем:

9,3 литра (9,8 кварты США, 8,1 английской кварты)

УКАЗАНИЕ:

1. Автомобили Тойота первоначально заправляются охлаждающей жидкостью TOYOTA SLLC на заводе. Во избежание повреждения системы охлаждения двигателя или других технических проблем разрешается использовать только охлаждающую жидкость "TOYOTA Super Long Life Coolant" или аналогичную высококачественную охлаждающую жидкость на основе этиленгликоля (а не на силикатной, аминовой, нитритной или борнокислой основе), изготовленную по гибридной технологии органических кислот с длительным сроком годности (охлаждающая жидкость, изготовленная по гибридной технологии органических кислот, состоит из низкофосфатных соединений и органических кислот).

2. Свяжитесь с вашим дилером TOYOTA для получения дополнительной информации.

3. Время открывания термостата можно проверить, сжав входной патрубок радиатора рукой и убедившись, что охлаждающая жидкость поступает в шланг.


Медленно налейте охлаждающую жидкость в расширительный бачок радиатора до отметки "FULL".

Установите пробку расширительного бачка.

Несколько раз сожмите рукой входной и выходной патрубки радиатора, а затем проверьте уровень охлаждающей жидкости.
Если уровень охлаждающей жидкости недостаточен, добавьте жидкость.

Установите на место пробку радиатора.

Выпустите воздух из системы охлаждения.

ПРИМЕЧАНИЕ:

Перед запуском двигателя прогрейте его, повернув выключатель системы кондиционирования в положение OFF (ВЫКЛ).

1. Прогревайте двигатель, пока не откроется термостат. Когда термостат откроется, несколько минут прокачивайте охлаждающую жидкость.


   УКАЗАНИЕ:

   Время открывания термостата можно проверить, сжав входной патрубок радиатора рукой и убедившись, что охлаждающая жидкость поступает в шланг.

   ПРЕДОСТЕРЕЖЕНИЕ:

   При сжатии патрубка радиатора:

   1. Работайте в защитных перчатках.

   2. Будьте осторожны: патрубки радиатора горячие.

   3. Не прикасайтесь к вентилятору радиатора.


   УКАЗАНИЕ:

   Сохраняйте частоту вращения коленчатого вала двигателя равной 2000-2500 об/мин.

Остановите двигатель и подождите, пока охлаждающая жидкость остынет до температуры окружающего воздуха.

ПРЕДОСТЕРЕЖЕНИЕ:

Не снимайте пробку радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

Проверьте уровень охлаждающей жидкости в расширительном бачке радиатора.
Если уровень охлаждающей жидкости недостаточен, долейте жидкость SLLC до отметки "FULL" расширительного бачка радиатора.

Заполните радиатор охлаждающей жидкостью и подсоедините приспособление для опрессовки системы охлаждения и проверки пробки радиатора.

Прогрейте двигатель.

С помощью приспособления для опрессовки системы охлаждения и проверки пробки радиатора увеличьте давление в радиаторе до 118 кПа (1,2 кгс/см², 17 фунтов на кв. дюйм) и убедитесь, что давление не падает.
Если давление снижается, проверьте на наличие утечек шланги, радиатор и насос системы охлаждения. При отсутствии внешних утечек проверьте сердцевину нагревателя, блок цилиндров и головку.

Введите в зацепление 3 фиксатора и установите крышку двигателя.

ПРИМЕЧАНИЕ:

1. Проверьте надежность зацепления фиксаторов

2. Во время зацепления фиксаторов на крышке не прикладывайте чрезмерных усилий и не допускайте ударов. Это может привести к поломке крышки.


Установите боковую крышку и закрепите ее 3 фиксаторами.

Установите сальник впускного воздухопровода и закрепите его 7 фиксаторами.

Установите нижнюю крышку и закрепите ее 3 фиксаторами и 10 винтами.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
