Динамическая Радарная Система Круиз-Контроля Схема Системы

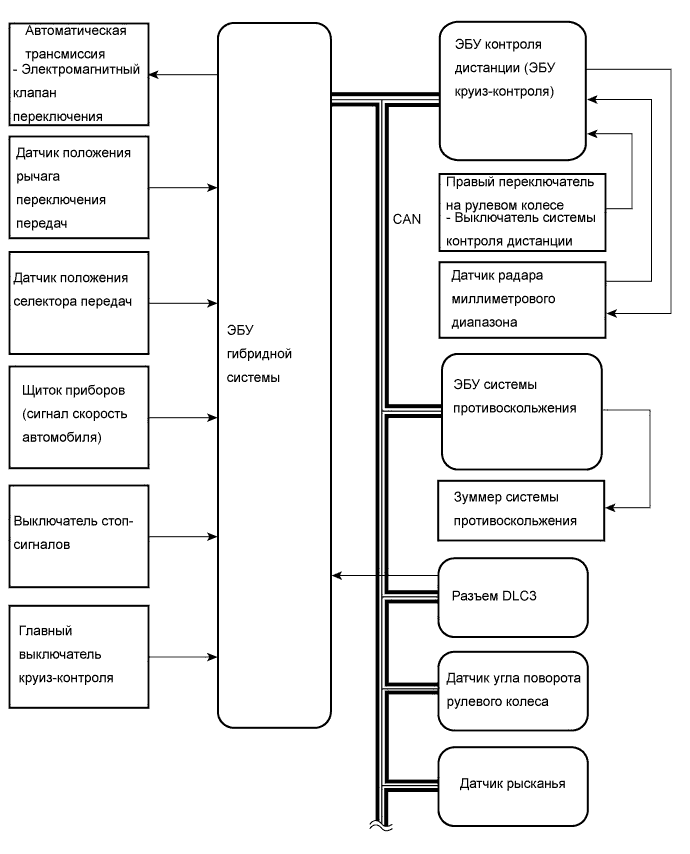

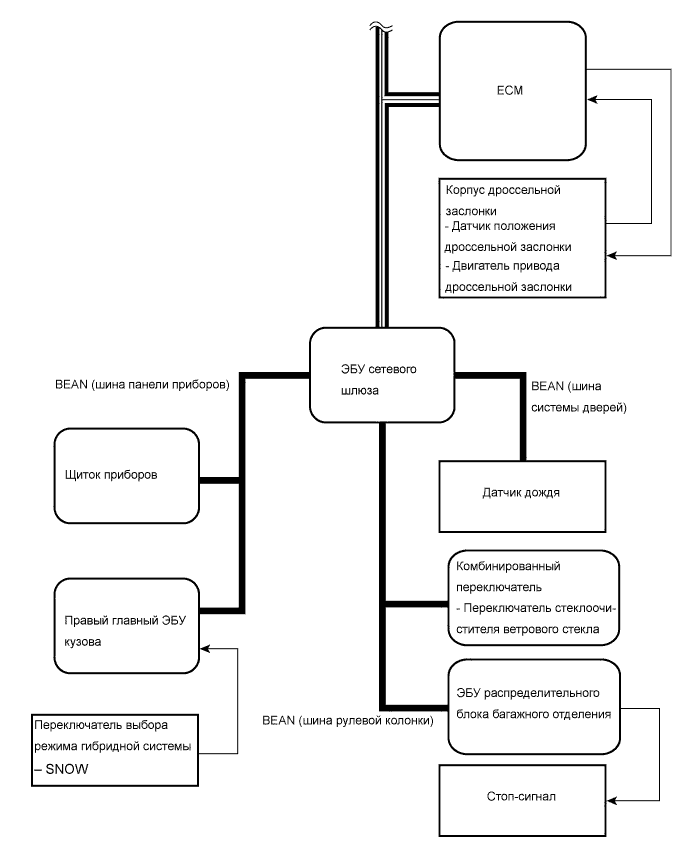

Динамическая Радарная Система Круиз-Контроля -- Схема Системы

1. Передаваемый сигнал с механической трансмиссии

2. Управляющий сигнал круиз-контроля

3. Сигнал работы круиз-контроля на малой скорости

4. Сигнал холостого хода педали акселератора

5. Сигнал предустановленного времени

6. Ответный сигнал запроса от тормозной системы

7. Сигнал сохраненной скорости автомобиля

8. Сигнал текущей скорости автомобиля

9. Сигнал выключателя круиз-контроля

10. Сигнал управления тормозами

11. Сигнал угла открытия дроссельной заслонки для системы круиз-контроля

12. Сигнал, запрещающий излучение радара

13. Сигнал идентификации динамической радарной системы круиз-контроля

14. Сигнал прерывания запроса управления тормозами

15. Сигнал рулевого колеса

16. Сигнал управления углом открытия дроссельной заслонки для системы круиз-контроля


1. Сигнал отклонения оси луча датчика радара миллиметрового диапазона

2. Сигнал неисправности датчика радара миллиметрового диапазона

3. Сигнал загрязнения датчика радара миллиметрового диапазона

4. Сигнал определения плохой погоды

5. Сигнал ошибки связи (от ЭБУ контроля дистанции до датчика радара миллиметрового диапазона)

6. Сигнал ошибки связи (от ЭБУ гибридной системы до ЭБУ контроля дистанции)

7. Сигнал ошибки связи (ЭБУ системы противоскольжения до ЭБУ контроля дистанции)

8. Сигнал ошибки связи с датчиком рыскания

9. Сигнал ошибки связи с датчиком угла поворота рулевого колеса

10. Сигнал напряжения ЭБУ контроля дистанции

11. Ответный сигнал идентификации динамической радарной системы круиз-контроля

12. Расчетный сигнал скорости автомобиля

13. Сигнал дистанции между автомобилями

14. Сигнал управления дистанцией между автомобилями

15. Сигнал запроса управления тормозами

16. Сигнал запроса полного закрытия дроссельной заслонки

17. Сигнал предупреждения о приближении автомобиля (сигнал запроса зуммера системы противоскольжения)

18. Сигнал целевого замедления при движении по наклонной дороге с включенным круиз-контролем

19. Управляющий сигнал ускорения для сохранения дистанции между автомобилями


1. Сигнал целевого замедления при движении по наклонной дороге с включенным круиз-контролем

2. Сигнал целевого замедления для системы круиз-контроля

3. Сигнал запроса полного закрытия дроссельной заслонки

4. Сигнал запроса управления тормозами

5. Сигнал идентификации динамической радарной системы круиз-контроля

6. Управляющий сигнал круиз-контроля


1. Сигнал частоты вращения колеса

2. Сигнал обрыва питания датчика скорости

3. Сигнал состояния датчика скорости

4. Сигнал датчика рысканья

5. Сигнал отсутствия калибровки "нуля" у датчика рысканья


1. Сигнал неисправности узла тормозной системы

2. Сигнал неисправности системы управления тормозами

3. Сигнал пробуксовывания ведущих колес

4. Сигнал выключения круиз-контроля

5. Сигнал неисправности зуммера системы противоскольжения

6. Сигнал логической ошибки связи (ЭБУ гибридной системы с ЭБУ системы противоскольжения)

7. Ответный сигнал запроса от тормозной системы

8. Сигнал прерывания запроса управления тормозами

9. Сигнал управления тормозами


1. Сигнал неисправности (обрыва) в цепи B

2. Сигнал неисправности датчика

3. Сигнал угла поворота рулевого колеса

4. Сигнал калибровки "нуля" датчика


1. Сигнал датчика рысканья

2. Сигнал напряжения датчика рысканья


1. Диагностический сигнал системы управления круиз-контролем (DTC)

2. Сигнал обнаружения движущегося впереди автомобиля

3. Сигнал предупреждения о приближении автомобиля

4. Сигнал дистанции между автомобилями

5. Сигнал загрязнения датчика радара миллиметрового диапазона

6. Сигнал определения плохой погоды

7. Сигнал управления дистанцией между автомобилями

8. Сигнал режима проверки для функции контроля дистанцией между автомобилями

9. Сигнал режима ожидания для функции контроля дистанцией между автомобилями

10. Сигнал режима движения с постоянной скоростью

11. Управляющий сигнал контрольной лампы CRUISE

12. Аварийный сигнал круиз-контроля

13. Аварийный сигнал динамической радарной системы круиз-контроля

14. Сигнал скорости автомобиля в режиме круиз-контроля


1. CAN

2. BEAN
   (шина панели приборов)


1. Сигнал отклонения оси луча датчика радара миллиметрового диапазона

2. Сигнал дистанции между автомобилями

3. Сигнал обнаружения движущегося впереди автомобиля


1. CAN

2. BEAN
   (шина панели приборов)


1. Сигнал переключателя режима гибридной системы SNOW


1. CAN

2. BEAN
   (шина панели приборов)


1. Сигнал работы в режиме HI


1. CAN

2. BEAN (шина системы дверей)


1. Сигнал переключателя указателей поворота

2. Сигнал положения переключателя стеклоочистителя ветрового стекла


1. CAN

2. BEAN
   (Шина рулевой колонки)


1. Сигнал переключателя на рулевом колесе (выключателя системы контроля дистанции)


1. CAN

2. BEAN
   (Шина рулевой колонки)


1. ЭБУ гибридной системы

2. ЭБУ контроля дистанции
   (ЭБУ круиз-контроля)


1. Сигнал рабочего состояния стоп-сигналов


1. CAN

2. BEAN
   (Шина рулевой колонки)
