Люк. Система Люка Цепь Переключателя Управления Люком

Кузов. Lexus GS450h GWS191

Люк. Lexus GS450h GWS191

ОПИСАНИЕ

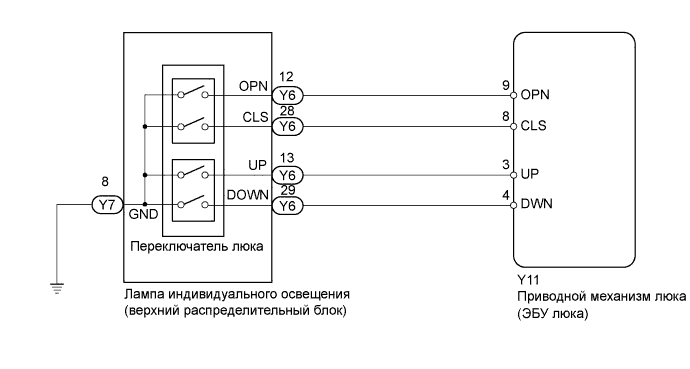

Привод люка (ЭБУ люка) получает сигналы выключателей сдвига и наклона и управляет встроенным двигателем.

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (РАБОТА ЛЮКА)

Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего убедитесь, что люк открывается/закрывается сдвигом и поднимается/опускается.

ЭБУ люка
Параметр / Устройство	Описание проверки	Замечание по диагностике
Slide Roof	Выполнение операций люка SLIDE CLOSE / TILT UP (закрывание сдвигом / подъем) CLOSE/UP: Люк двигается в направлении SLIDE CLOSE (закрывание путем сдвига) или TILT UP (наклон вверх) OFF (ВЫКЛ): люк не работает	-
Slide Roof	Выполнение операций люка SLIDE OPEN / TILT DOWN (открывание сдвигом / опускание) OPEN/DOWN (ОТКРЫТЬ/ВНИЗ): люк перемещается в направлении SLIDE OPEN (открывание сдвигом) или TILT DOWN (опускание) OFF (ВЫКЛ): люк не работает	-

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

OK

2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛЬ ЛЮКА)

Проверьте в режиме DATA LIST, что переключатель люка исправен.

ЭБУ люка
Параметр / Устройство	Измеряемая величина / диапазон индикации	Нормальное состояние	Замечание по диагностике
Down Switch	Сигнал переключателя опускания / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Выключатель TILT DOWN (наклон вниз) нажат OFF (ВЫКЛ): Переключатель TILT DOWN (наклон вниз) не нажат	-
Up Switch	Сигнал переключателя подъема / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Выключатель TILT UP (наклон вверх) нажат OFF (ВЫКЛ): Выключатель TILT UP (наклон вверх) не нажат.	-
Close Switch	Сигнал переключателя закрывания люка / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Выключатель SLIDE CLOSE (закрывание сдвигом) нажат OFF (ВЫКЛ): Выключатель SLIDE CLOSE (закрывание сдвигом) не нажат	-
Open Switch	Сигнал переключателя открывания люка / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Выключатель SLIDE OPEN (открывание сдвигом) нажат OFF (ВЫКЛ): Выключатель SLIDE OPEN (открывание сдвигом) не нажат	-

OK:: При нажатии переключателя на дисплее портативного диагностического прибора должна отображаться информация, приведенная в таблице.

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

NG

3.ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЛЮКОМ)

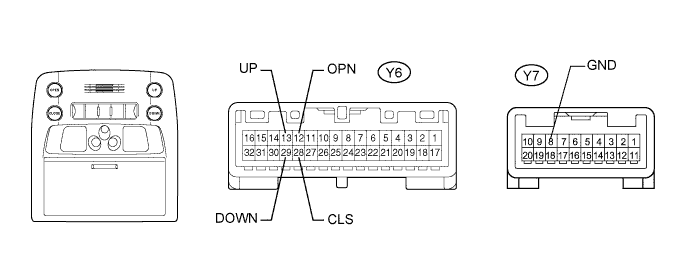

Измерьте сопротивление разъемов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
Y6-13 (UP) - Y7-8 (GND)	TILT UP (НАКЛОН ВВЕРХ)	Менее 1 Ом
Y6-13 (UP) - Y7-8 (GND)	Выкл	10 кОм или более
Y6-29 (DOWN) - Y7-8 (GND)	TILT DOWN (НАКЛОН ВНИЗ)	Менее 1 Ом
Y6-29 (DOWN) - Y7-8 (GND)	Выкл	10 кОм или более
Y6-12 (OPN) - Y7-8 (GND)	SLIDE OPEN (ОТКРЫТЬ СДВИГОМ)	Менее 1 Ом
Y6-12 (OPN) - Y7-8 (GND)	Выкл	10 кОм или более
Y6-28 (CLS) - Y7-8 (GND)	SLIDE CLOSE (ЗАКРЫТЬ СДВИГОМ)	Менее 1 Ом
Y6-28 (CLS) - Y7-8 (GND)	Выкл	10 кОм или более

ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

OK

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ - ПРИВОД ЛЮКА И МАССА)

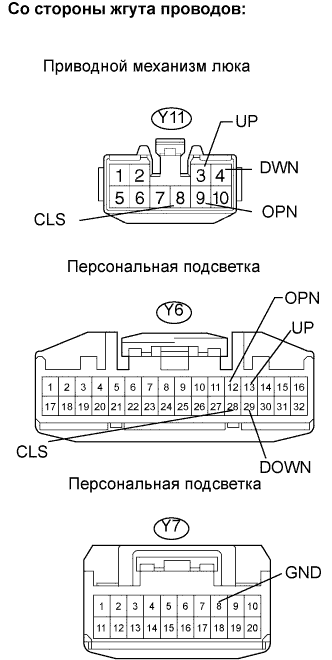

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
Y6-13 (UP) - Y11-3 (UP)	Менее 1 Ом
Y6-29 (DOWN) - Y11-4 (DWN)	Менее 1 Ом
Y6-12 (OPN) - Y11-9 (OPN)	Менее 1 Ом
Y6-28 (CLS) - Y11-8 (CLS)	Менее 1 Ом
Y7-8 (GND) - масса	Менее 1 Ом
Y6-13 (UP) - масса	10 кОм или более
Y6-29 (DOWN) - масса	10 кОм или более
Y6-12 (OPN) - масса	10 кОм или более
Y6-28 (CLS) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
