СИСТЕМА ЛЮКА - Цепь питания ЭБУ люка


ОПИСАНИЕ

ЭБУ люка получает сигналы от переключателя люка и приводит люк в движение. Однако неисправности предохранителя, жгута проводов или ЭБУ люка могут привести к прекращению работы люка.

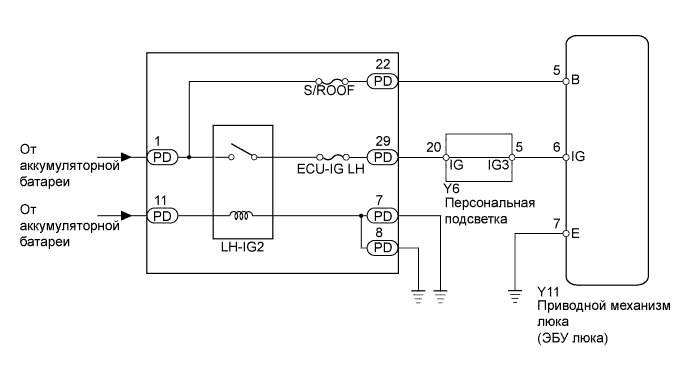

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Люк.Система Люка.Система Люка Цепь Питания Эбу Люка


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (РАБОТА ЛЮКА)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте, работает ли люк.


ЭБУ люка
Параметр / Устройство
Описание проверки
Замечание по диагностике
Slide Roof
Выполнение операций люка SLIDE CLOSE / TILT UP (закрывание сдвигом / подъем)
CLOSE/UP: Люк двигается в направлении SLIDE CLOSE (закрывание путем сдвига) или TILT UP (наклон вверх)
OFF (ВЫКЛ): люк не работает
-
Slide Roof
Выполнение операций люка SLIDE OPEN / TILT DOWN (открывание сдвигом / опускание)
OPN/DWN: люк перемещается в направлении SLIDE OPEN (открывание сдвигом) или TILT DOWN (опускание)
OFF (ВЫКЛ): люк не работает
-
OK:
Люк работает исправно.


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
NG


2.ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (S/ROOF, ECU- IG LH)

  1. Извлеките предохранители S/ROOF и ECU-IG LH из главного ЭБУ кузова.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ПРОВЕРЬТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РЕЛЕ LH-IG2)
Lexus GS450h GWS191.Люк.Система Люка.Система Люка Цепь Питания Эбу Люка

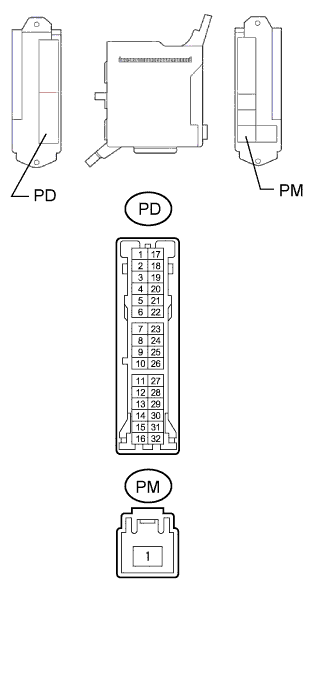

  1. Отсоедините разъемы PD и PМ ЭБУ.

  1. Измерьте сопротивление разъемов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    PD-29 - PM-1
    		10 кОм или более
    PD-29 - PM-1
    		Менее 1 Ом
    (когда напряжение аккумуляторной батареи подается между контактами PD-11 и PD-7 или PD-8)


NG
ЗАМЕНИТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРИВОД ЛЮКА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Люк.Система Люка.Система Люка Цепь Питания Эбу Люка

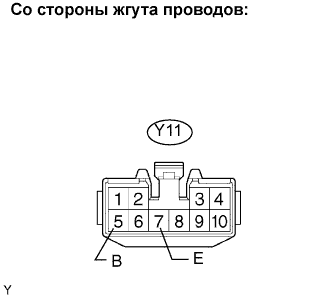

  1. Отсоедините разъем Y11 приводного механизма.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Y11-7 (E) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Y11-5 (B) - масса
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА - АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Люк.Система Люка.Система Люка Цепь Питания Эбу Люка

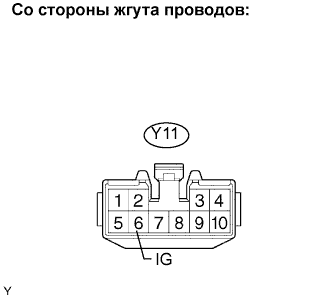

  1. Отсоедините разъем Y11 приводного механизма.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    Y11-6 (IG) - масса
    		Зажигание выключено
    		Менее 1 В
    Y11-6 (IG) - масса
    		Зажигание включено (IG)
    		11-14 В


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
NG


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Люк.Система Люка.Система Люка Цепь Питания Эбу Люка

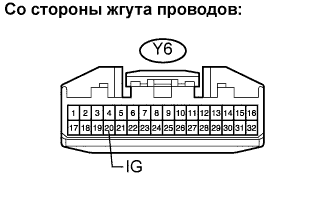

  1. Отсоедините разъем Y6 приводного механизма.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    Y6-20 (IG) - масса
    		Зажигание выключено
    		Менее 1 В
    Y6-20 (IG) - масса
    		Зажигание включено (IG)
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ - ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА)
Lexus GS450h GWS191.Люк.Система Люка.Система Люка Цепь Питания Эбу Люка

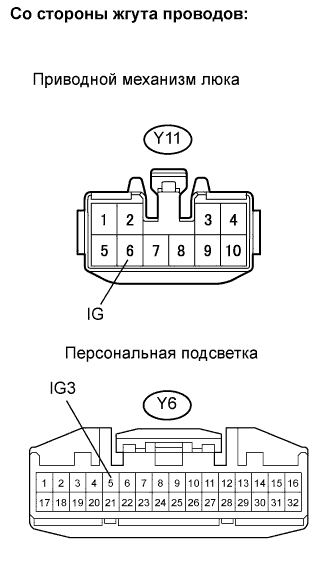

  1. Отсоедините разъем Y11 приводного механизма.

  1. Отсоедините разъем Y6 лампы.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Y6-5 (IG3) - Y11-6 (IG)
    		Менее 1 Ом
    Y6-5 (IG1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
