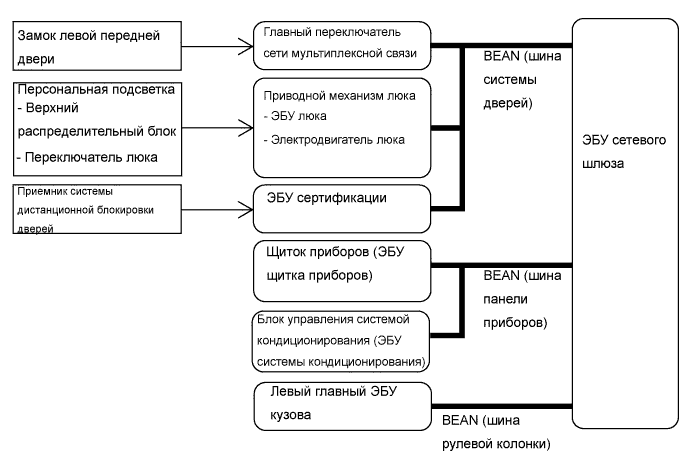

Система Люка -- Схема Системы

Таблица обмена данными
Передатчик	Приемник	Сигнал	Линия
ЭБУ люка	ЭБУ щитка приборов	Сигнал предупредительного зуммера	BEAN
ЭБУ люка	ЭБУ щитка приборов	Предупреждающий сигнал TILT UP (подъем) люка	BEAN
ЭБУ люка	ЭБУ щитка приборов	Предупреждающий сигнал SLIDE OPEN (открывание путем сдвига) люка	BEAN
ЭБУ сертификации	ЭБУ люка	Сигнал дистанционного управления	BEAN
Главный переключатель сети мультиплексной связи	ЭБУ люка	Сигнал управления люком с помощью ключа	BEAN
Главный переключатель сети мультиплексной связи	ЭБУ люка	Сигнал действия электрического стеклоподъемника	BEAN
Левый главный ЭБУ кузова	ЭБУ люка	Сигнал управления при выключении зажигания	BEAN
Левый главный ЭБУ кузова	ЭБУ люка	Сигнал состояния двери	BEAN
Левый главный ЭБУ кузова	ЭБУ люка	Сигнал безопасности	BEAN
Блок управления системой кондиционирования (ЭБУ системы кондиционирования)	ЭБУ люка	Сигнал температуры окружающего воздуха	BEAN
ЭБУ щитка приборов	ЭБУ люка	Сигнал скорости автомобиля	BEAN
