Подушка Безопасности Для Защиты Коленей Водителя В Сборе Установка

Система Безопасности. Lexus GS450h GWS191
Дополнительная Система (Пассивной) Безопасности. Lexus GS450h GWS191

  1. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ

  2. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

  3. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

  4. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  5. УСТАНОВИТЕ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  6. УСТАНОВИТЕ ПЕРЕДНЮЮ ПЕПЕЛЬНИЦУ В СБОРЕ

  7. УСТАНОВИТЕ ПЕРЕДНЮЮ ОБЛИЦОВКУ ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ

  8. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

  9. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

  10. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  11. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

  12. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

Подушка Безопасности Для Защиты Коленей Водителя В Сборе -- Установка



1. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ


    Lexus GS450h GWS191

  1. Подсоедините разъем.

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

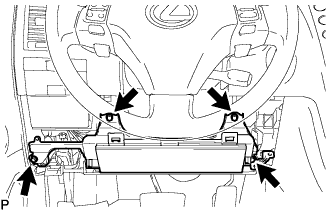

  1. Закрепите подушку безопасности для защиты коленей водителя 4 болтами.

    Момент затяжки:
    10 Н*м{102 кгс*см, 7 фунт-сила-футов}


2. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе Установка

  1. Установите трос управления замком капота на защитную накладку.

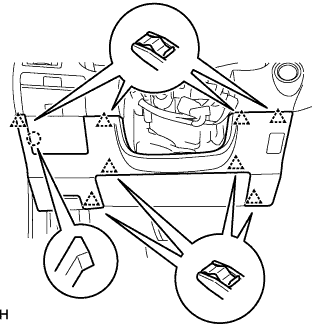

  1. Установите защитную накладку и введите в зацепление 8 фиксаторов и захват.



3. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе Установка

  1. Подсоедините разъемы.

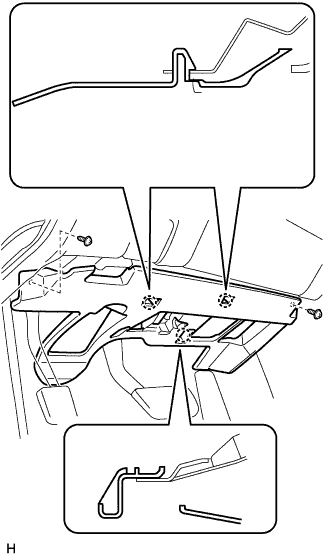

  1. Введите в зацепление 3 захвата.

  1. Установите нижнюю крышку и закрепите ее 2 винтами.



4. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе Установка

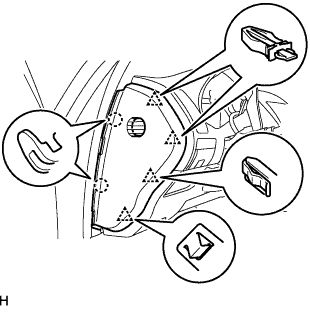

  1. Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.



5. УСТАНОВИТЕ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе Установка

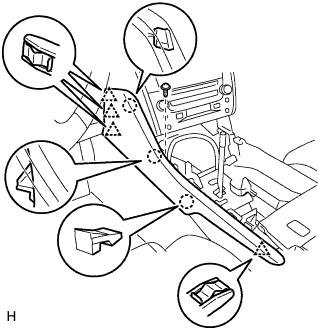

  1. Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.

  1. Вверните винт.



6. УСТАНОВИТЕ ПЕРЕДНЮЮ ПЕПЕЛЬНИЦУ В СБОРЕ


7. УСТАНОВИТЕ ПЕРЕДНЮЮ ОБЛИЦОВКУ ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ

  1. Введите в соединение захваты для крепления облицовки.



8. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

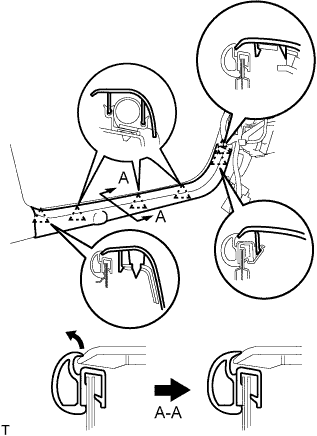

  1. Введите в зацепление 3 захвата, чтобы установить накладку обшивки.

  1. Вытяните сложенную кромку уплотнителя.



9. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе Установка

  1. Введите в зацепление 5 захватов и установите опорную накладку.

  1. Вытяните сложенную кромку уплотнителя.



10. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


11. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

  1. Выполните инициализацию (см. стр. Нажмите здесь).

    ПРИМЕЧАНИЕ:
    После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.


12. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

  1. Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
