Передний Датчик Системы Srs Установка

Убедитесь, что выключатель зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

Подсоедините разъем.

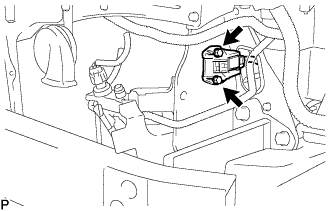

Установите передний датчик системы SRS и закрепите его 2 болтами.

Момент затяжки:

9,0 Н*м{92 кгс*см, 80 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

1. В случае падения переднего датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе, скобе или разъеме, замените датчик новым.

2. При установке переднего датчика системы SRS обязательно проверьте, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.


Проверьте отсутствие люфта между установочными деталями переднего датчика системы SRS.

Установите фару в сборе (см. стр. Нажмите здесь).

Установите накладку переднего бампера (см. стр. Нажмите здесь).

Установите сальник впускного воздухопровода и закрепите его 7 фиксаторами.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

Установите автомобиль в следующее положение:

1. Удостоверьтесь, что рядом с фарами нет повреждений и деформации кузова.

2. Заполните топливный бак.

3. Убедитесь, что масло залито до заданного уровня.

4. Убедитесь, что охлаждающая жидкость залита до заданного уровня.

5. Накачайте шины до достижения требуемого давления.

6. Поместите запасное колесо, инструменты и домкрат в первоначальные положения.

7. Разгрузите багажное отделение.

8. Усадите в сиденье водителя человека со средним весом 75 кг (165 фунтов).


Установите автомобиль в следующее положение:

1. Установите автомобиль в достаточно темном месте, чтобы можно было четко видеть граничную линию.

2. Расположите автомобиль под углом 90° к стене.

3. Расположите автомобиль таким образом, чтобы расстояние между ним (центром лампы фары) и стеной составляло 25 м (82 фута).

4. Установите автомобиль на ровной поверхности.

5. Покачивая автомобиль вверх-вниз, стабилизируйте подвеску.


ПРИМЕЧАНИЕ:

Для правильной регулировки направления света фар расстояние между автомобилем (центром лампы фары) и стеной должно составлять 25 м (82 фута). Если это невозможно, проверку и регулировку следует производить строго на расстоянии 3 м (9,84 фута). (Целевая зона изменяется в зависимости от расстояния, так что следуйте указаниям на рисунке.)

Приготовьте лист плотной белой бумаги (приблизительно 2 м (6,6 фута) (длина) x 4 м (13,1 фута) (ширина)) для использования в качестве экрана.

Проведите через центр экрана вертикальную линию.

УКАЗАНИЕ:

1. Расположите экран перпендикулярно поверхности земли.

2. Совместите вертикальную линию на экране с центральной осью автомобиля.


Установите экран, как показано на рисунке.

Начертите на экране осевые линии (горизонтальную, правую и левую вертикальную линии), как показано на рисунке.

УКАЗАНИЕ:

1. Осевые линии для "проверки ближнего света" и "проверки дальнего света" различны.

2. Нанесите на экран центральные метки ламп фар. Если на фарах не наблюдаются центральные метки, используйте в качестве отметки центра центр лампы фары или название производителя, отмеченное на фаре.


1. Горизонтальная линия (высота фары):
   Начертите на экране горизонтальную линию так, чтобы она прошла через центральные метки. Горизонтальная линия должна располагаться на той же высоте, что и центральные метки фар ближнего света.


2. Левая и правая вертикальные линии (для отметки центральных точек левой и правой фар):
   Проведите две вертикальные линии таким образом, чтобы они пересекали горизонтальную линию на центральных метках (совпадают с центрами ламп фар ближнего света).


Закройте или отсоедините разъем фары на противоположной стороне, чтобы свет от нее не влиял на проверку направления света.

ПРИМЕЧАНИЕ:

Не оставляйте фару закрытой более 3 минут. Рассеиватели фар изготовлены из синтетической пластмассы, поэтому они могут быть легко расплавлены или повреждены в результате нагрева.

УКАЗАНИЕ:

При проверке направления дальнего света закройте фары ближнего света, либо отсоедините разъем.

Запустите двигатель.

ПРИМЕЧАНИЕ:

Частота вращения коленчатого вала двигателя 1500 об/мин или более.

Включите фары и удостоверьтесь, что граничная линия находится в заданной зоне, как показано на рисунке.

УКАЗАНИЕ:

1. Расстояние для регулировки – 25 м (82 фута):
   При ближнем свете граничная линия располагается на 48-698 мм (1,88-27,48 дюйма) ниже горизонтальной линии.

2. Расстояние для регулировки – 3 м (9,84 фута):
   При ближнем свете граничная линия располагается на 6-84 мм (0,23-3,3 дюйма) ниже горизонтальной линии.

3. Расстояние для регулировки – 25 м (82 фута):
   При ближнем свете граничная линия располагается на 249 мм (9,8 дюйма) ниже горизонтальной линии.

4. Расстояние для регулировки – 3 м (9,84 фута):
   При ближнем свете граничная линия располагается на 30 мм (1,88 дюйма) ниже горизонтальной линии.

5. Поскольку фары ближнего света и фары дальнего света представляют собой единый блок, если регулировка одних фар выполнена правильно, то регулировка других также должна соответствовать требованиям. Тем не менее, для большей уверенности следует проверить оба луча.


Регулировка направления по вертикали:

1. С помощью отвертки отрегулируйте направление дальнего света в соответствии с требованиями, используя винт регулировки дальнего света фар A.


2. С помощью отвертки отрегулируйте направление ближнего света в соответствии с требованиями, в одинаковой степени повернув винты регулировки ближнего света фар A и B.


   ПРИМЕЧАНИЕ:

   На заключительном этапе винт регулировки фар следует поворачивать по часовой стрелке. Если винт затянут чрезмерно, ослабьте затяжку, а затем затяните его снова так, чтобы последний оборот совершался по часовой стрелке.

   УКАЗАНИЕ:

   Направление света смещается вверх при вращении винта регулировки по часовой стрелке и вниз – при вращении винта регулировки против часовой стрелки.

Регулировка направления по горизонтали:
С помощью отвертки отрегулируйте направление света фар в соответствии с заданным диапазоном, используя винт регулировки B.

ПРИМЕЧАНИЕ:

На заключительном этапе винт регулировки фар следует поворачивать по часовой стрелке. Если винт затянут чрезмерно, ослабьте затяжку, а затем затяните его снова так, чтобы последний оборот совершался по часовой стрелке.

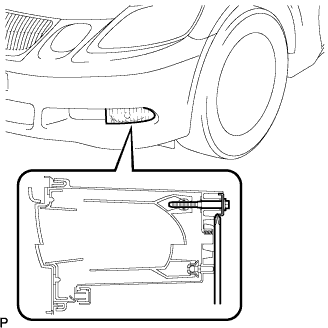

С помощью винта регулировки отрегулируйте направление света противотуманных фар по вертикали.

УКАЗАНИЕ:

Оптическая ось смещается вверх при вращении отвертки по часовой стрелки и вниз, когда отвертка вращается против часовой стрелки.
