Задний Датчик Системы Srs Снятие

Система Безопасности. Lexus GS450h GWS191
Дополнительная Система (Пассивной) Безопасности. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  3. СНИМИТЕ ЛЕВЫЙ И ПРАВЫЙ ПОДГОЛОВНИКИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  4. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

  6. СНИМИТЕ БОКОВУЮ ОБЛИЦОВКУ ЗАДНЕГО СИДЕНЬЯ (для моделей без подушек безопасности задних сидений)

  7. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ В СБОРЕ (для моделей с подушками безопасности задних сидений)

  8. СНИМИТЕ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

Задний Датчик Системы Srs -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

  1. Отцепите 2 передних крепления подушки сиденья от кузова.

    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите рассмотренные действия для другого крепления.

  1. Отцепите 2 задних крепления подушки сиденья от спинки сиденья.

  1. Снимите подушку сиденья.



3. СНИМИТЕ ЛЕВЫЙ И ПРАВЫЙ ПОДГОЛОВНИКИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


4. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ



Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

  1. С помощью отвертки освободите захваты и снимите 2 накладки заднего сиденья.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

  1. С помощью отвертки отцепите захват с тем, чтобы открыть крышку каждой из 3 направляющих плечевого крепления ремня заднего сиденья.

  1. Выверните болт и снимите деталь напольного крепления.



    Lexus GS450h GWS191

  1. Выверните 4 болта и отверните 2 гайки.

  1. Снимите спинку сиденья.



5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

  1. Расцепите 5 захватов и снимите опорную наладку.



6. СНИМИТЕ БОКОВУЮ ОБЛИЦОВКУ ЗАДНЕГО СИДЕНЬЯ (для моделей без подушек безопасности задних сидений)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

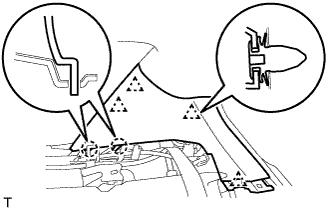

  1. Освободите 4 фиксатора.

  1. Потяните облицовку в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата. Затем снимите облицовку.



7. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ В СБОРЕ (для моделей с подушками безопасности задних сидений)

  1. Отсоедините разъем.

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

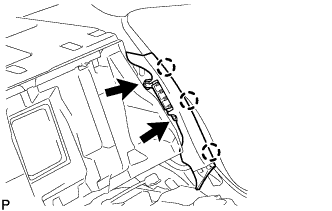

  1. Выверните 2 болтов.

  1. Освободите 3 захвата и снимите подушку безопасности задних сидений.



8. СНИМИТЕ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS


    Lexus GS450h GWS191

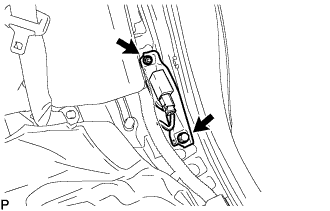

  1. Отсоедините разъем.

  1. Выверните болт, отверните гайку и снимите задний датчик системы SRS.
