Задний Датчик Системы Srs Установка

Убедитесь, что выключатель зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

Установите задний датчик системы SRS и закрепите его гайкой и болтом.

Момент затяжки:

18 Н*м{184 кгс*см, 13 фунт-сила-футов}

ПРЕДОСТЕРЕЖЕНИЕ:

1. В случае падения заднего датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе, скобе или разъеме, замените датчик новым.

2. При установке заднего датчика системы SRS обязательно проверьте, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.


Проверьте отсутствие люфта между установочными деталями заднего датчика системы SRS.

Подсоедините разъем.

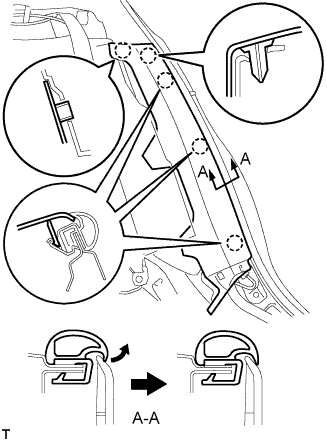

Введите в зацепление 5 захватов и установите облицовку.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление 3 захвата, чтобы установить подушку безопасности задних сидений.

Вверните 2 болтов. Сначала затяните болт A, а затем B.

Момент затяжки:

14 Н*м{143 кгс*см, 10 фунт-сила-футов}

Подсоедините разъем.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Установите спинку сиденья в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите спинку сиденья 4 болтами и 2 гайками.

Момент затяжки:

18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите 2 накладки заднего сиденья.

Пропустите 3 ремня безопасности через 3 направляющих плечевых креплений заднего сиденья и закройте 3 крышки.

Закрепите напольную деталь крепления болтом.

Подсоедините 2 задних крепления подушки сиденья к спинке сиденья.

Подсоедините 2 передних крепления подушки сиденья к кузову.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
