Боковой Датчик Системы Srs Установка

Убедитесь, что выключатель зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

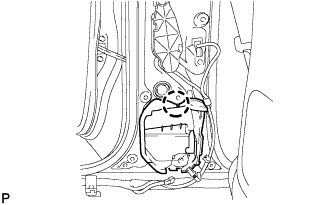

Установите боковой датчик системы SRS и закрепите его 2 болтами.

Момент затяжки:

18 Н*м{184 кгс*см, 13 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. В случае падения бокового датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе, скобе или разъеме, замените датчик новым.

2. При установке бокового датчика системы SRS обязательно проверьте, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.


Проверьте отсутствие люфта между установочными деталями бокового датчика системы SRS.

Подсоедините разъем.

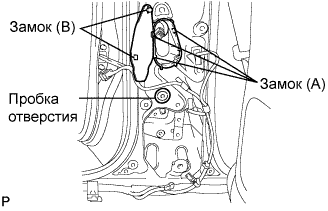

Установите защитный кожух на кузов и закрепите его 3 захватами (В).

Подсоедините разъем.

Введите в зацепление 2 захвата (В) и закройте крышку защитного кожуха.

Вставьте затычку отверстия.

Установите крышку устройства вытяжения переднего ремня безопасности на кузов и закрепите ее захватом.

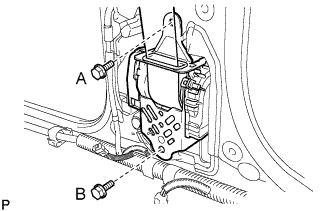

Закрепите передний ремень с катушкой и преднатяжителем в сборе 2 болтами. Сначала затяните болт A, а затем B.

Момент затяжки:

7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}Для болта A

42 Н*м{428 кгс*см, 31 фунт-сила-футов}Для болта B

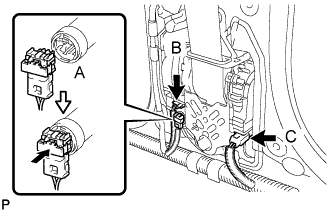

Подсоедините разъем А преднатяжителя, как показано на рисунке.

Подсоедините разъем В устройства снижения натяжения.

Подсоедините разъем С предаварийной системы безопасности.

Введите в зацепление 2 захвата и 5 фиксаторов и установите облицовку.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
