Витой Кабель -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО |
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 |
С помощью отвертки снимите нижнюю крышку рулевого колеса № 3.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
| 4. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 |
С помощью отвертки снимите нижнюю крышку рулевого колеса № 2.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
| 5. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА |
С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.
 |
Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.
 |
Отсоедините разъем звукового сигнала.
Отсоедините 2 разъема и снимите накладку рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
| 6. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ |
Отверните установочную гайку рулевого колеса.
 |
Нанесите сборочные метки на рулевое колесо и главный вал.
С помощью SST снимите рулевое колесо.
- Специальный инструмент (SST):
- 09950-50013(09951-05010,09952-05010,09953-05020,09954-05011)
| 7. СНИМИТЕ КОЖУХ РУЛЕВОЙ КОЛОНКИ |
Выверните 3 винта.
 |
Освободите 2 захвата и снимите нижний кожух рулевой колонки.
- ПРИМЕЧАНИЕ:
- Действуйте осторожно, чтобы не повредить переключатель наклона и телескопического изменения высоты.
Освободите 4 фиксатора.
 |
Освободите захват и снимите верхний кожух рулевой колонки.
| 8. СНИМИТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
Отсоедините разъемы от витого кабеля с датчиком положения рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Разъедините 3 захвата и снимите витой кабель с датчиком положения рулевого колеса.
| 9. СНИМИТЕ ВИТОЙ КАБЕЛЬ |

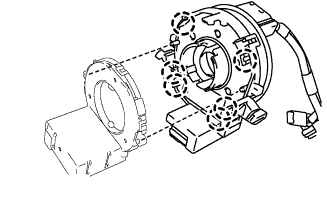

Освободите 6 захвата и снимите витой кабель.
 |
