Накладка Рулевого Колеса Снятие С Эксплуатации

Проверьте работоспособность SST.

Специальный инструмент (SST):

09082-00700

ПРЕДОСТЕРЕЖЕНИЕ:

При развертывании подушки безопасности всегда применяйте предназначенный для этого SST:

Инструмент для развертывания подушки безопасности SRS

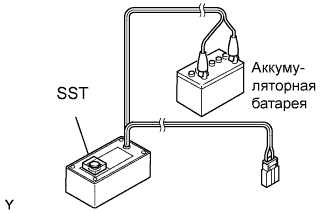

1. Подсоедините SST к аккумуляторной батарее.
   Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному выводу (-).






2. Проверьте работоспособность SST.

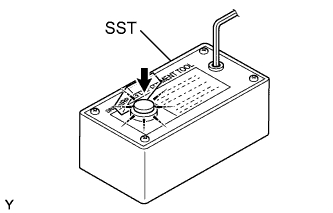

   Нажмите активационный выключатель SST и удостоверьтесь, что светодиод активационного выключателя SST загорелся.


   ПРЕДОСТЕРЕЖЕНИЕ:

   1. Не подсоединяйте разъем SST (желтый) к подушке безопасности.

   2. Если светодиод светится, когда выключатель не нажат, возможно, SST неисправен. В этом случае запрещается использовать SST.


3. Отсоедините SST от аккумуляторной батареи.


Изучите меры предосторожности (см. стр. Нажмите здесь).

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

Снимите нижний кожух рулевой колонки.

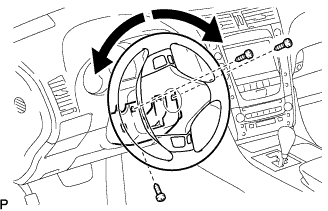

1. Вращая рулевое колесо вправо-влево, выверните 3 винта и снимите нижний кожух рулевой колонки.


Установите SST.

ПРЕДОСТЕРЕЖЕНИЕ:

Убедитесь в отсутствии слабины в креплении рулевого колеса в сборе и накладки рулевого колеса.

1. Отсоедините разъем подушки безопасности (желтый) от витого кабеля с датчиком положения рулевого колеса.


   ПРИМЕЧАНИЕ:

   При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

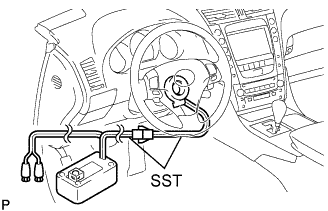

2. Подсоедините разъем SST к разъему подушки безопасности витого кабеля с датчиком положения рулевого колеса.


   Специальный инструмент (SST):

   09082-00700
   09082-00780


   ПРИМЕЧАНИЕ:

   Во избежание повреждения разъема SST и жгута проводов не закрывайте дополнительный замок парного замка.





3. Отодвиньте SST на расстояние не менее 10 м (33 футов) от переднего бокового стекла автомобиля.


4. Жгут проводов SST должен обеспечивать достаточное расстояние до переднего бокового окна. Закройте все двери и окна автомобиля.


   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить жгут проводов SST.

5. Присоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.


Разверните подушку безопасности.

1. Никто не должен находиться внутри автомобиля и на расстоянии до 10 м (33 футов) от него.


2. Нажмите на активационный выключатель SST и разверните подушку безопасности.


   ПРЕДОСТЕРЕЖЕНИЕ:

   1. При срабатывании подушки безопасности рядом с автомобилем не должно быть людей.

   2. Накладка рулевого колеса при развертывании подушки безопасности сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.

   3. Для работы с накладкой рулевого колеса при развернутой подушке надевайте специальные перчатки и защитные очки.

   4. Не допускайте попадания воды на накладку рулевого колеса после развертывания подушки.

   5. По завершении работ всегда мойте руки водой.


   УКАЗАНИЕ:

   Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.

Проверьте работоспособность SST.

Снимите накладку рулевого колеса (см. стр. Нажмите здесь).

ПРЕДОСТЕРЕЖЕНИЕ:

1. При снятии накладки рулевого колеса работы следует начинать не ранее, чем через 90 с после выключения зажигания и отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

2. При хранении накладку рулевого колеса следует укладывать стороной, в направлении которой происходит развертывание подушки безопасности, вверх.


С помощью запасного жгута проводов для автомобиля привяжите накладку рулевого колеса к колесному диску.

Жгут проводов:

Сечение провода в жгуте (без изоляции)

1,25 мм² или более (0,0019 дюйма² или более)

ПРЕДОСТЕРЕЖЕНИЕ:

При использовании для фиксации накладки рулевого колеса слишком тонкого жгута проводов или альтернативного приспособления во время удара при развертывании подушки безопасности фиксирующее приспособление может разорваться. Используйте только специальные автомобильные жгуты проводов сечением не менее 1,25 мм² (0,0019 дюйма²).

УКАЗАНИЕ:

Формула расчета площади поперечного сечения жилы:

Площадь = 3,14 x (диаметр)² разделить на 4

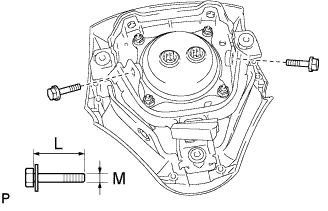

1. Вставьте 2 болта с шайбами в отверстия под болты в накладке рулевого колеса.


   Болт:

   L:

   35,0 мм (1,378 дюйма)


   M:

   6,0 мм (0,236 дюйма)


   Шаг резьбы:

   1,0 мм (0,039 дюйма)


   ПРИМЕЧАНИЕ:

   1. Затяните болты рукой, пока они не начнут поворачиваться с трудом.

   2. Не затягивайте болты слишком сильно.

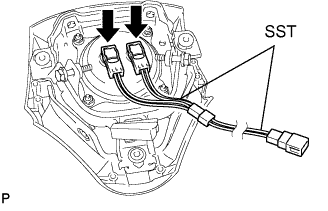

2. После подсоединения проводов к SST, подсоедините их к накладке рулевого колеса.


   Специальный инструмент (SST):

   09082-00802(09082-10801,09082-30801)

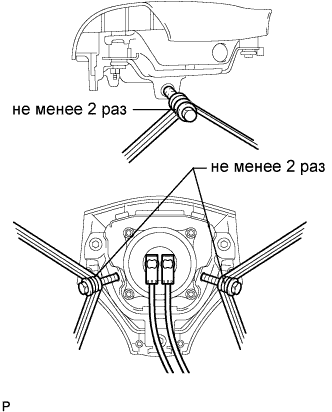

3. Обмотайте 3 жгута проводов не менее 2 раз вокруг болтов, установленных с левой и правой сторон от накладки рулевого колеса.


   ПРЕДОСТЕРЕЖЕНИЕ:

   1. Обматывая жгуты проводов вокруг болтов, делайте это так туго, чтобы не было слабины.

   2. Жгут проводов должен быть плотно затянут. Если намотать жгуты проводов слабо, при ударе во время развертывания подушки безопасности накладка рулевого колеса может оторваться.

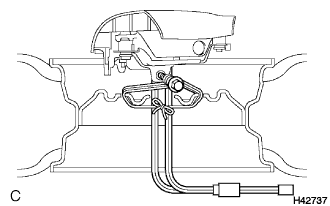

4. Уложите накладку рулевого колеса стороной, в направлении которой происходит развертывание подушки безопасности, вверх. Отдельно привяжите накладку рулевого колеса с левой и правой сторон к колесному диску через отверстия в диске для гаек ступицы. Расположите разъем SST так, чтобы он свисал из отверстия для ступицы в колесном диске.


   ПРЕДОСТЕРЕЖЕНИЕ:

   1. Жгут проводов должен быть плотно затянут. Если намотать жгуты проводов слабо, при ударе во время развертывания подушки безопасности накладка рулевого колеса может оторваться.

   2. Всегда привязывайте накладку рулевого колеса вверх поверхностью, в направлении которой происходит развертывание подушки безопасности.


   ПРИМЕЧАНИЕ:

   Так как при развертывании подушки безопасности колесный диск может быть поврежден, используйте диск, который подлежит утилизации.

Установите SST.

ПРЕДОСТЕРЕЖЕНИЕ:

Разместите колесный диск на ровной площадке.

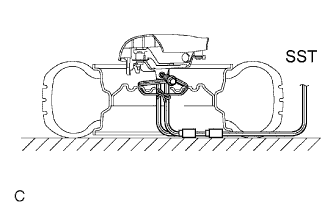

1. Подсоедините разъем SST.


   Специальный инструмент (SST):

   09082-00700


   ПРИМЕЧАНИЕ:

   Во избежание повреждения разъема SST и жгута проводов не закрывайте дополнительный замок парного замка. Кроме того, оставьте некоторую слабину жгута проводов SST внутри колесного диска.

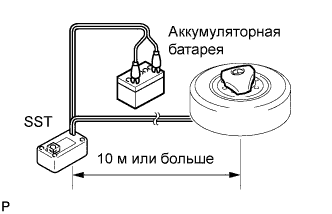

2. Переместите SST на расстояние не менее 10 м (33 футов) от накладки рулевого колеса, привязанной к колесному диску.


Накройте накладку рулевого колеса картонной коробкой или шинами.

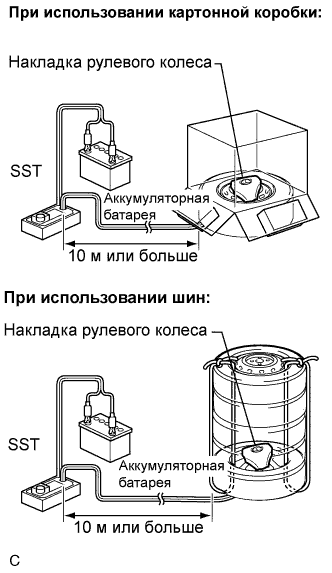

1. Способ укрытия картонной коробкой:
   Накройте накладку рулевого колеса картонной коробкой и прижмите ее в четырех местах 4 грузами весом не менее 19 кг (43 фунта).

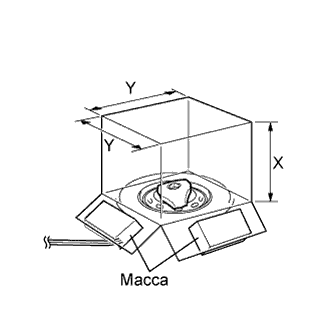

   Размер картонной коробки:

   Должен быть больше следующих значений:


   X:

   460 мм (18,11 дюйма)


   Y:

   650 мм (25,59 дюйма)


   ПРИМЕЧАНИЕ:

   1. Если размер Y картонной коробки превышает диаметр колесного диска с шиной, к которой привязана накладка рулевого колеса, размер X должен быть следующим.
      X = 460 мм (18,11 дюйма) + ширина шины

   2. Если использовать картонную коробку размером меньше указанного, ее разорвет при ударе во время развертывания подушки безопасности.





2. Способ укрытия шинами:

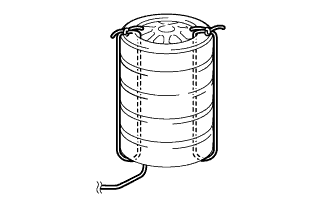

   Положите, как минимум, 3 шины без колесных дисков поверх шины с дисковым колесом, к которому привязана накладка рулевого колеса.
   Положите на них колесо с диском.


   Размер шин:

   Должен быть больше следующих значений:


   Ширина:

   185 мм (7,28 дюйма)


   Внутренний диаметр:

   360 мм (14,17 дюйма)


   ПРЕДОСТЕРЕЖЕНИЕ:

   Не используйте шины с колесными дисками, кроме нижнего и верхнего колеса.

   ПРИМЕЧАНИЕ:

   1. Так как при развертывании подушки безопасности шины могут быть повреждены, используйте шины, которые подлежат утилизации.

   2. Не размещайте разъем SST под шиной, так как это может привести к его повреждению.





3. Свяжите шины между собой с помощью двух жгутов проводов.


   ПРЕДОСТЕРЕЖЕНИЕ:

   Жгут проводов должен быть плотно затянут. Слабина жгута проводов приводит к расцеплению шин вследствие удара при развертывании подушки безопасности.

Разверните подушку безопасности.

1. Присоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.


2. Никто не должен находиться ближе 10 м (33 футов) к колесному диску, к которому привязана накладка рулевого колеса.


3. Нажмите на активационный выключатель SST и разверните подушку безопасности.


   ПРЕДОСТЕРЕЖЕНИЕ:

   При срабатывании подушки безопасности рядом с шиной не должно быть людей.

   УКАЗАНИЕ:

   Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.

Отправьте на утилизацию накладку рулевого колеса.

ПРЕДОСТЕРЕЖЕНИЕ:

1. Накладка рулевого колеса при развертывании подушки безопасности сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.

2. Для работы с накладкой рулевого колеса при развернутой подушке надевайте специальные перчатки и защитные очки.

3. Не допускайте попадания воды на накладку рулевого колеса после развертывания подушки.

4. По завершении работ всегда мойте руки водой.


1. Снимите накладку рулевого колеса с колесного диска.

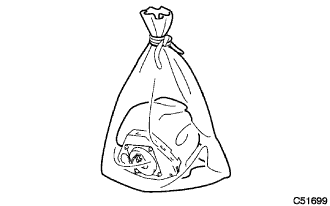

2. Уложите накладку рулевого колеса в полиэтиленовый пакет, плотно завяжите его и утилизируйте так же, как и другие обычные детали.
