Система Стояночного Тормоза -- Регулировка |
| 1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО |
| 2. ОТРЕГУЛИРУЙТЕ ЗАЗОР МЕЖДУ ТОРМОЗНЫМИ КОЛОДКАМИ И БАРАБАНОМ СТОЯНОЧНОГО ТОРМОЗА |
Выключите зажигание и удостоверьтесь, что индикатор "READY" погас.
Временно установите гайки ступицы.
Снимите пробку регулировочного отверстия колодки.

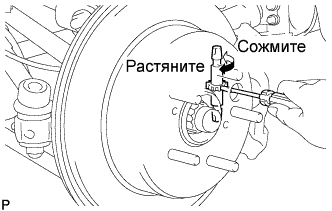

Поверните регулятор и растягивайте колодки до тех пор, пока диск не будет зафиксирован.
 |
С помощью регулятора сведите колодки так, чтобы диск плавно вращался.
- Номинальное количество отметок для возврата:
- 7 отметок
Проверьте, не вызывает ли колодка прихвата тормозов.
Установите пробку регулировочного отверстия колодки.
Отверните 4 гайки ступицы.
| 3. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО |
- Момент затяжки:
- 103 Н*м{1050 кгс*см, 76 фунт-сила-футов}
| 4. ПРОВЕРЬТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА |

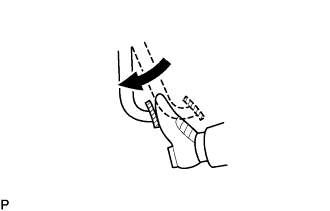

Для включения стояночного тормоза полностью нажмите на педаль стояночного тормоза и отпустите ее.
Для выключения стояночного тормоза полностью нажмите на педаль стояночного тормоза еще раз и отпустите ее.
Медленно до упора нажмите на педаль стояночного тормоза и подсчитайте число щелчков.
- Номинальный ход педали стояночного тормоза:
- 7-9 отметок при 300 Н (31 кгс, 67,5 фунт-сила)
 |
| 5. ОТРЕГУЛИРУЙТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА |
Нажмите на педаль стояночного тормоза. Ослабьте контргайку, удерживая гаечным ключом регулировочную гайку троса привода стояночного тормоза № 1.
Отпустите педаль стояночного тормоза.
Поверните гайку регулировки троса привода стояночного тормоза № 1 до тех пор, пока не будет обеспечен надлежащий ход педали стояночного тормоза.
 |
Затяните контргайку, удерживая регулировочную гайку троса № 1 гаечным ключом или аналогичным инструментом.
- Момент затяжки:
- 6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}
3-4 раза сосчитайте число щелчков после нажатия и отпускания педали стояночного тормоза.
Проверьте, не прихватывает ли тормоза.
Убедитесь, что при использовании педали стояночного тормоза загорается контрольная лампа стояночного тормоза.
