Задний Ремень С Катушкой И Преднатяжителем В Сборе Проверка

Проверьте ELR.

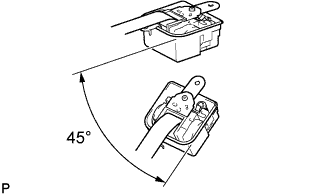

1. Убедитесь, что при наклоне устройства вытяжения на угол 15° или менее ремень вытягивается из устройства вытяжения. Также удостоверьтесь, что ремень блокируется при наклоне устройства вытяжения на угол 45° или более.
   Если работа не отвечает требованиям, замените ремень безопасности в сборе.


Проверьте блокировку дверей от открывания из салона.

ПРИМЕЧАНИЕ:

Проверку следует выполнять только после установки ремня с катушкой и преднатяжителем в сборе.

1. Когда ремень полностью вытянут, он должен автоматически начинать втягиваться.


2. После полного втягивания ремень должен вытягиваться и втягиваться снова.
   Если результат не соответствует заданному, замените ремень в сборе.


Проверьте работу устройства снижения натяжения.

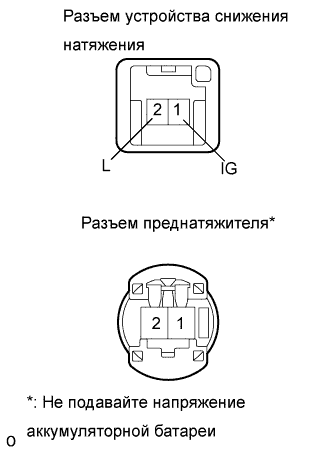

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 разъема устройства снижения натяжения, а отрицательный (-) вывод – к контакту 2.


2. Убедитесь, что когда электромагнит притягивает стопор, слышен характерный звук.


3. Вытяните ремень безопасности и дайте ему втянуться. Удостоверьтесь в наличии характерного звука.


4. Снова вытяните ремень безопасности, отсоедините отрицательный (-) вывод аккумуляторной батареи и дайте ремню втянуться. Прислушайтесь и убедитесь, что звук при втягивании ремня стал громче.
   Если результат проверки не отвечает требованиям, замените ремень с катушкой и преднатяжителем в сборе.

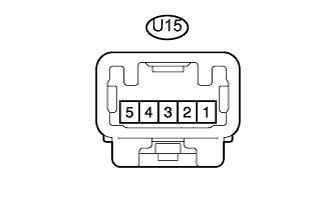

Измерьте сопротивление выключателя пряжки.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
U15-2 - U15-3	Ремень безопасности пристегнут	Менее 1 Ом
U15-2 - U15-3	Ремень безопасности не пристегнут	1 МОм или более

1. Если результат проверки не отвечает требованиям, замените замок ремня безопасности в сборе.


Измерьте сопротивление выключателя пряжки.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
V15-2 - V15-3	Ремень безопасности пристегнут	Менее 1 Ом
V15-2 - V15-3	Ремень безопасности не пристегнут	1 МОм или более

1. Если результат проверки не отвечает требованиям, замените замок ремня безопасности в сборе.
