Замок Ремня Безопасности Заднего Сиденья В Сборе -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
 |
Отцепите 2 передних крепления подушки сиденья от кузова.
- ПРИМЕЧАНИЕ:
- Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.
Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.
Повторите рассмотренные действия для другого крепления.
Отцепите 2 задних крепления подушки сиденья от спинки сиденья.
Снимите подушку сиденья.
| 3. СНИМИТЕ КРЕПЛЕНИЕ РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ |
Выверните болт и снимите правое крепление.
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
 |
| 4. СНИМИТЕ ПРАВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ |

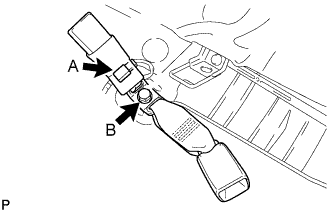

Отсоедините разъем A.
 |
Выверните болт и отсоедините деталь B крепления правого замка ремня безопасности заднего сиденья с центральным ремнем.
| 5. СНИМИТЕ ЛЕВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ |
Отсоедините разъем A.
 |
Выверните болт и отсоедините деталь B крепления левого замка ремня безопасности заднего сиденья с центральным ремнем.
| 6. СНИМИТЕ ПРАВЫЙ И ЛЕВЫЙ ПОДГОЛОВНИКИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Снимите 2 подголовника.
| 7. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
С помощью отвертки освободите захваты и снимите 2 накладки заднего сиденья.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
С помощью отвертки отцепите захват с тем, чтобы открыть крышку каждой из 3 направляющих плечевого крепления ремня заднего сиденья.
 |
Выверните болт и снимите деталь напольного крепления.
Выверните 4 болта и отверните 2 гайки.
 |
Снимите спинку сиденья.
| 8. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 9. СНИМИТЕ БОКОВУЮ ОБЛИЦОВКУ ЗАДНЕГО СИДЕНЬЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 10. СНИМИТЕ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 11. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (для моделей с солнцезащитным навесом) |
С помощью съемника молдингов освободите 8 захватов и снимите левую и правую направляющие ремня.
 |
С помощью съемника молдингов освободите 4 захвата и снимите направляющую центрального ремня.
 |
Отцепите фиксатор и снимите панель.
 |
| 12. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (для моделей без солнцезащитного навеса) |
С помощью съемника молдингов освободите 8 захватов и снимите левую и правую направляющие ремня.
|
С помощью съемника молдингов освободите 4 захвата и снимите направляющую центрального ремня.
|
Освободите 5 захватов.
 |
Отсоедините разъем и снимите панель облицовки отделения для мелких вещей.
| 13. СНИМИТЕ ПРАВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ |

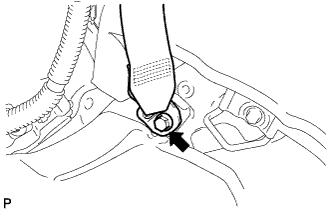

Выверните болт и снимите правый замок ремня безопасности заднего сиденья с центральным ремнем.
 |
