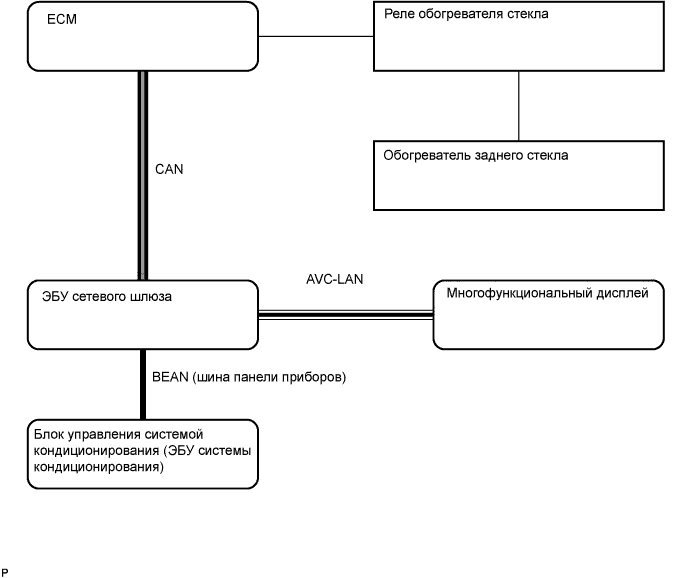

Система Обогревателей Стекол -- Схема Системы



Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол Схема Системы


Таблица обмена данными
Передатчик
Приемник
Сигнал
Шина
Многофункциональный дисплей
Блок управления системой кондиционирования (ЭБУ системы кондиционирования)
Сигнал выключателя обогревателя заднего стекла
BEAN/AVC-LAN
Блок управления системой кондиционирования (ЭБУ системы кондиционирования)
ECM
Сигнал выключателя обогревателя заднего стекла
BEAN/CAN
