Заднее Стекло Установка

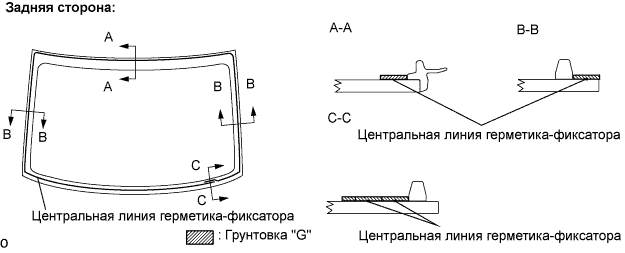

Нанесите грунтовку "G" на стекло в местах, где предполагается разместить распорные детали.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Остатки грунтовки необходимо выбросить.

3. Не наносите слишком много грунтовки.

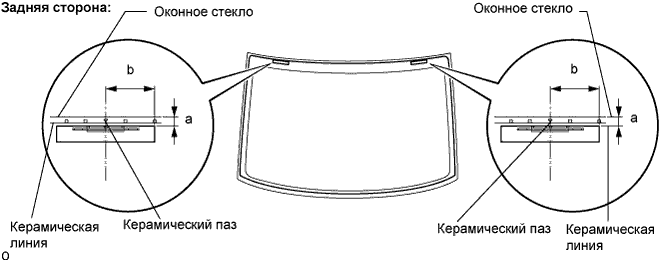

Установите 2 фиксатора на стекло, как показано на рисунке.

Стандартное измерение:

Участок	Заданные условия
a	13,0 мм (0,512 дюйма)
b	40,0 мм (1,575 дюйма)

Установите 2 новых фиксатора на кузов автомобиля, как показано на рисунке.

Нанесите грунтовку "G" на стекло в тех местах, где предполагается разместить уплотнитель.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Остатки грунтовки необходимо выбросить.

3. Не наносите слишком много грунтовки.

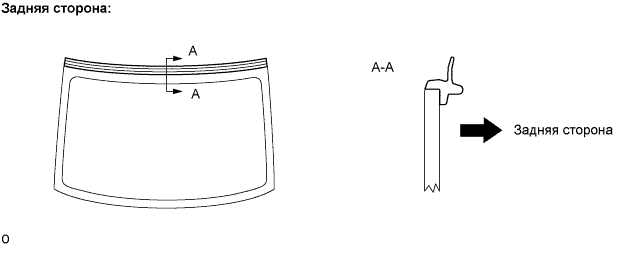

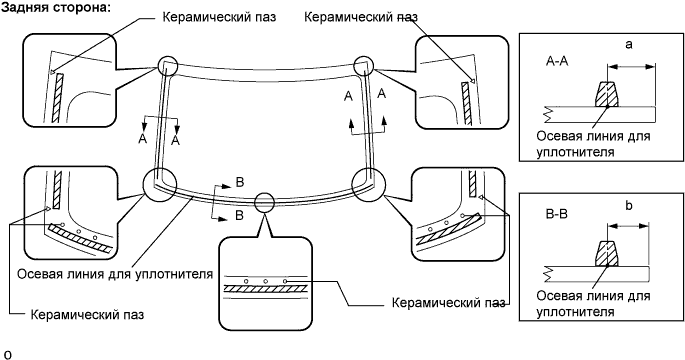

Снимите с клейкой стороны уплотнителя отслаивающуюся бумагу. Установите уплотнитель (клейкой стороной) на стекло (участки, обработанные грунтовкой "G"), кроме участка выше пазов на верхней части стекла.

Стандартное измерение:

Участок	Заданные условия
a	9,5 мм (0,374 дюйма)
b	7,5 мм (0,295 дюйма)

Установите стекло.

1. С помощью вакуумных присосок поместите ветровое стекло в необходимое положение.


2. Убедитесь, что все поверхности соприкосновения с краем стекла совершенно ровные.


3. Нанесите метки на стекло и кузов автомобиля в местах, показанных на рисунке.


   УКАЗАНИЕ:

   1. Метки необходимо наносить только в случае установки нового стекла. Если стекло используется повторно, метки уже должны быть нанесены.

   2. В случае повторного использования ветрового стекла проверьте и скорректируйте положения меток.


   ПРИМЕЧАНИЕ:

   Убедитесь, что фиксаторы правильно присоединены к кузову.

4. Используя вакуумные присоски, снимите стекло.

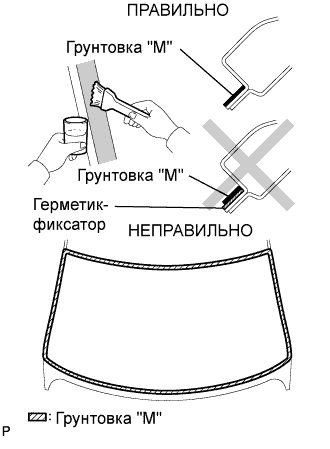

С помощью кисти нанесите грунтовку "M" на открытые поверхности кузова автомобиля.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Не следует наносить грунтовку на герметик.

3. Остатки грунтовки необходимо выбросить.

4. Не наносите слишком много грунтовки.


С помощью кисти или губки нанесите грунтовку "G" на поверхности соприкосновения стекла.

УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, не требующие такой обработки, удалите грунтовку чистой ветошью, смоченной растворителем, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Остатки грунтовки необходимо выбросить.

3. Не наносите слишком много грунтовки.


Нанесите герметик на стекло.

Герметик:

Фирменный герметик для ветровых стекол компании Тойота или аналогичный

1. Срежьте кончик наконечника баллона, как показано на рисунке.


   УКАЗАНИЕ:

   После этого весь герметик следует использовать в течение времени, указанного в таблице ниже.

   Время использования:

   Температура	Время использования
   35°C (95°F)	15 мин
   20°C (68°F)	1 час 40 минут
   5°C (41°F)	8 часа

2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

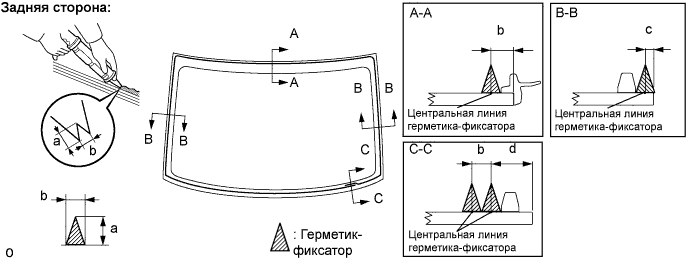

3. Нанесите герметик на ветровое стекло, как показано на рисунке.








   Стандартное измерение:

   Участок	Заданные условия
   a	12,0 мм (0,472 дюйма)
   b	8,0 мм (0,315 дюйма)
   c	3,0 мм (0,118 дюйма)
   d	14 мм (0,551 дюйма)

Установите стекло на кузов автомобиля.

1. С помощью вакуумных присосок расположите ветровое стекло так, чтобы метки были совмещены. Аккуратно надавите на него по краям.


2. Аккуратно надавите на наружную часть стекла, чтобы гарантировать его надежную фиксацию на кузове.


   ПРИМЕЧАНИЕ:

   1. Убедитесь, что фиксаторы правильно присоединены к кузову.

   2. Убедитесь, что между кузовом и стеклом имеется небольшой зазор.


3. Надежно зафиксируйте стекло на месте с помощью защитной клейкой ленты или подобного материала до тех пор, пока фиксатор не затвердеет.


С помощью кисти или губки нанесите грунтовку "G" в месте, где будет установлен молдинг.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Остатки грунтовки необходимо выбросить.

3. Не наносите слишком много грунтовки.


Совместите метки на молдинге с пазами на стекле и установите новый молдинг до того, как герметик высохнет.

ПРИМЕЧАНИЕ:

Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

Минимальное время:

Температура	Минимальный период времени до вождения автомобиля
35°C (95°F)	1 час 30 минут
20°C (68°F)	5 часа
5°C (41°F)	24 часа

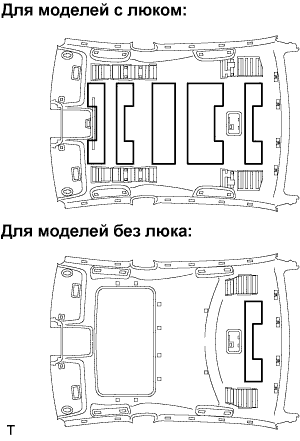

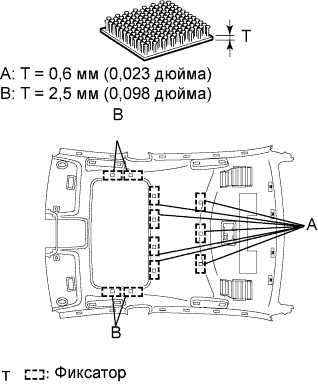

Наклейте двухстороннюю клейкую ленту на детали.

Совместите детали с маркировкой на обивке крыши и установите их.

Только при замене кожуха люка:
Расцепите 11 держателей от снятого кожуха люка и подсоедините их к обивке крыши.

Только при замене обивки крыши:
Расцепите 11 держателей от снятого кожуха люка и подсоедините их к обивке крыши.

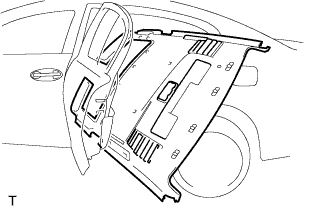

Занесите обивку крыши в сборе в автомобиль через заднюю дверь.

Для моделей без люка:

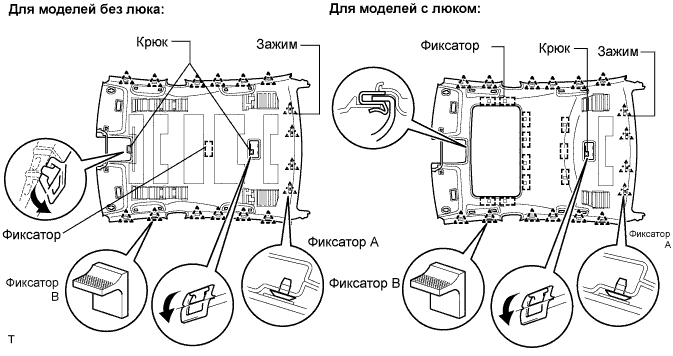

Подсоедините 2 крепления, соединитель, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Подсоедините крепление, захват, 11 держателей, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Подсоедините разъем к приводному механизму.

Для моделей с люком:
Установите обивку крыши на панель кожуха люка.

Закрепите на передней стойке 4 зажима.

Подсоедините разъем жгута электропроводки крыши к передней стойке.

Подсоедините разъем.

Введите в зацепление 4 захвата, чтобы установить лампу освещения салона на кузов автомобиля.

Установите панель облицовки отделения для мелких вещей, закрепив ее захватом.

Введите в зацепление 8 захватов и установите левую и правую направляющие ремня безопасности.

Введите в зацепление 4 захвата и установите направляющую центрального ремня безопасности.

Подсоедините разъем.

Введите в зацепление 5 захватов и 3 фиксатора и установите панель.

Установите панель облицовки отделения для мелких вещей.

1. Подсоедините разъем.


2. Введите в зацепление 5 захватов и установите панель.


Введите в зацепление 8 захватов и установите левую и правую направляющие ремня безопасности.

Введите в зацепление 4 захвата и установите направляющую центрального ремня безопасности.

Введите в зацепление 2 захвата и 4 фиксатора и установите облицовку.

Введите в зацепление захваты для крепления облицовки.

Вверните 2 винта.

Введите в зацепление 2 захвата и 5 фиксаторов и установите облицовку.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Закрепите деталь крепления правого замка ремня безопасности с центральным ремнем болтом, как показано на рисунке.

Подсоедините разъем A.

ПРИМЕЧАНИЕ:

Не допускайте, чтобы деталь крепления ремня безопасности накладывалась на выступающие части кузова автомобиля.

Момент затяжки:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Установите спинку сиденья в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите спинку сиденья 4 болтами и 2 гайками.

Момент затяжки:

18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите 2 накладки заднего сиденья.

Пропустите 3 ремня безопасности через 3 направляющих плечевых креплений заднего сиденья и закройте 3 крышки.

Закрепите напольную деталь крепления болтом.

Закрепите деталь крепления ремня безопасности заднего сиденья болтом.

ПРИМЕЧАНИЕ:

Не допускайте, чтобы деталь крепления ремня безопасности накладывалась на выступающие части кузова автомобиля.

Момент затяжки:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Подсоедините 2 задних крепления подушки сиденья к спинке сиденья.

Подсоедините 2 передних крепления подушки сиденья к кузову.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

Испытание на герметичность выполняйте после того, как герметик полностью затвердеет.

Нанесите на все выявленные места утечек герметизирующий состав для стекол автомобиля.
