Ветровое Стекло Снятие

С помощью съемника фиксаторов снимите 7 фиксаторов и сальник.

Освободите 4 фиксатора и снимите боковую крышку.

Освободите 3 фиксатора и снимите боковую крышку.

Потяните прокладку между крылом и кожухом в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата, и снимите прокладку.

Отверните гайку и снимите рычаг и щетку стеклоочистителя.

Отверните гайку и снимите рычаг и щетку стеклоочистителя.

Расцепите 2 фиксатора и 5 захватов.

Потяните вентиляционную решетку в направлении, указанном стрелкой на рисунке, чтобы расцепить 10 захватов, и снимите вентиляционную решетку.

Поместите под молдинг защитную клейкую ленту.

С помощью съемника молдинга расцепите 16 фиксаторов и снимите молдинг.

ПРИМЕЧАНИЕ:

1. Не отсоединяйте фиксаторы от кузова автомобиля.

2. Если фиксаторы были случайно повреждены или сняты, замените их новыми.


Поместите под молдинг защитную клейкую ленту.

С помощью съемника молдинга расцепите 16 фиксаторов и снимите молдинг.

ПРИМЕЧАНИЕ:

1. Не отсоединяйте фиксаторы от кузова автомобиля.

2. Если фиксаторы были случайно повреждены или сняты, замените их новыми.


С помощью съемника молдингов расцепите 5 захватов и снимите опорную наладку.

С помощью съемника молдингов расцепите 3 захвата и снимите наладку обшивки.

Снимите фиксатор, обозначенный A, с кузова автомобиля. Потяните обивку так, чтобы конец фиксатора, обозначенного B, вошел в отверстие обивки.

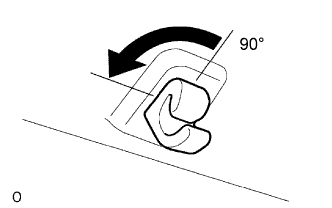

С помощью круглогубцев поверните фиксатор B на 90° и снимите обивку стойки.

Снимите фиксатор A с кузова автомобиля.

Защитите подушку безопасности занавесочного типа.

1. Тщательно укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

С помощью съемника молдингов расцепите 4 захвата и снимите крышку.

Выверните 2 винта и снимите козырек.

Выверните 2 винта и снимите козырек.

Снимите держатель противосолнечного козырька, повернув его против часовой стрелки.

Снимите облицовку.

1. С помощью отвертки освободите 3 захвата и 2 фиксатора, а затем снимите облицовку.


   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Потяните крышку в направлении, указанном на рисунке стрелкой. Затем снимите крышку.

Отверткой выверните 2 винта и снимите крышку.

С помощью съемника молдингов расцепите 2 фиксатора и 3 захвата.

Отсоедините разъем и снимите лампу индивидуального освещения.

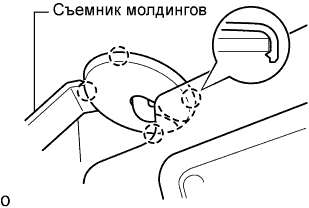

С помощью съемника молдингов расцепите 2 захвата и снимите прожектор поворота.

Отсоедините разъем.

С помощью отвертки расцепите захваты.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

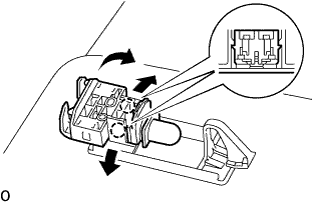

Разведите расцепленные захваты и снимите патрон лампы с лампы аксессуарного зеркала.

Только при замене обивки крыши:
Отцепите захват и снимите лампу аксессуарного зеркала.

Для моделей без люка:
Снимите верхний поручень.

1. С помощью отвертки расцепите 6 захватов и снимите 2 крышки верхних поручней.


   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.





2. Расцепите 2 захвата в порядке, указанном на рисунке.


   УКАЗАНИЕ:

   Повторите процедуру с другой стороны и снимите верхний поручень.

Для моделей с люком:
Снимите верхний поручень.

1. С помощью отвертки расцепите 6 захватов и снимите 2 крышки верхних поручней.


   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.





2. Расцепите 2 захвата в порядке, указанном на рисунке.


   УКАЗАНИЕ:

   Повторите процедуру с другой стороны и снимите верхний поручень.

Выверните винт.

Отсоедините разъем и снимите зеркало.

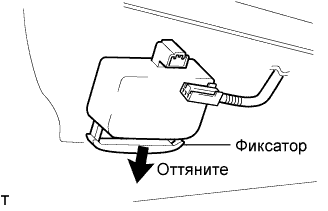

Отсоедините разъем и освободите фиксатор, потянув его вниз.

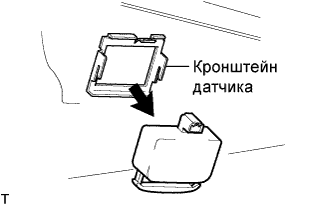

Снимите датчик с кронштейна датчика.

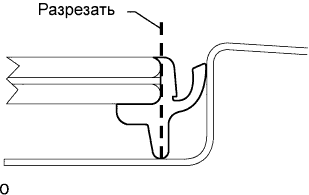

Обрежьте молдинг ножом, как показано на рисунке.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите оставшуюся часть молдинга.

УКАЗАНИЕ:

Сделайте разрез в молдинге. Затем вытяните и снимите его рукой.

Наложите защитную клейкую ленту на наружную поверхность кузова автомобиля во избежание появления на ней царапин.

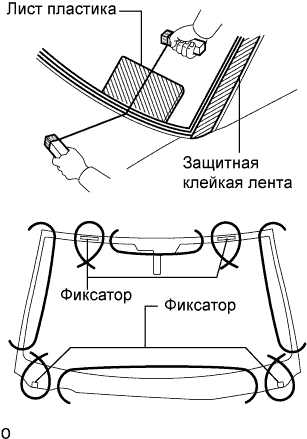

Пропустите струнную проволоку между кузовом автомобиля и стеклом из салона, как показано на рисунке.

Привяжите к обоим концам проволоки предметы, заменяющие ручки (например, деревянные бруски).

ПРИМЕЧАНИЕ:

1. При отделении ветрового стекла от автомобиля соблюдайте осторожность, чтобы не повредить краску или внутренние и наружные поверхности.


1. Чтобы при снятии стекла не поцарапать панель приборов, вставьте между ней и струнной проволокой лист пластика.

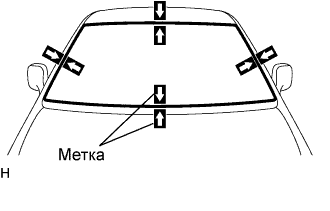

Нанесите метки на стекло и кузов автомобиля в местах, показанных на рисунке.

УКАЗАНИЕ:

Метки наносить необязательно, если стекло не подлежит повторному применению.

Срежьте герметик, протянув струнную проволоку вокруг стекла.

ПРИМЕЧАНИЕ:

При снятии стекла следует оставлять максимально возможное количество герметика на кузове автомобиля.

Расцепите фиксаторы.

Используя вакуумные присоски, снимите стекло.

С помощью скребка удалите поврежденный фиксатор.

С помощью скребка удалите поврежденный держатель.

С помощью скребка удалите поврежденный клейкий уплотнитель.

С помощью скребка удалите фиксатор, прилипший к стеклу.

Очистите наружную кромку стекла растворителем, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

1. Не прикасайтесь к поверхности стекла после его очистки.


1. Даже при использовании нового стекла его следует очистить растворителем, не содержащим смолистых веществ.


Снимите фиксатор с кузова автомобиля.

Очистите и подготовьте поверхность соприкосновения кузова.

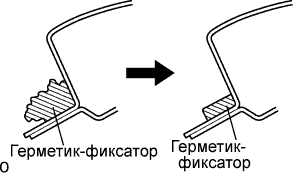

1. С помощью ножа срежьте все неровные участки герметика с поверхности контакта на кузове автомобиля, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

   УКАЗАНИЕ:

   Следует оставлять максимально возможное количество герметика на кузове автомобиля.

2. Очистите поверхность контакта на кузове техническим бензином.


   УКАЗАНИЕ:

   Кузов автомобиля следует очистить, даже если удален весь герметик.
