Ветровое Стекло Установка

Нанесите грунтовку "G" на стекло в местах, где предполагается разместить распорные детали.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Остатки грунтовки необходимо выбросить.

3. Не наносите слишком много грунтовки.

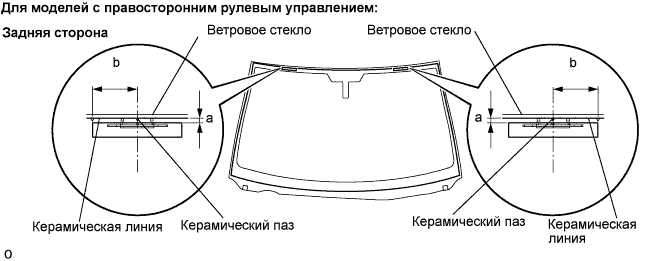

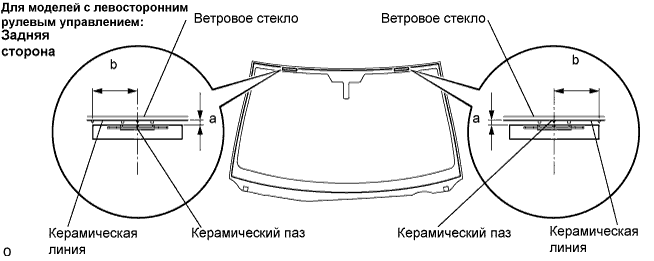

Установите 2 фиксатора на стекло, как показано на рисунке.

Стандартное измерение:

Участок	Заданные условия
a	4,4 мм (0,173 дюйма)
b	40,0 мм (1,574 дюйма)

Нанесите грунтовку "G" на стекло в тех местах, где предполагается разместить держатель.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Остатки грунтовки необходимо выбросить.

3. Не наносите слишком много грунтовки.

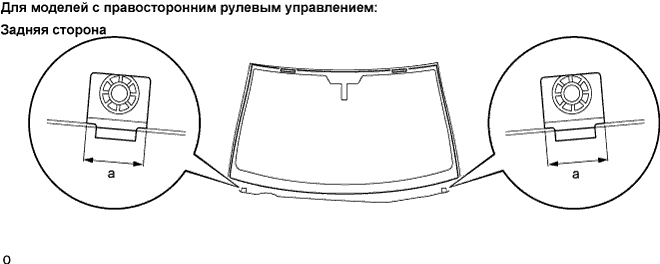

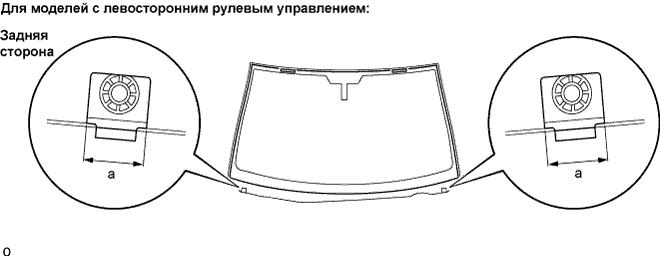

Установите 2 новых держателя на стекло, как показано на рисунке.

Стандартное измерение:

Участок	Заданные условия
a	30 мм (1,181 дюйма)

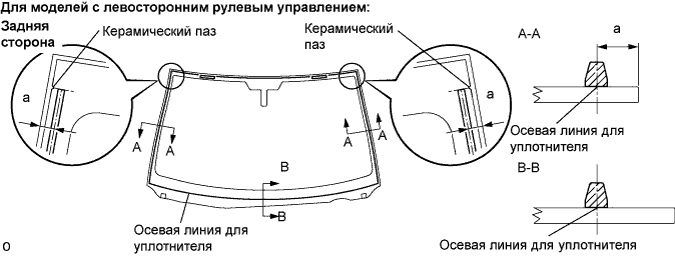

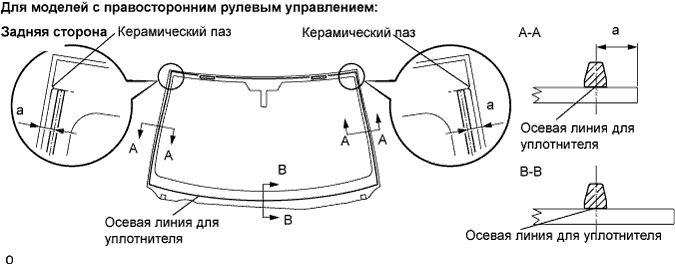

Установите 2 новых фиксатора на кузов автомобиля, как показано на рисунке.

Нанесите грунтовку "G" на стекло в тех местах, где предполагается разместить клейкий уплотнитель.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Остатки грунтовки необходимо выбросить.

3. Не наносите слишком много грунтовки.


Снимите с клейкой стороны уплотнителя отслаивающуюся бумагу. Установите уплотнитель (клейкой стороной) на стекло (участки, обработанные грунтовкой "G"), кроме участка выше пазов на верхней части стекла.

Стандартное измерение:

Участок	Заданные условия
a	9,5 мм (0,374 дюйма)

Установите стекло.

1. С помощью вакуумных присосок поместите ветровое стекло в необходимое положение.


2. Убедитесь, что все поверхности соприкосновения с краем стекла совершенно ровные.

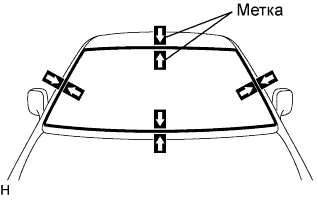

3. Нанесите метки на стекло и кузов автомобиля в местах, показанных на рисунке.


   УКАЗАНИЕ:

   1. Метки необходимо наносить только в случае установки нового стекла. Если стекло используется повторно, метки уже должны быть нанесены.

   2. В случае повторного использования ветрового стекла проверьте и скорректируйте положения меток.


   ПРИМЕЧАНИЕ:

   Убедитесь, что фиксаторы правильно присоединены к кузову.

4. Используя вакуумные присоски, снимите стекло.

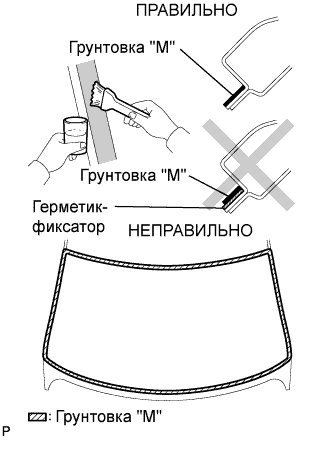

С помощью кисти нанесите грунтовку "M" на открытые поверхности кузова автомобиля.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Не следует наносить грунтовку на герметик.

3. Остатки грунтовки необходимо выбросить.

4. Не наносите слишком много грунтовки.

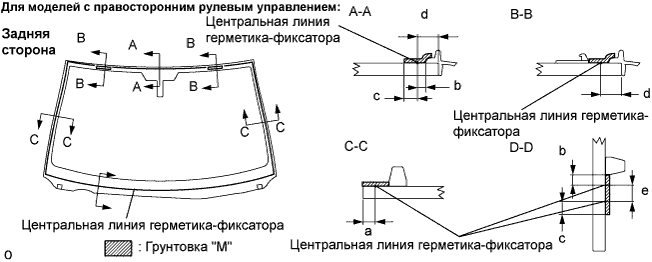

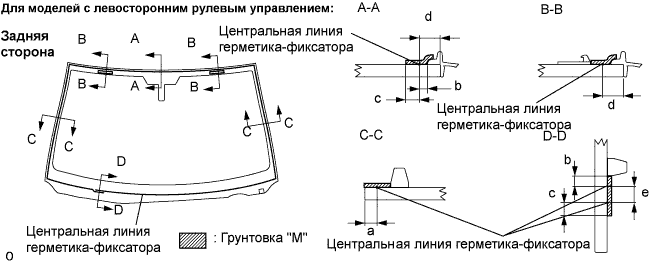

С помощью кисти или губки нанесите грунтовку "G" на поверхности соприкосновения стекла.

Стандартное измерение:

Участок	Заданные условия
a	3,0 мм (0,118 дюйма)
b	4,0 мм (1,157 дюйма)
c	7,0 мм (0,276 дюйма)
d	7,5 мм (0,295 дюйма)
e	8,0 мм (0,315 дюйма)

УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, не требующие такой обработки, удалите грунтовку чистой ветошью, смоченной растворителем, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

2. Остатки грунтовки необходимо выбросить.

3. Не наносите слишком много грунтовки.

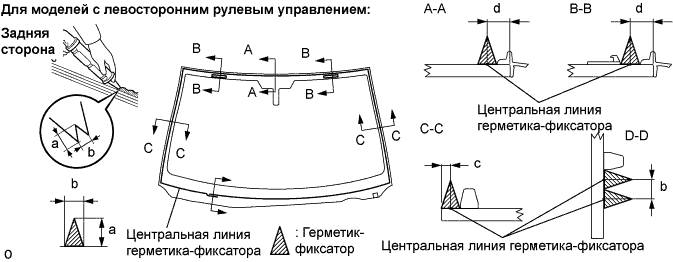

Нанесите герметик на стекло.

Герметик:

Фирменный герметик для ветровых стекол компании Тойота или аналогичный

1. Срежьте кончик наконечника баллона, как показано на рисунке.


   УКАЗАНИЕ:

   После этого весь герметик следует использовать в течение времени, указанного в таблице ниже.

   Время использования:

   Температура	Время использования
   35°C (95°F)	15 мин
   20°C (68°F)	1 час 40 минут
   5°C (41°F)	8 часа

2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

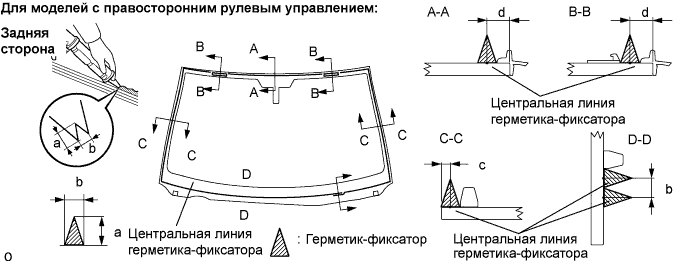

3. Нанесите герметик на ветровое стекло, как показано на рисунке.













   Стандартное измерение:

   Участок	Заданные условия
   a	12,0 мм (0,472 дюйма)
   b	8,0 мм (0,315 дюйма)
   c	3,0 мм (0,118 дюйма)
   d	7,5 мм (0,295 дюйма)

Установите стекло на кузов автомобиля.

1. С помощью вакуумных присосок расположите ветровое стекло так, чтобы метки были совмещены. Аккуратно надавите на него по краям.


2. Аккуратно надавите на наружную часть стекла, чтобы гарантировать его надежную фиксацию на кузове.


   ПРИМЕЧАНИЕ:

   1. Убедитесь, что фиксаторы правильно присоединены к кузову.

   2. Убедитесь, что между кузовом и стеклом имеется небольшой зазор.


3. Надежно зафиксируйте стекло на месте с помощью защитной клейкой ленты или подобного материала до тех пор, пока фиксатор не затвердеет.


   ПРИМЕЧАНИЕ:

   Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

   Минимальное время:

   Температура	Минимальный период времени до вождения автомобиля
   35°C (95°F)	1 час 30 минут
   20°C (68°F)	5 часа
   5°C (41°F)	24 часа

При повторном использовании датчика дождя:
Установите новую ленту датчика дождя.

1. Снимите использованную ленту датчика дождя с ветрового стекла или датчика дождя.

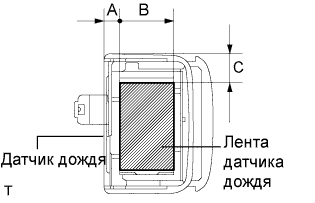

2. Нанесите новую ленту датчика дождя на поверхность колпака датчика дождя, обозначенную на рисунке штриховкой.


   ПРИМЕЧАНИЕ:

   1. Не допускайте попадания на клейкий слой ленты пыли и отпечатков пальцев.

   2. Нанесите ленту точно в соответствии с характеристиками, приведенными ниже.


      Технические характеристики:

      Участок	Расстояние
      А	7,5 мм (0,295 дюйма)
      B	24,7 мм (0,972 дюйма)
      C	13,5 мм (0,531 дюйма)

Установите датчик дождя.

ПРИМЕЧАНИЕ:

1. Если на ветровом стекле на месте установки датчика дождя остались фрагменты ленты или клея, удалите их.

2. Очистите поверхность стекла ветошью или подобным материалом.

3. Убедитесь в отсутствии воздушных пузырьков между лентой датчика дождя и ветровым стеклом.


1. Отсоедините отслаивающуюся бумагу с ленты датчика дождя.

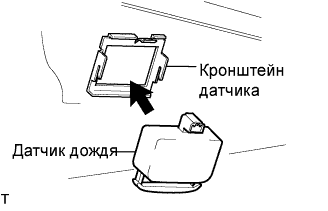

2. Надежно закрепите датчик дождя на кронштейне.

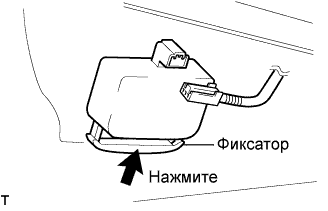

3. Задвиньте фиксатор вверх.


4. Подсоедините разъем.


Подсоедините разъем.

Установите зеркало и закрепите его винтом.

Наклейте двухстороннюю клейкую ленту на детали.

Совместите детали с маркировкой на обивке крыши и установите их.

Только при замене кожуха люка:
Расцепите 11 держателей от снятого кожуха люка и подсоедините их к обивке крыши.

Только при замене обивки крыши:
Расцепите 11 держателей от снятого кожуха люка и подсоедините их к обивке крыши.

Занесите обивку крыши в сборе в автомобиль через заднюю дверь.

Для моделей без люка:
Подсоедините 2 крепления, соединитель, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Подсоедините крепление, захват, 11 держателей, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Подсоедините разъем к приводному механизму.

Для моделей с люком:
Установите обивку крыши на панель кожуха люка.

Закрепите на передней стойке 4 зажима.

Подсоедините разъем жгута электропроводки крыши к передней стойке.

Только при замене обивки крыши:
Введите в зацепление захват лампы аксессуарного зеркала в сборе, чтобы установить лампу.

Установите патрон для лампы аксессуарного зеркала.

Подсоедините разъем.

Введите в зацепление 2 захвата и установите прожектор поворота.

Подсоедините разъем.

Введите в зацепление 3 захвата и 2 фиксатора и установите лампу индивидуального освещения.

Установите крышку лампы индивидуального освещения и закрепите ее 2 винтами.

Введите в зацепление 3 захвата и 2 фиксатора и установите облицовку.

Установите козырек и закрепите его 2 винтами.

Установите козырек и закрепите его 2 винтами.

Введите в зацепление 4 захвата, чтобы установить крышку.

Установите новый фиксатор A на кузов автомобиля.

Установите обивку стойки на место, обозначенное В. С помощью круглогубцев установите фиксатор A на обивку стойки и поверните его на 90°.

Установите обивку стойки, введя в зацепление захваты и фиксатор B.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление 3 захвата, чтобы установить накладку обшивки.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Установите молдинг на 16 фиксаторов, размещенных на кузове автомобиля.

Снимите защитную ленту с краев молдинга.

Установите молдинг на 16 фиксаторов, размещенных на кузове автомобиля.

Снимите защитную ленту с краев молдинга.

Установите молдинг на 16 фиксаторов, размещенных на кузове автомобиля.

Снимите защитную ленту с краев молдинга.

Надавите на вентиляционную решетку в направлении, указанном стрелкой на рисунке, чтобы ввести в зацепление 10 захватов, и установите вентиляционную решетку.

Введите в зацепление 5 захватов и 2 фиксатора и установите вентиляционную решетку.

Остановите электродвигатель стеклоочистителя в положении автоматического ограничителя хода.

Обработайте зубчатую часть рычага стеклоочистителя круглым напильником или аналогичным инструментом.

Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.

Установите рычаг и щетку стеклоочистителя и закрепите их гайкой. Убедитесь, что рычаг и щетка стеклоочистителя находятся в положении, показанном на рисунке.

Момент затяжки:

22 Н*м{224 кгс*см, 16 фунт-сила-футов}

УКАЗАНИЕ:

Удерживайте рукой шарнир рычага стеклоочистителя так, чтобы затянуть гайку.

Стандартное измерение:

Участок	Заданные условия
А (для моделей с левосторонним рулевым управлением)	25,3 мм (0,996 дюйма)
В (для моделей с левосторонним рулевым управлением)	26,2 мм (1,031 дюйма)
C (для моделей с правосторонним рулевым управлением)	21,8 мм (0,858 дюйма)
D (для моделей с правосторонним рулевым управлением)	28,9 мм (1,138 дюйма)

Остановите электродвигатель стеклоочистителя в положении автоматического ограничителя хода.

Обработайте зубчатую часть рычага стеклоочистителя круглым напильником или аналогичным инструментом.

Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.

Установите рычаг и щетку стеклоочистителя и закрепите их гайкой. Убедитесь, что рычаг и щетка стеклоочистителя находятся в положении, показанном на рисунке.

Момент затяжки:

22 Н*м{224 кгс*см, 16 фунт-сила-футов}

УКАЗАНИЕ:

Удерживайте рукой шарнир рычага стеклоочистителя так, чтобы затянуть гайку.

Стандартное измерение:

Участок	Заданные условия
А (для моделей с левосторонним рулевым управлением)	28,9 мм (1,138 дюйма)
В (для моделей с левосторонним рулевым управлением)	21,8 мм (0,858 дюйма)
C (для моделей с правосторонним рулевым управлением)	26,2 мм (1,031 дюйма)
D (для моделей с правосторонним рулевым управлением)	25,3 мм (0,996 дюйма)

Приведите в действие передние стеклоочистители, одновременно распыляя омывающую жидкость на ветровое стекло. Убедитесь, что передние стеклоочистители работают надлежащим образом и не задевают кузов автомобиля.

Нажмите на прокладку между крылом и кожухом в направлении, указанном стрелкой на рисунке, чтобы ввести в зацепление 2 захвата, и установите прокладку.

Установите боковую крышку и закрепите ее 3 фиксаторами.

Установите боковую крышку и закрепите ее 3 фиксаторами.

Установите сальник и закрепите его 7 фиксаторами.

Испытание на герметичность выполняйте после того, как герметик полностью затвердеет.

Нанесите на все выявленные места утечек герметизирующий состав для стекол автомобиля.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
