Освещение. Система Освещения Цепь Освещения Подножки

Правый главный ЭБУ кузова получает данные о состоянии датчика положения замка двери и выключателя зажигания, и включает лампы освещения подножек. Он также принимает данные о положении рычага переключения передач и управляет освещением.

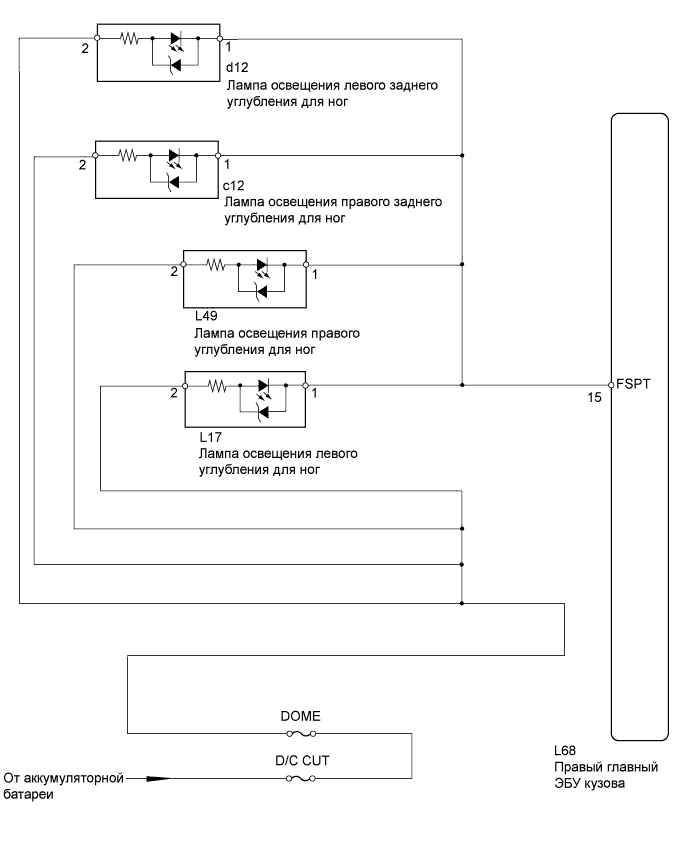

СХЕМА СОЕДИНЕНИЙ

Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Освещения Подножки

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ (ЛАМПЫ ОСВЕЩЕНИЯ УГЛУБЛЕНИЯ ДЛЯ НОГ)

Убедитесь в том, что при открывании двери включается соответствующая лампа.

Результат
Результат	Следующий шаг
Не включаются все лампы	А
Не включается лампа освещения левого углубления для ног	B
Не включается лампа освещения правого углубления для ног	C
Не включается лампа освещения левого заднего углубления для ног	D
Не включается лампа освещения правого заднего углубления для ног	E

А

2.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА ОСВЕЩЕНИЯ ПОДНОЖКИ)

Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа освещения подножки горит.

Правый главный ЭБУ кузова
Параметр / Устройство	Описание проверки	Замечание по диагностике
Step Light Operation	Включение / выключение лампы освещения подножки	-

OK:: Лампа освещения подножки горит.

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

NG

3.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (DOME, D/C CUT)

Извлеките предохранители DOME и D/C CUT из блока реле № 1 моторного отсека.

Измерьте сопротивление предохранителей.
Номинальное сопротивление:
Менее 1 Ом

ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

4.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ ЛЕВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ

Временно замените лампу освещения левого углубления для ног новой или заведомо исправной.

Убедитесь в том, что лампа освещения левого углубления для ног горит.
OK:
Лампа освещения левого углубления для ног горит.

КОНЕЦ

NG

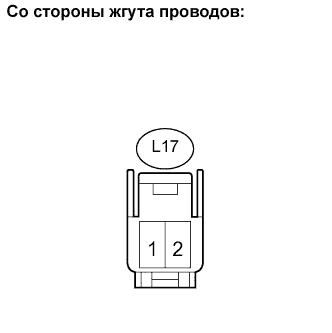

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ОСВЕЩЕНИЯ ЛЕВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

Отсоедините разъем L17 фары.

Измерьте напряжение на разъеме со стороны жгута проводов.
Номинальное напряжение:
Контакты для подключения диагностического прибора
Заданные условия
L17-2 - масса
10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

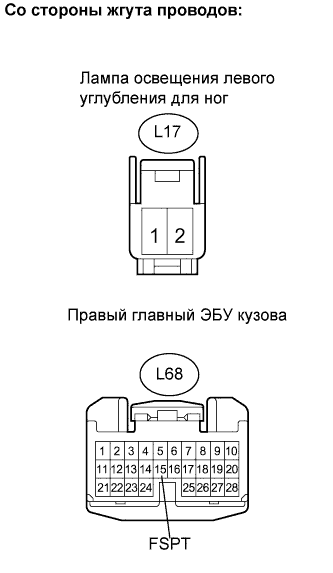

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ОСВЕЩЕНИЯ ЛЕВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ – ЭБУ)

Отсоедините разъем L17 фары.

Отсоедините разъем L68 ЭБУ.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L17-1 - L68-15 (FSPT)	Менее 1 Ом
L17-1 - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

7.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПРАВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ

Временно замените лампу освещения правого углубления для ног новой или заведомо исправной.

Убедитесь в том, что лампа освещения правого углубления для ног горит.
OK:
Лампа освещения правого углубления для ног горит.

КОНЕЦ

NG

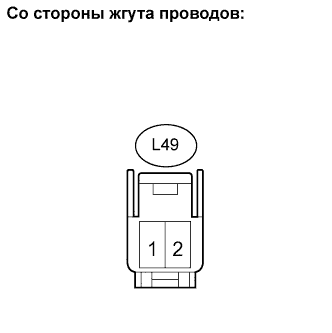

8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ОСВЕЩЕНИЯ ПРАВОГО ЗАДНЕГО УГЛУБЛЕНИЯ ДЛЯ НОГ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

Отсоедините разъем L49 фары.

Измерьте напряжение на разъеме со стороны жгута проводов.
Номинальное напряжение:
Контакты для подключения диагностического прибора
Заданные условия
L49-2 - масса
10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

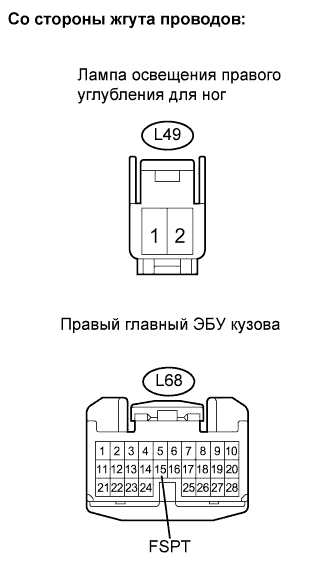

9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ОСВЕЩЕНИЯ ПРАВОГО ЗАДНЕГО УГЛУБЛЕНИЯ ДЛЯ НОГ – ЭБУ)

Отсоедините разъем L49 фары.

Отсоедините разъем L68 ЭБУ.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L49-1 - L68-15 (FSPT)	Менее 1 Ом
L49-1 - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

10.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ ЗАДНЕГО ЛЕВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ

Временно замените лампу освещения заднего левого углубления для ног новой или заведомо исправной.

Убедитесь в том, что лампа освещения заднего левого углубления для ног горит.
OK:
Лампа освещения заднего левого углубления для ног горит.

КОНЕЦ

NG

11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ОСВЕЩЕНИЯ ЗАДНЕГО ЛЕВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

Отсоедините разъем d12 лампы.

Измерьте напряжение на разъеме со стороны жгута проводов.
Номинальное напряжение:
Контакты для подключения диагностического прибора
Заданные условия
d12-2 - масса
10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

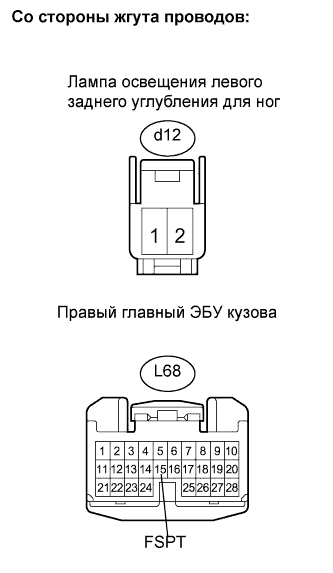

12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ОСВЕЩЕНИЯ ЗАДНЕГО ЛЕВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ – ЭБУ)

Отсоедините разъем d12 лампы.

Отсоедините разъем L68 ЭБУ.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
d12-1 - L68-15 (FSPT)	Менее 1 Ом
d12-1 - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

13.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ ЗАДНЕГО ПРАВОГО УГЛУБЛЕНИЯ ДЛЯ НОГ

Временно замените лампу освещения заднего правого углубления для ног новой или заведомо исправной.

Убедитесь в том, что лампа освещения заднего углубления для ног горит.
OK:
Лампа освещения заднего углубления для ног горит.

КОНЕЦ

NG

14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ОСВЕЩЕНИЯ ПРАВОГО ЗАДНЕГО УГЛУБЛЕНИЯ ДЛЯ НОГ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

Отсоедините разъем c12 лампы.

Измерьте напряжение на разъеме со стороны жгута проводов.
Номинальное напряжение:
Контакты для подключения диагностического прибора
Заданные условия
c12-2 - масса
10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

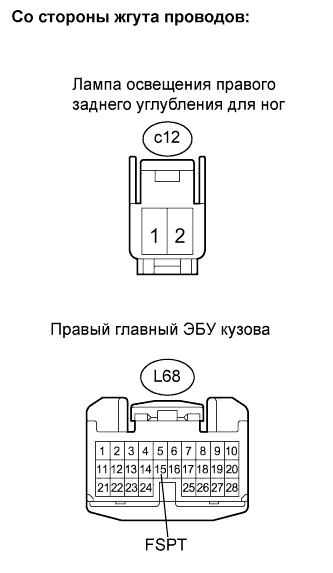

15.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ОСВЕЩЕНИЯ ПРАВОГО ЗАДНЕГО УГЛУБЛЕНИЯ ДЛЯ НОГ – ЭБУ)

Отсоедините разъем c12 лампы.

Отсоедините разъем L68 ЭБУ.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
c12-1 - L68-15 (FSPT)	Менее 1 Ом
c12-1 - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Контакты для подключения диагностического прибора	Заданные условия
L17-2 - масса	10-14 В

Контакты для подключения диагностического прибора	Заданные условия
L49-2 - масса	10-14 В

Контакты для подключения диагностического прибора	Заданные условия
d12-2 - масса	10-14 В

Контакты для подключения диагностического прибора	Заданные условия
c12-2 - масса	10-14 В
