Система Освещения Цепь Лампы Освещения Салона

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА ОСВЕЩЕНИЯ САЛОНА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – ЛАМПА)

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (DOME, D/C CUT)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ – МАССА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ – ЛАМПА ОСВЕЩЕНИЯ САЛОНА)

ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

ОПИСАНИЕ

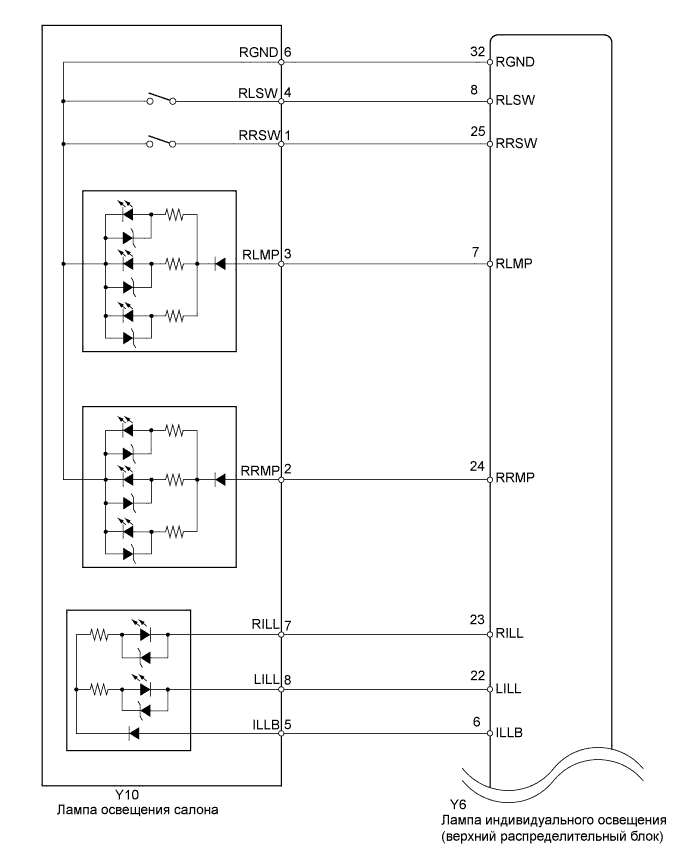

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа освещения салона (лампа освещения сиденья) включается.



   Левый главный ЭБУ кузова

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Seat Light operation	Включение / выключение лампы освещения сиденья	-

   OK:

   Лампа освещения салона (лампа освещения сиденья) включается.

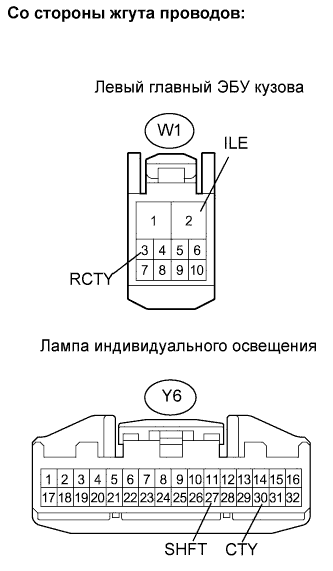

1. Отсоедините разъем W1 ЭБУ.


2. Отсоедините разъем Y6 лампы.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   W1-3 (RCTY) - Y6-27 (SHFT)	Менее 1 Ом
   W1-2 (ILE) - Y6-30 (CTY)	Менее 1 Ом
   W1-3 (RCTY) - масса	10 кОм или более
   W1-2 (ILE) - масса	10 кОм или более

1. Извлеките предохранители DOME и D/C CUT из блока реле № 1 моторного отсека.


2. Измерьте сопротивление предохранителей.


   Номинальное сопротивление:

   Менее 1 Ом

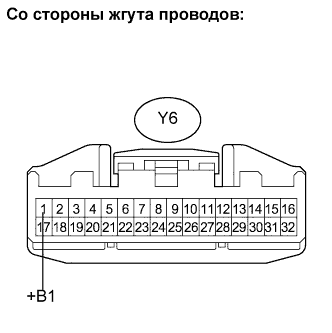

1. Отсоедините разъем Y6 лампы.


2. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   Y6-1 (+B1) - масса	10-14 В

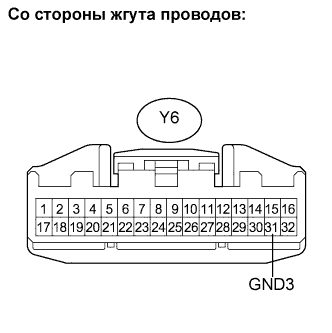

1. Отсоедините разъем Y6 лампы.


2. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   Y6-31 (GND3) - масса	Менее 1 Ом

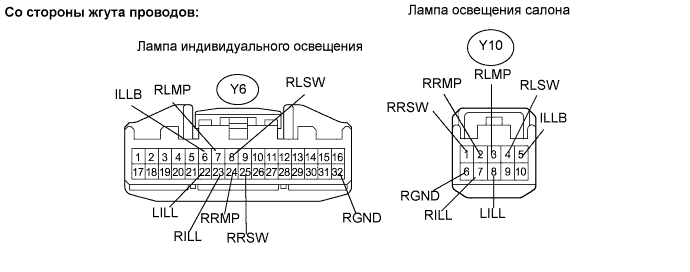

1. Отсоедините разъемы Y6 и Y10 ламп.


2. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   Y6-32 (RGND) - Y10-6 (RGND)	Менее 1 Ом
   Y6-8 (RLSW) - Y10-4 (RLSW)	Менее 1 Ом
   Y6-25 (RRSW) - Y10-1 (RRSW)	Менее 1 Ом
   Y6-7 (RLMP) - Y10-3 (RLMP)	Менее 1 Ом
   Y6-24 (RRMP) - Y10-2 (RRMP)	Менее 1 Ом
   Y6-23 (RILL) - Y10-7 (RILL)	Менее 1 Ом
   Y6-22 (LILL) - Y10-8 (LILL)	Менее 1 Ом
   Y6-6 (ILLB) - Y10-5 (ILLB)	Менее 1 Ом
   Y6-32 (RGND) - масса	10 кОм или более
   Y6-8 (RLSW) - масса	10 кОм или более
   Y6-25 (RRSW) - масса	10 кОм или более
   Y6-7 (RLMP) - масса	10 кОм или более
   Y6-24 (RRMP) - масса	10 кОм или более
   Y6-23 (RILL) - масса	10 кОм или более
   Y6-22 (LILL) - масса	10 кОм или более
   Y6-6 (ILLB) - масса	10 кОм или более

1. Временно замените лампу освещения салона новой или заведомо исправной.


2. Проверьте, включается ли лампа.


   OK:

   Лампа освещения салона включается.
