Система Освещения Цепь Датчика Высоты Подвески

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ

ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ AFS – ДАТЧИК ВЫСОТЫ ПОДВЕСКИ)

ОПИСАНИЕ

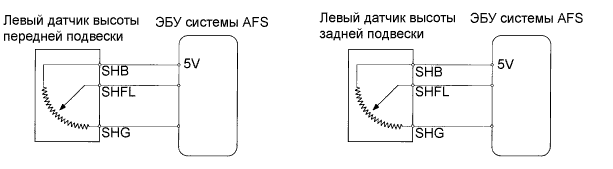

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

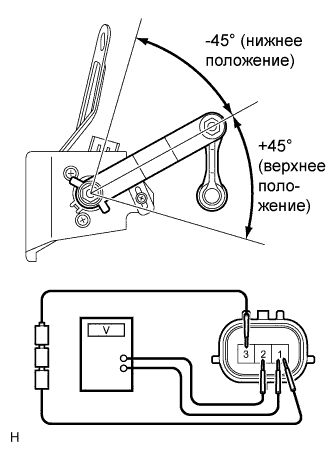

1. Соедините последовательно 3 сухие батареи (1,5 В).


2. Снимите левый передний датчик высоты подвески.


3. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод – к контакту 3.


4. Измерьте напряжение между контактами 2 и 1, медленно двигая тягу вверх-вниз.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   2 (SHFL) - 1 (SHG)	+45° (верхнее положение)	Приблизительно 4,5 В
   2 (SHFL) - 1 (SHG)	0° (норма)	Приблизительно 2,5 В
   2 (SHFL) - 1 (SHG)	-45° (нижнее положение)	Приблизительно 0,5 В

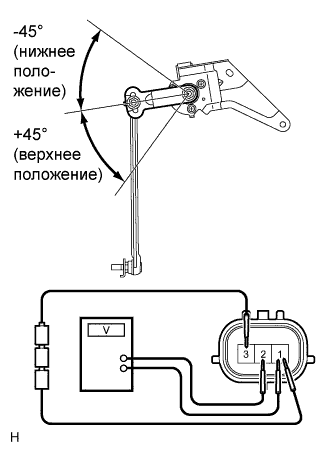

1. Соедините последовательно 3 сухие батареи (1,5 В).


2. Снимите левый задний датчик высоты подвески.


3. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод – к контакту 3.


4. Измерьте напряжение между контактами 2 и 1, медленно двигая тягу вверх-вниз.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   2 (SHRL) - 1 (SHG)	+45° (верхнее положение)	Приблизительно 4,5 В
   2 (SHRL) - 1 (SHG)	0° (норма)	Приблизительно 2,5 В
   2 (SHRL) - 1 (SHG)	-45° (нижнее положение)	Приблизительно 0,5 В

1. Проверьте жгут проводов между ЭБУ системы AFS и левым передним датчиком высоты подвески.


   1. Отсоедините разъем A30 ЭБУ.


   2. Отсоедините разъем A21 датчика.


   3. Измерьте сопротивление разъемов со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      A30-17 (SGF) - A21-1 (SHG)	Менее 1 Ом
      A30-2 (SHFL) - A21-2 (SHFL)	Менее 1 Ом
      A30-1 (SBF) - A21-3 (SHB)	Менее 1 Ом
      A30-17 (SGF) - масса	10 кОм или более
      A30-2 (SHFL) - масса	10 кОм или более
      A30-1 (SBF) - масса	10 кОм или более

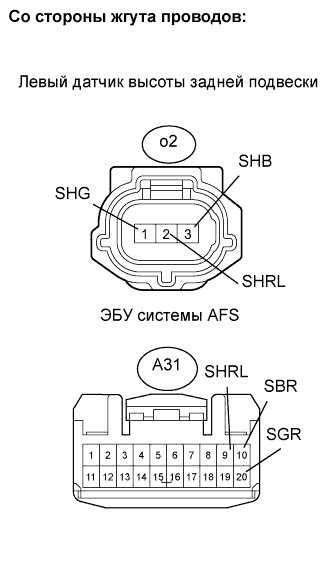

2. Проверьте жгут проводов между ЭБУ системы AFS и левым задним датчиком высоты подвески.


   1. Отсоедините разъем А31 ЭБУ.


   2. Отсоедините разъем o2 датчика.


   3. Измерьте сопротивление разъемов со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      A31-20 (SGR) - o2-1 (SHG)	Менее 1 Ом
      A31-9 (SHRL) - o2-2 (SHRL)	Менее 1 Ом
      A31-10 (SBR) - o2-3 (SHB)	Менее 1 Ом
      A31-20 (SGR) - масса	10 кОм или более
      A31-9 (SHRL) - масса	10 кОм или более
      A31-10 (SBR) - масса	10 кОм или более
