Система Освещения Цепь Привода Системы Управления Уровнем Фар

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – ФАРА)

ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

ОПИСАНИЕ

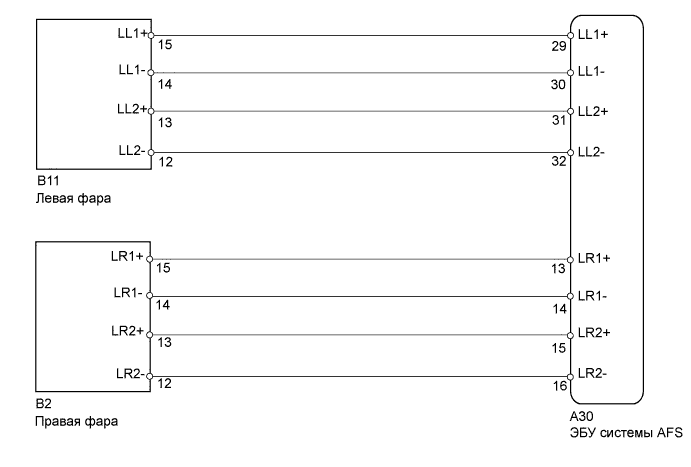

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Отсоедините разъем A30 ЭБУ.


2. Отсоедините разъемы B11 и B2 фар.


3. Измерьте сопротивление разъемов со стороны жгута проводов.



   Номинальное сопротивление:

   Для левой стороны

   Контакты для подключения диагностического прибора	Заданные условия
   A30-29 (LL1+) - B11-15 (LL1+)	Менее 1 Ом
   A30-30 (LL1-) - B11-14 (LL1-)	Менее 1 Ом
   A30-31 (LL2+) - B11-13 (LL2+)	Менее 1 Ом
   A30-32 (LL2-) - B11-12 (LL2-)	Менее 1 Ом
   A30-29 (LL1+) - масса	10 кОм или более
   A30-30 (LL1-) - масса	10 кОм или более
   A30-31 (LL2+) - масса	10 кОм или более
   A30-32 (LL2-) - масса	10 кОм или более

   Для правой стороны

   Контакты для подключения диагностического прибора	Заданные условия
   A30-13 (LR1+) - B2-15 (LR1+)	Менее 1 Ом
   A30-14 (LR1-) - B2-14 (LR1-)	Менее 1 Ом
   A30-15 (LR2+) - B2-13 (LR2+)	Менее 1 Ом
   A30-16 (LR2-) - B2-12 (LR2-)	Менее 1 Ом
   A30-13 (LR1+) - масса	10 кОм или более
   A30-14 (LR1-) - масса	10 кОм или более
   A30-15 (LR2+) - масса	10 кОм или более
   A30-16 (LR2-) - масса	10 кОм или более

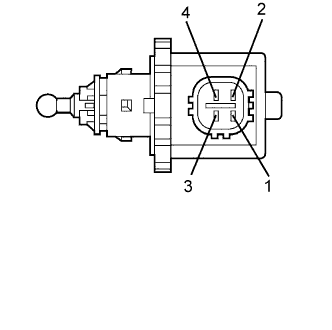

1. Измерьте сопротивление электродвигателя.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   1 - 2	5,8-12,5 Ом
   3 - 4	5,8-12,5 Ом

   УКАЗАНИЕ:

   Измеряйте сопротивление после того, как фара остынет.
