СИСТЕМА ОСВЕЩЕНИЯ - Цепь лампы освещения багажника


ОПИСАНИЕ

Левый главный ЭБУ кузова получает данные о состоянии двери багажника и включает лампу освещения багажного отделения.

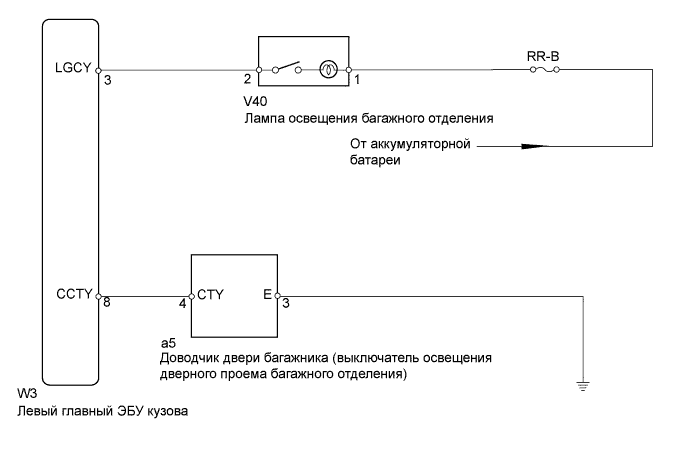

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Багажника


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ)

  1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа освещения багажного отделения горит.

    Левый главный ЭБУ кузова
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Luggage Light control
    		Включение / выключение управления освещением багажного отделения
    		-
    OK:
    Лампа освещения багажного отделения включается.


OK
Перейдите к шагу 5
NG


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (RR-B)

  1. Извлеките предохранитель RR-B из заднего ЭБУ сети мультиплексной связи.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


Перейдите к шагу 4

3.СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Временно замените лампу освещения багажного отделения новой или заведомо исправной.

  1. Установите выключатель освещения багажного отделения в положение ON (ВКЛ).

  1. Проверьте, включается ли лампа.

    OK:
    Лампа освещения багажного отделения включается.


OK
КОНЕЦ
NG


Перейдите к шагу 5

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Багажника

  1. Отсоедините разъем W3 ЭБУ.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    W3-3 (LGCY) - масса
    		Выключатель освещения багажного отделения в положении ON (ВКЛ)
    		10-14 В
    W3-3 (LGCY) - масса
    		Выключатель освещения багажного отделения в положении OFF (ВЫКЛ)
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ДОВОДЧИК ДВЕРИ БАГАЖНИКА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНИКА)

  1. Проверьте выключатель освещения проема двери багажника (см. стр. Нажмите здесь).

OK:
Доводчик двери багажника (выключатель освещения проема двери багажника) работает нормально.


NG
ЗАМЕНИТЕ ДОВОДЧИК ДВЕРИ БАГАЖНИКА
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДОВОДЧИК ДВЕРИ – ЭБУ И МАССА)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Багажника

  1. Отсоедините разъем W3 ЭБУ.

  1. Отсоедините разъем a5 доводчика.

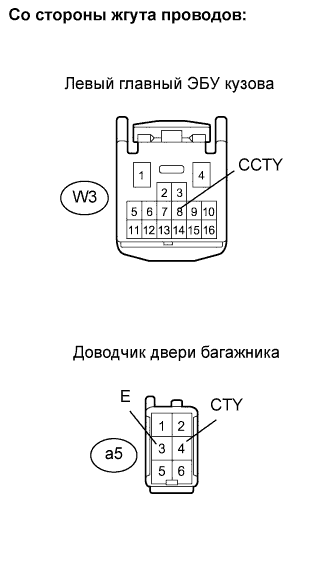

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W3-8 (CCTY) - a5-4 (CTY)
    		Менее 1 Ом
    a5-3 (E) - масса
    		Менее 1 Ом
    W3-8 (CCTY) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
