Система Освещения Цепь Фонаря Заднего Хода

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ФОНАРЬ ЗАДНЕГО ХОДА)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ)

ЗАМЕНИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – ЛАМПА И МАССА)

ОПИСАНИЕ

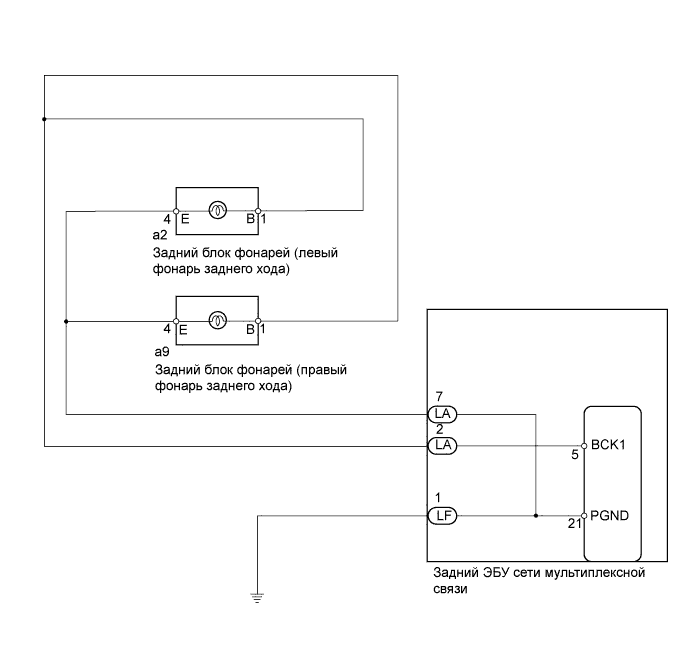

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что фонарь заднего хода включается.



   Задний ЭБУ сети мультиплексной связи

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Backup light	Включение / выключение света заднего хода	-

   OK:

   Фонарь заднего хода включается.


1. Проверьте работоспособность датчика положения паркинга/нейтрали в режиме Data List.



   ЭБУ системы AFS

   Параметр / Устройство	Измеряемый параметр / отображение на дисплее (диапазон)	Нормальное состояние	Замечание по диагностике
   Shift Pos-R	Сигнал положения R трансмиссии / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): рычаг переключения передач в положении R OFF (ВЫКЛ): рычаг переключения передач не в положении R	-

1. Временно замените лампу фонаря заднего хода новой или заведомо исправной.


2. Проверьте, включается ли лампа фонаря.


   OK:

   Лампа фонаря заднего хода включается.


1. Проверьте жгут проводов между задним блоком фонарей (левым фонарем заднего хода) и задним ЭБУ сети мультиплексной связи, а также между задним блоком фонарей (левым фонарем заднего хода) и массой.


   1. Отсоедините разъем a2 лампы.


   2. Отсоедините разъем LA ЭБУ.


   3. Измерьте сопротивление разъемов со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      LA-2 (BCK1) - a2-1 (B)	Менее 1 Ом
      LA-2 (BCK1) - масса	10 кОм или более

   4. Подсоедините разъем LA ЭБУ.


   5. Измерьте сопротивление разъема со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      a2-4 (E) - масса	Менее 1 Ом

2. Проверьте жгут проводов между задним блоком фонарей (правым фонарем заднего хода) и задним ЭБУ сети мультиплексной связи, а также между задним блоком фонарей (правым фонарем заднего хода) и массой.


   1. Отсоедините разъем a9 лампы.


   2. Отсоедините разъем LA ЭБУ.


   3. Измерьте сопротивление разъемов со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      LA-2 (BCK1) - a9-1 (B)	Менее 1 Ом
      LA-2 (BCK1) - масса	10 кОм или более

   4. Подсоедините разъем LA ЭБУ.


   5. Измерьте сопротивление разъема со стороны жгута проводов.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      a9-4 (E) - масса	Менее 1 Ом
