СИСТЕМА ОСВЕЩЕНИЯ - Цепь фар (дальний свет)


ОПИСАНИЕ

ЭБУ передних фар получает сигнал о положении HI переключателя света фар от комбинированного переключателя и включает фары.

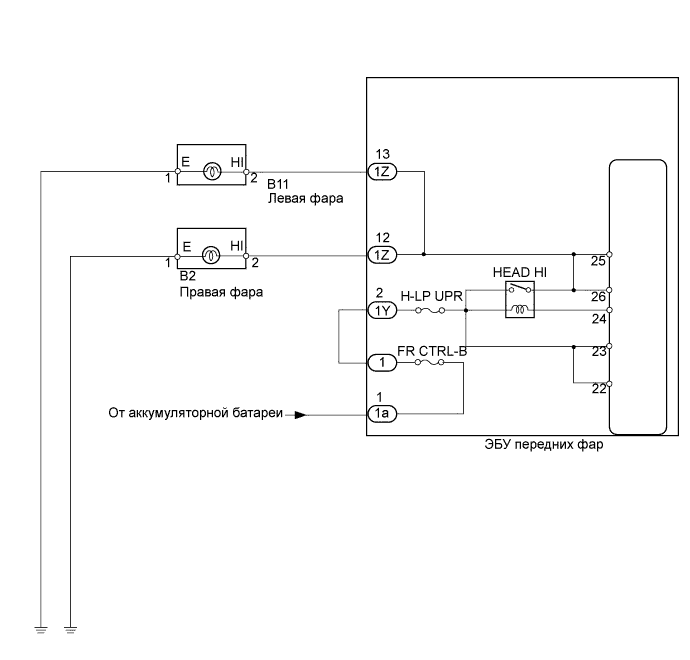

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Фар (Дальний Свет)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ФАРА)

  1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что фара включается.

    ЭБУ передних фар
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Light HEAD (High)
    		Включение / выключение дальнего света фар
    		-
    OK:
    Фары светятся.


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (H-LP UPR, FR CTRL-B)

  1. Извлеките предохранители FR CTRL-B и H-LP UPR из блока реле № 1 моторного отсека.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ЗАМЕНИТЕ ЛАМПУ ФАРЫ № 1

  1. Временно замените лампу фары № 1 новой или заведомо исправной.

  1. Проверьте, включается ли лампа.

    OK:
    Лампа фары № 1 включается.


OK
КОНЕЦ
NG


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Фар (Дальний Свет)

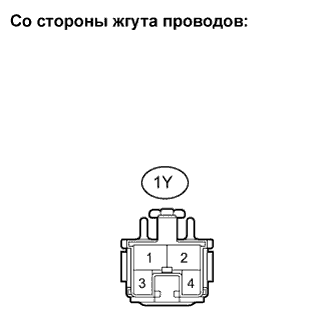

  1. Отсоедините разъем 1Y ЭБУ.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1Y-2 - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – МАССА)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Фар (Дальний Свет)

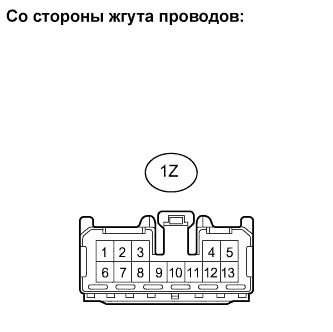

  1. Отсоедините разъем 1Z ЭБУ.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1Z-13 - масса
    		Менее 1 Ом
    1Z-12 - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
