СИСТЕМА ОСВЕЩЕНИЯ - Цепь задних фонарей |
ОПИСАНИЕ
Переднее освещение:ЭБУ передних фар получает данные о положении выключателя задних фонарей от комбинированного переключателя и включает габаритные фонари.Заднее освещение:Задний ЭБУ сети мультиплексной связи получает данные о положении выключателя задних фонарей от комбинированного переключателя и включает задние фонари и лампу освещения номерного знака.

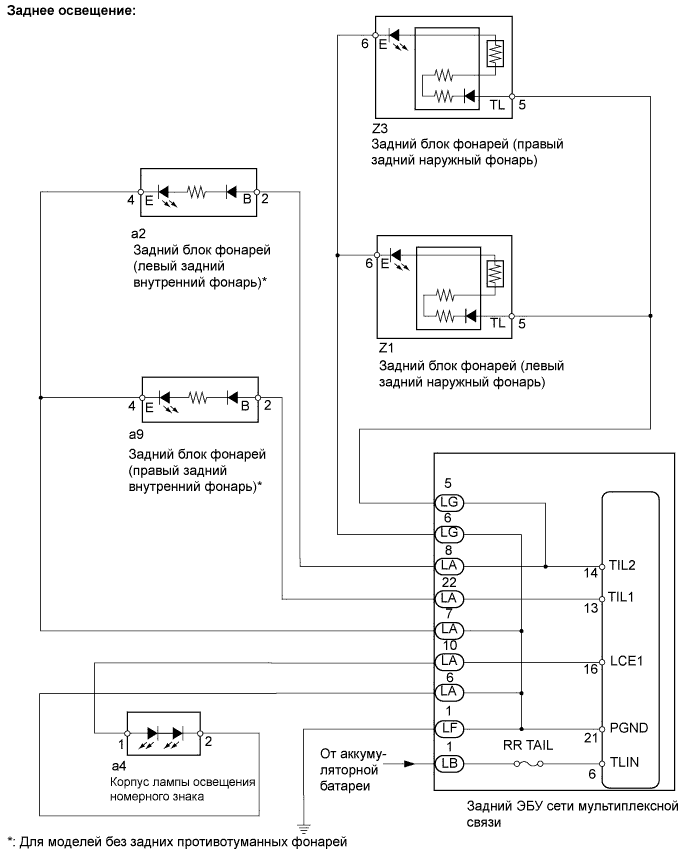

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.ПРОВЕРЬТЕ РАБОТУ (ПЕРЕДНЕГО ИЛИ ЗАДНЕГО ОСВЕЩЕНИЯ) |
Управляя переключателем задних фонарей, убедитесь, что включаются следующие световые приборы.
РезультатРезультат
| Следующий шаг
|
Переднее освещение не включается
| А
|
Заднее освещение не включается
| B
|
2.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГАБАРИТНЫЕ ФОНАРИ) |
Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что габаритный фонарь включен.
ЭБУ передних фарПараметр / Устройство
| Описание проверки
| Замечание по диагностике
|
Clearance light operation
| Включение / выключение габаритных фонарей
| -
|
- OK:
- Лампа светится.
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
|
3.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (FR TAIL, FR CTRL-AM) |
Извлеките предохранитель FR CTRL-AM FR TAIL из блока реле № 1 моторного отсека.
Измерьте сопротивление предохранителей.
- Номинальное сопротивление:
- Менее 1 Ом
| ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
|
|
4.ЗАМЕНИТЕ ЛАМПУ ГАБАРИТНОГО ФОНАРЯ |
Временно замените лампу габаритного фонаря новой или заведомо исправной.
Проверьте, загорается ли лампа.
- OK:
- Лампа габаритного фонаря горит.
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ) |
Отсоедините разъем 1Y ЭБУ.
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
1Y-1 - масса
| 10-14 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – МАССА) |
Отсоедините разъем 1Z ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
1Z-8 - масса
| Менее 1 Ом
|
1Z-9 - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
7.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗАДНИЕ ФОНАРИ И ЛАМПЫ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА) |
Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команды управления и убедитесь, что задний фонарь и лампа освещения номерного знака включаются.
Задний ЭБУ сети мультиплексной связиПараметр / Устройство
| Описание проверки
| Замечание по диагностике
|
Tail Light
| Включение / выключение задних фонарей
| -
|
License light
| Включение / выключение ламп освещения номерного знака
| -
|
- OK:
- Лампы включаются.
РезультатРезультат
| Следующий шаг
|
Не включаются все лампы
| А
|
Не включаются задние фонари (внутренний левый или внутренний правый)*
| B
|
Не включаются задние фонари (наружный левый или наружный правый)
| C
|
Не включается лампа освещения номерного знака
| D
|
OK
| E
|
- УКАЗАНИЕ:
- *: для моделей без задних противотуманных фонарей
| |
|
| |
|
| |
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
|
8.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (RR TAIL) |
Извлеките предохранитель RR TAIL из заднего ЭБУ сети мультиплексной связи.
Измерьте сопротивление плавкого предохранителя.
- Номинальное сопротивление:
- Менее 1 Ом
| ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
|
|

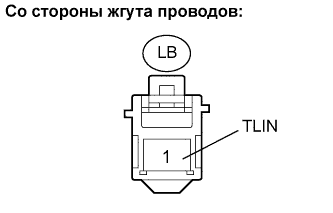

9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ) |
Отсоедините разъем LB ЭБУ.
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
LB-1 (TLIN) - масса
| 10-14 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – ЗАДНИЙ БЛОК ФОНАРЕЙ И МАССА) |

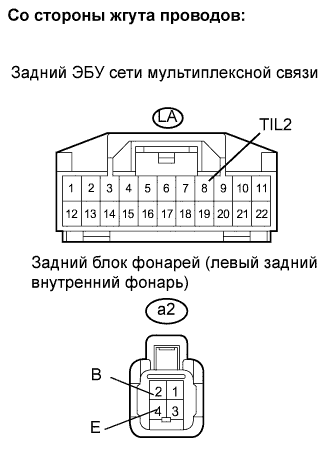

Проверьте жгут проводов между задним блоком фонарей (левым задним внутренним фонарем) и задним ЭБУ сети мультиплексной связи, а также между задним блоком фонарей (левым задним внутренним фонарем) и массой.
Отсоедините разъем LA ЭБУ.
Отсоедините разъем a2 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
LA-8 (TIL2) - a2-2 (B)
| Менее 1 Ом
|
LA-8 (TIL2) - масса
| 10 кОм или более
|
Подсоедините разъем LA ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
a2-4 (E) - масса
| Менее 1 Ом
|

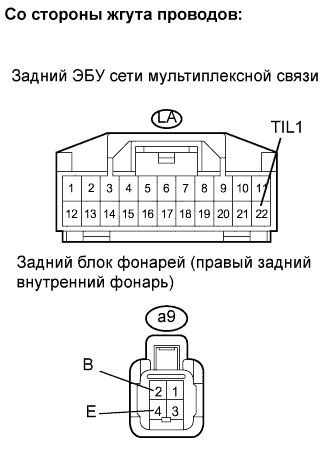

Проверьте жгут проводов между задним блоком фонарей (правым задним внутренним фонарем) и задним ЭБУ сети мультиплексной связи, а также между задним блоком фонарей (правым задним внутренним фонарем) и массой.
Отсоедините разъем LA ЭБУ.
Отсоедините разъем a9 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
LA-22 (TIL1) - a9-2 (B)
| Менее 1 Ом
|
LA-22 (TIL1) - масса
| 10 кОм или более
|
Подсоедините разъем LA ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
a9-4 (E) - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
11.ЗАМЕНИТЕ ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ (ЛЕВЫЙ ИЛИ ПРАВЫЙ ЗАДНИЙ ВНУТРЕННИЙ ФОНАРЬ) |
Временно замените задний блок фонарей (левый или правый задний внутренний фонарь) новым или заведомо исправным.
Проверьте, включается ли задний блок фонарей.
- OK:
- Блок фонарей включается.
NG |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – ЗАДНИЙ БЛОК ФОНАРЕЙ И МАССА) |

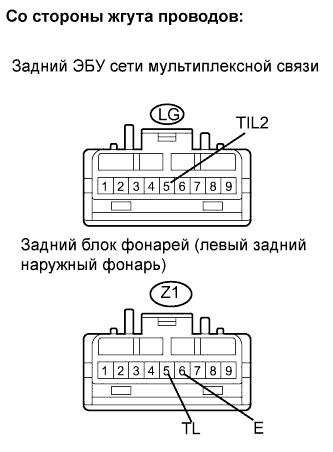

Проверьте жгут проводов между задним блоком фонарей (левым задним наружным фонарем) и задним ЭБУ сети мультиплексной связи, а также между задним блоком фонарей (левым задним наружным фонарем) и массой.
Отсоедините разъем LG ЭБУ.
Отсоедините разъем Z1 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
LG-5 (TIL2) - Z1-5 (TL)
| Менее 1 Ом
|
LG-5 (TIL2) - масса
| 10 кОм или более
|
Подсоедините разъем LG ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Z1-6 (E) - масса
| Менее 1 Ом
|

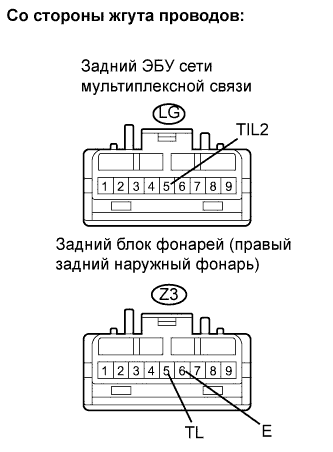

Проверьте жгут проводов между задним блоком фонарей (правым задним наружным фонарем) и задним ЭБУ сети мультиплексной связи, а также между задним блоком фонарей (правым задним наружным фонарем) и массой.
Отсоедините разъем LG ЭБУ.
Отсоедините разъем Z3 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
LG-5 (TIL2) - Z3-5 (TL)
| Менее 1 Ом
|
LG-5 (TIL2) - масса
| 10 кОм или более
|
Подсоедините разъем LG ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Z3-6 (E) - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
13.ЗАМЕНИТЕ ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ (ЛЕВЫЙ ИЛИ ПРАВЫЙ НАРУЖНЫЙ ВНУТРЕННИЙ ФОНАРЬ) |
Временно замените задний блок фонарей (левый или правый наружный внутренний фонарь) новым или заведомо исправным.
Проверьте, включается ли задний блок фонарей.
- OK:
- Блок фонарей включается.
NG |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|

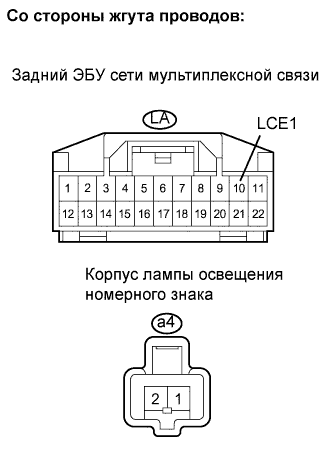

14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – ЗАДНИЙ БЛОК ФОНАРЕЙ И МАССА) |
Отсоедините разъем LA ЭБУ.
Подсоедините разъем a4 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
LA-10 (LCE1) - a4-1
| Менее 1 Ом
|
LA-10 (LCE1) - масса
| 10 кОм или более
|
Подсоедините разъем LA ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
a4-2 - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
15.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА |
Временно замените лампу освещения номерного знака новой или заведомо исправной.
Проверьте, светится ли лампа.
- OK:
- Лампа светится.
NG |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
