Система Освещения Цепь Выключателя Аварийной Сигнализации

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА И МАССА)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

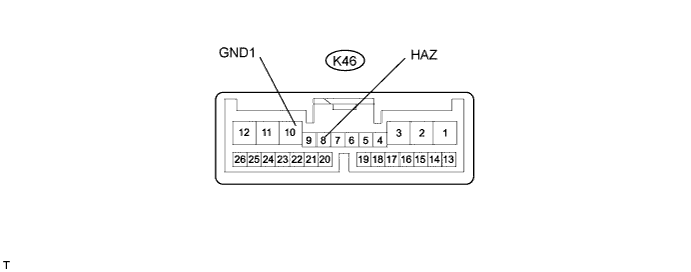

1. Отсоедините разъем L46 дисплея.


2. Измерьте сопротивление разъема со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   L46-8 (HAZ) - L46-10 (GND1)	Выключатель аварийной сигнализации в положении OFF (ВЫКЛ)	10 кОм или более
   L46-8 (HAZ) - L46-10 (GND1)	Выключатель аварийной сигнализации в положении ON (ВКЛ)	Менее 1 Ом

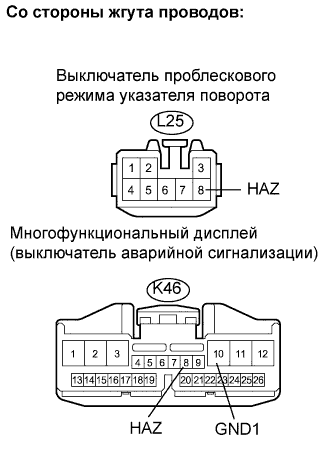

1. Отсоедините разъем L46 дисплея.


2. Отсоедините разъем L25 выключателя проблескового режима.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L46-8 (HAZ) - L25-8 (HAZ)	Менее 1 Ом
   L46-10 (GND1) - масса	Менее 1 Ом
   L46-8 (HAZ) - масса	10 кОм или более
