СИСТЕМА ОСВЕЩЕНИЯ - Цепь указателей поворота |
ОПИСАНИЕ
После получения сигнала переключателя указателей поворота из левого главного ЭБУ кузова, левый главный ЭБУ кузова включает указатель поворота.Левый главный ЭБУ кузова приводит в действие реле проблескового режима, тогда как противоугонная система включает звуковые сигналы, указатель поворота и контрольную лампу аварийной сигнализации.

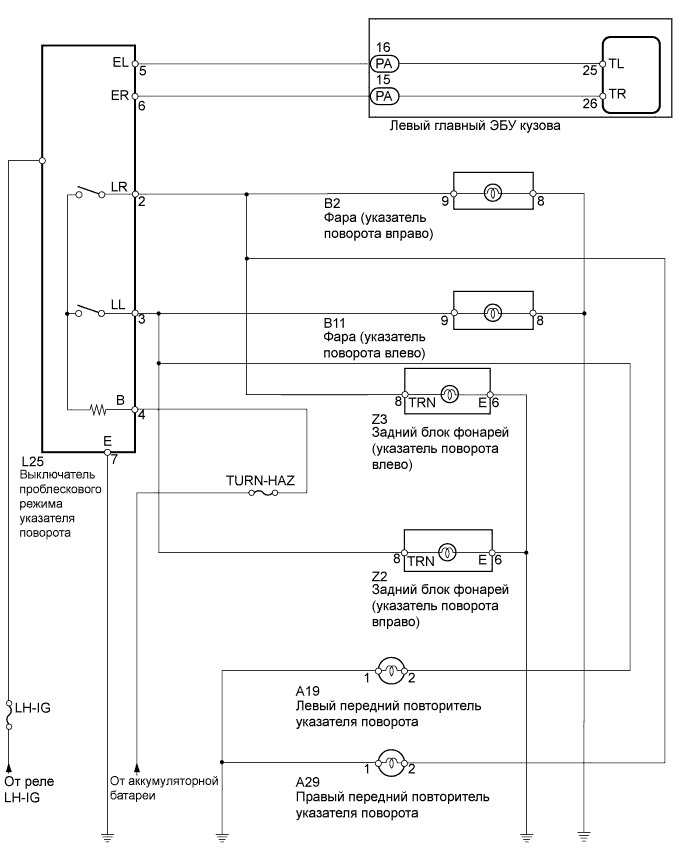

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.ПРОВЕРЬТЕ РАБОТУ (УКАЗАТЕЛЯ ПОВОРОТА) |
Убедитесь, что при управлении переключателем указателей поворота мигает соответствующий указатель поворота.
РезультатРезультат
| Следующий шаг
|
Не мигают все указатели и повторители
| А
|
Не мигает фара (левого или правого поворота)
| B
|
Не мигает указатель поворота (передний с левой или правой стороны)
| C
|
Не мигает задний блок фонарей (левый или правый)
| D
|
2.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УКАЗАТЕЛЬ ПОВОРОТА) |
Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что указатель поворота мигает.
Левый главный ЭБУ кузоваПараметр / Устройство
| Описание проверки
| Замечание по диагностике
|
Turn Lamp RH
| Включение / выключение указателей поворота
| -
|
Turn Lamp LH
| Включение / выключение указателей поворота
| -
|
- OK:
- Указатель поворота мигает.
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
|
3.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (TURN-HAZ, LH-IG) |
Извлеките предохранитель LH-IG из левого главного ЭБУ кузова.
Извлеките предохранитель TURN-HAZ из распределительного блока № 1 моторного отсека.
Измерьте сопротивление предохранителей.
- Номинальное сопротивление:
- Менее 1 Ом
| ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
|
|
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |

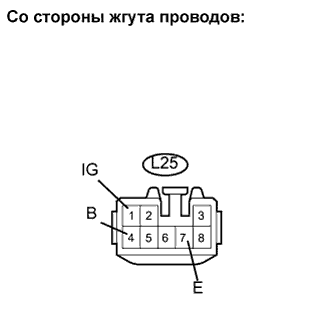

Отсоедините разъем L25 выключателя проблескового режима.
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
L25-1 (IG) - масса
| Зажигание включено (IG)
| 10-14 В
|
L25-4 (B) - масса
| Всегда
| 10-14 В
|
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L25-7 (E) - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА – ЭБУ) |

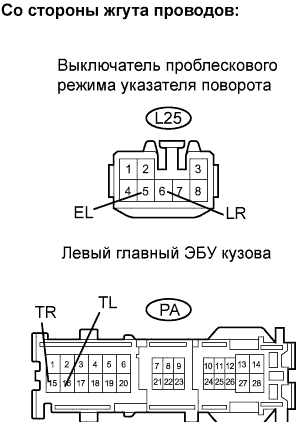

Отсоедините разъем L25 выключателя проблескового режима.
Отсоедините разъем PA ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L25-5 (EL) - PA-16 (TL)
| Менее 1 Ом
|
L25-6 (ER) - PA-15 (TR)
| Менее 1 Ом
|
L25-5 (EL) - масса
| 10 кОм или более
|
L25-6 (ER) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
6.ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА |
Временно замените выключатель проблескового режима указателя поворота новым или нормально функционирующим.
Убедитесь в том, что выключатель проблескового режима указателя поворота работает.
- OK:
- Лампа переднего указателя поворота мигает.
NG |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
7.ЗАМЕНИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА |
Временно замените лампу переднего указателя поворота новой или заведомо исправной.
Убедитесь в том, что лампа переднего указателя поворота мигает.
- OK:
- Лампа переднего указателя поворота мигает.
8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА – ФАРА И МАССА) |

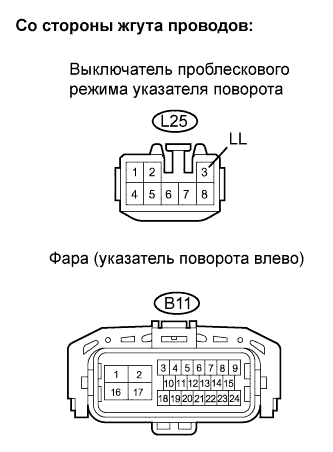

Проверьте жгут проводов между фарой (указателем левого поворота) и выключателем проблескового режима указателя поворота, а также между фарой (указателем левого поворота) и массой.
Отсоедините разъем L25 выключателя проблескового режима.
Отсоедините разъем B11 фары.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L25-3 (LL) - B11-9
| Менее 1 Ом
|
B11-8 - масса
| Менее 1 Ом
|
L25-3 (LL) - масса
| 10 кОм или более
|

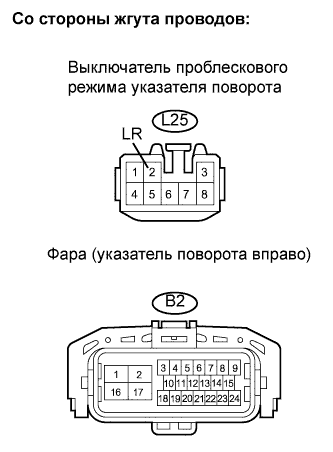

Проверьте жгут проводов между фарой (указателем правого поворота) и выключателем проблескового режима указателя поворота, а также между фарой (указателем правого поворота) и массой.
Отсоедините разъем L25 выключателя проблескового режима.
Отсоедините разъем B2 фары.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L25-2 (LR) - B2-9
| Менее 1 Ом
|
B2-8 - масса
| Менее 1 Ом
|
L25-2 (LR) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
9.ЗАМЕНИТЕ ЛАМПУ ПОВТОРИТЕЛЯ УКАЗАТЕЛЯ ПОВОРОТА |
Временно замените лампу переднего повторителя указателя поворота новой или заведомо исправной.
Убедитесь в том, что лампа переднего повторителя указателя поворота мигает.
- OK:
- Лампа переднего повторителя указателя поворота мигает.
10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА – ЛАМПА ПЕРЕДНЕГО ПОВТОРИТЕЛЯ УКАЗАТЕЛЯ ПОВОРОТА И МАССА) |

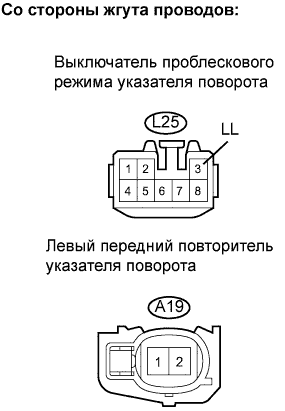

Проверьте жгут проводов между левым передним повторителем указателя поворота и выключателем проблескового режима указателя поворота, а также между левым передним повторителем указателя поворота и массой.
Отсоедините разъем L25 выключателя проблескового режима.
Отсоедините разъем A19 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L25-3 (LL) - A19-2
| Менее 1 Ом
|
A19-1 - масса
| Менее 1 Ом
|
L25-3 (LL) - масса
| 10 кОм или более
|

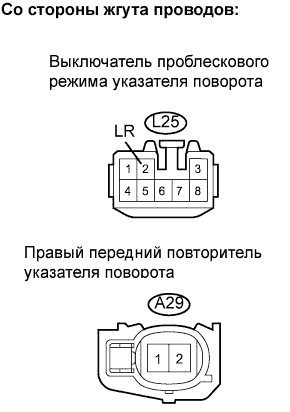

Проверьте жгут проводов между правым передним повторителем указателя поворота и выключателем проблескового режима указателя поворота, а также между правым передним повторителем указателя поворота и массой.
Отсоедините разъем L25 выключателя проблескового режима.
Отсоедините разъем A29 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L25-2 (LR) - A29-2
| Менее 1 Ом
|
A29-1 - масса
| Менее 1 Ом
|
L25-2 (LR) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
11.ЗАМЕНИТЕ ЛАМПУ ЗАДНЕГО БЛОКА ФОНАРЕЙ (ЛЕВОГО ИЛИ ПРАВОГО УКАЗАТЕЛЯ ПОВОРОТА) |
Временно замените лампу заднего блока фонарей новой или заведомо исправной.
Убедитесь в том, что лампа заднего блока фонарей мигает.
- OK:
- Лампа заднего блока фонарей мигает.
12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА – ЗАДНИЙ БЛОК ФОНАРЕЙ И МАССА) |

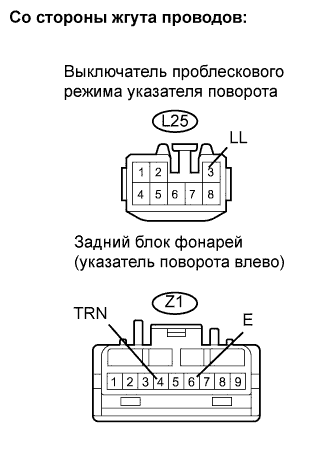

Проверьте жгут проводов между задним блоком фонарей (указателем левого поворота) и выключателем проблескового режима указателя поворота, а также между задним блоком фонарей (указателем левого поворота) и массой.
Отсоедините разъем L25 выключателя проблескового режима.
Отсоедините разъем Z1 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L25-3 (LL) - Z1-4 (TRN)
| Менее 1 Ом
|
Z1-6 (E) - масса
| Менее 1 Ом
|
L25-3 (LL) - масса
| 10 кОм или более
|

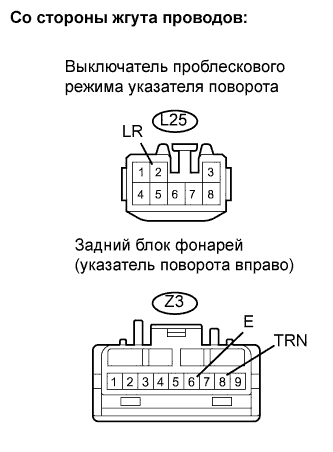

Проверьте жгут проводов между задним блоком фонарей (указателем правого поворота) и выключателем проблескового режима указателя поворота, а также между задним блоком фонарей (указателем правого поворота) и массой.
Отсоедините разъем L25 выключателя проблескового режима.
Отсоедините разъем Z3 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L25-2 (LR) - Z3-8 (TRN)
| Менее 1 Ом
|
Z3-6 (E) - масса
| Менее 1 Ом
|
L25-2 (LR) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
