СИСТЕМА ОСВЕЩЕНИЯ - Цепь передних противотуманных фар


ОПИСАНИЕ

ЭБУ передних фар получает данные о положении переключателя противотуманных фар от комбинированного переключателя и включает передние противотуманные фары.

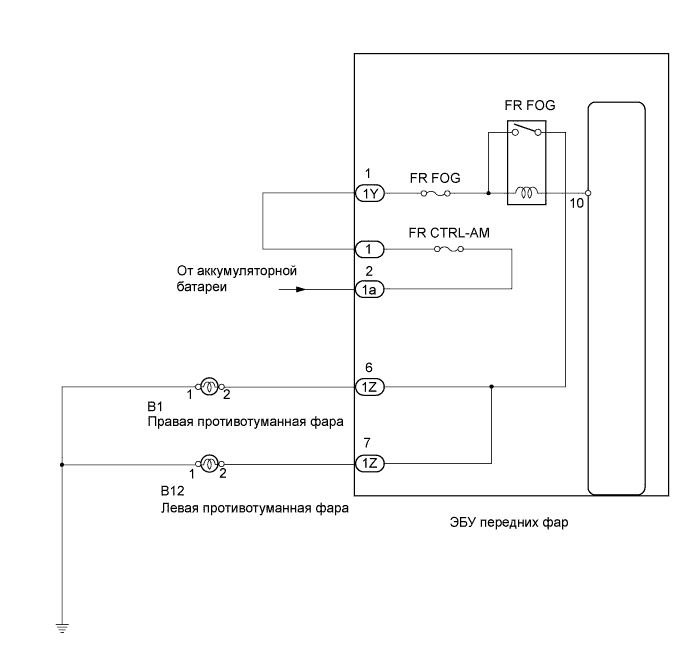

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Передних Противотуманных Фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА)

  1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что передняя противотуманная фара включается.

    ЭБУ передних фар
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Front fog light relay
    		Включение / выключение реле передних противотуманных фар
    		-
OK:
Передняя противотуманная фара включается.


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (FR FOG, FR CTRL-AM)

  1. Извлеките предохранители FR CTRL-AM и FR FOG из блока реле № 1 моторного отсека.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ЗАМЕНИТЕ ЛАМПУ ПЕРЕДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ

  1. Временно замените лампу передней противотуманной фары новой или заведомо исправной.

  1. Проверьте, включается ли лампа.

    OK:
    Лампа передней противотуманной фары включается.


OK
КОНЕЦ
NG


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Передних Противотуманных Фар

  1. Отсоедините разъем 1Y ЭБУ.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1Y-1 - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – МАССА)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Передних Противотуманных Фар

  1. Отсоедините разъем 1Z ЭБУ.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1Z-6 - масса
    		Менее 1 Ом
    1Z-7 - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
