Приводной Ремень Установка

Двигатель. Lexus GS450h GWS191
Механическая Часть Двигателя 2Gr-Fse. Lexus GS450h GWS191

  1. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА

  2. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1

  3. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

Приводной Ремень -- Установка



1. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА


    Lexus GS450h GWS191.Механическая Часть Двигателя 2Gr-Fse.Двигатель.Приводной Ремень Установка

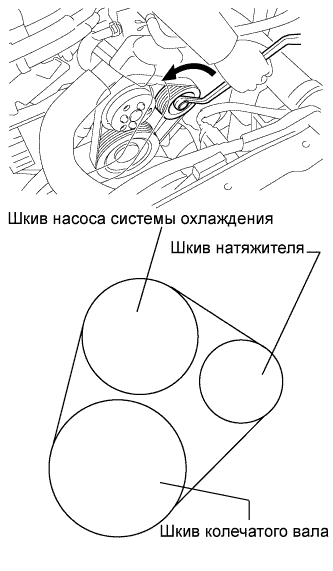

  1. Поверните шкив натяжителя против часовой стрелки и наденьте поликлиновой ремень, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Проверьте правильность посадки приводного ремня на шкив и ролик.


2. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1

  1. Установите входной патрубок воздушного фильтра и закрепите его болтом.

    Момент затяжки:
    5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}


3. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Lexus GS450h GWS191

  1. Установите сальник впускного воздухопровода и закрепите его 7 фиксаторами.
