СИСТЕМА ОСВЕЩЕНИЯ - Цепь выключателя освещения дверного проема


ОПИСАНИЕ

Правый главный ЭБУ кузова определяет состояния всех выключателей освещения дверных проемов и передает сигналы в ЭБУ каждой двери посредством мультиплексной системы передачи данных.

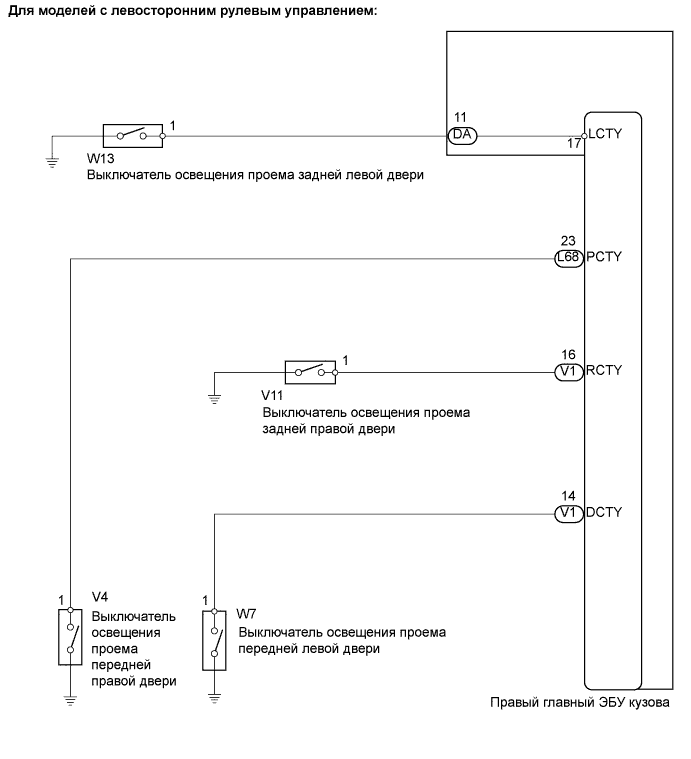

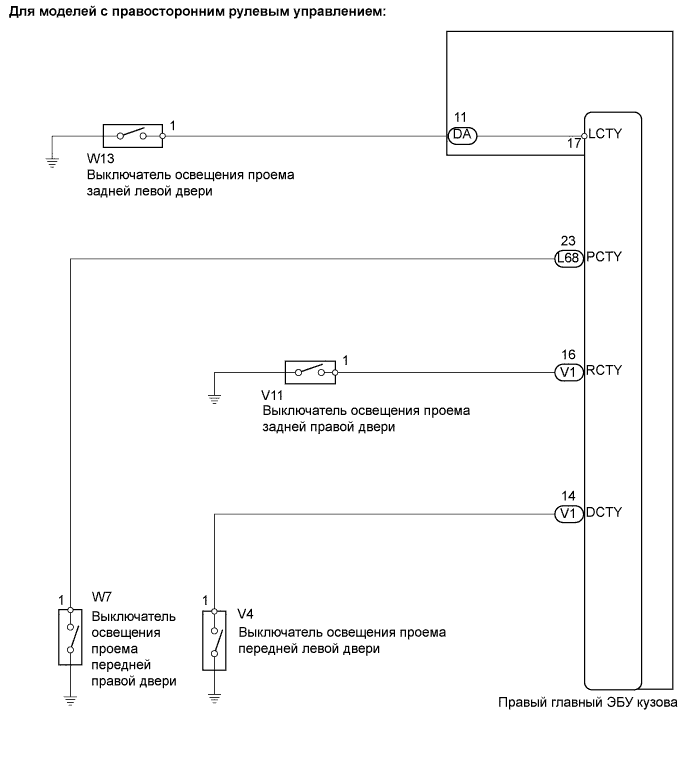

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Выключателя Освещения Дверного Проема


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Выключателя Освещения Дверного Проема


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Порядок выполнения работ одинаков для всех цепей выключателей освещения дверных проемов. Вначале проверьте цепь выключателя освещения дверного проема, в которой предполагается наличие неисправности.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА)

  1. Проверьте работоспособность выключателя освещения дверных проемов в режиме Data List.

    Правый главный ЭБУ кузова
    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    D Door Curtesy SW
    		Состояние выключателя освещения проема двери со стороны водителя / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): дверь со стороны водителя открыта
    OFF (ВЫКЛ): дверь со стороны водителя закрыта
    		-
    P Door Curtesy SW
    		Состояние выключателя освещения проема двери со стороны пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): дверь со стороны пассажира открыта
    OFF (ВЫКЛ): дверь со стороны пассажира закрыта
    		-
    Rr Door Curtesy SW
    		Состояние выключателя освещения проема задней двери (левой или правой) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): задняя дверь (левая или правая) открыта
    OFF (ВЫКЛ): задняя дверь (левая или правая) закрыта
    		-
    OK:
    Отображается значение, указанное для нормального состояния.

    Результат
    Результат
    		Следующий шаг
    Выключателя освещения проема двери со стороны водителя не работает
    		А
    Выключатель освещения проема двери со стороны пассажира не работает
    		B
    Не работают оба выключателя освещения проемов задних дверей
    		C
    OK
    		D


B
Перейдите к шагу 4

C
Перейдите к шагу 6

D
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
А


2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА (со стороны водителя)

  1. Проверьте выключатель освещения проема передней двери (см. стр. Нажмите здесь).

    OK:
    Выключатель освещения дверного проема работает нормально.


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА (со стороны водителя)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА)


    Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Выключателя Освещения Дверного Проема

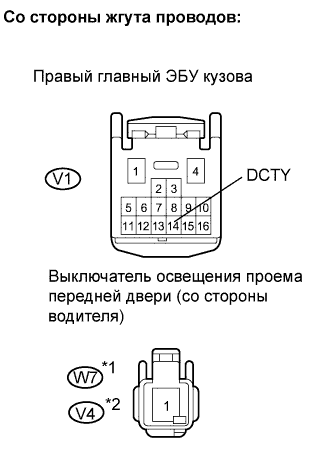

  1. Отсоедините разъем V1 ЭБУ.

  1. Отсоедините разъем W7*1 или V4*2 выключателя.

    УКАЗАНИЕ:
    *1: для моделей с левосторонним рулевым управлением
    *2: для моделей с правосторонним рулевым управлением

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Заданные условия
    V1-14 (DCTY) - W7-1
    		Менее 1 Ом
    V1-14 (DCTY) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Заданные условия
    V1-14 (DCTY) - V4-1
    		Менее 1 Ом
    V1-14 (DCTY) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

4.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА (со стороны пассажира)

  1. Проверьте выключатель освещения дверного проема (см. стр. Нажмите здесь).

    OK:
    Выключатель освещения дверного проема работает нормально.


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА (со стороны пассажира)
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА)


    Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Выключателя Освещения Дверного Проема

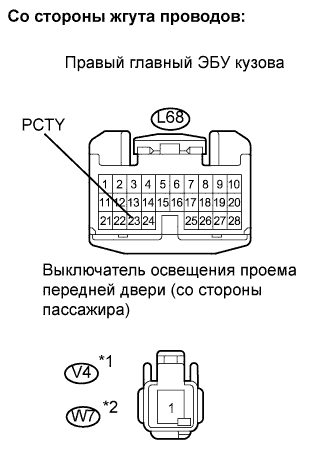

  1. Отсоедините разъем L68 ЭБУ.

  1. Отсоедините разъем V4*1 или W7*2 выключателя.

    УКАЗАНИЕ:
    *1: для моделей с левосторонним рулевым управлением
    *2: для моделей с правосторонним рулевым управлением

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Заданные условия
    L68-23 (PCTY) - V4-1
    		Менее 1 Ом
    L68-23 (PCTY) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Заданные условия
    L68-23 (PCTY) - W7-1
    		Менее 1 Ом
    L68-23 (PCTY) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

6.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ

  1. Проверьте выключатель освещения проема задней двери (см. стр. Нажмите здесь).

    OK:
    Выключатель освещения дверного проема работает нормально.


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ – ЭБУ)


    Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Выключателя Освещения Дверного Проема

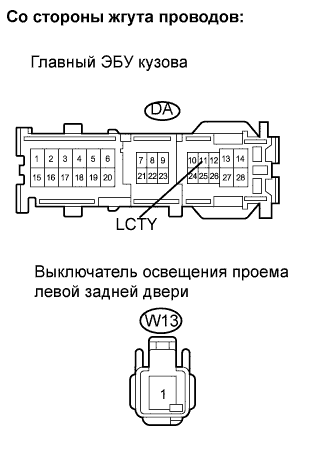

  1. Проверьте жгут проводов между ЭБУ и выключателем освещения проема левой задней двери.

    1. Отсоедините разъем DA ЭБУ.

    2. Отсоедините разъем W13 выключателя.

    3. Измерьте сопротивление разъемов со стороны жгута проводов.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      DA-11 (LCTY) - W13-1
      		Менее 1 Ом
      DA-11 (LCTY) - масса
      		10 кОм или более


    Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Выключателя Освещения Дверного Проема

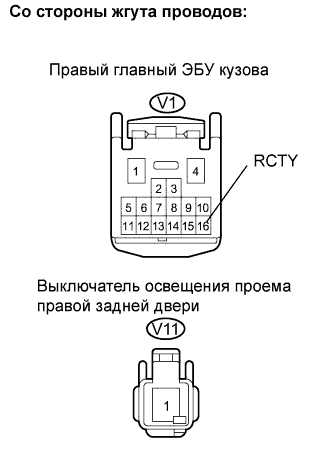

  1. Проверьте жгут проводов между ЭБУ и выключателем освещения проема правой задней двери.

    1. Отсоедините разъем V1 ЭБУ.

    2. Отсоедините разъем V11 выключателя.

    3. Измерьте сопротивление разъемов со стороны жгута проводов.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      V1-16 (RCTY) - V11-1
      		Менее 1 Ом
      V1-16 (RCTY) - масса
      		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
