СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА - Цепь вспомогательного источника питания


ОПИСАНИЕ

Ниже показана цепь вспомогательного источника питания блока управления системой кондиционирования. Эта цепь обеспечивает питание даже при выключенном зажигании и используется памятью диагностических кодов неисправности и т.п.

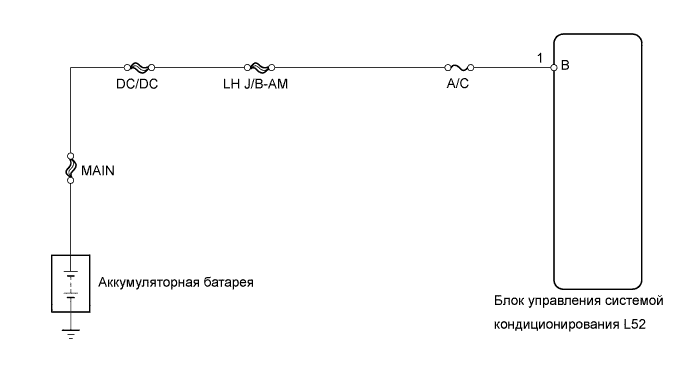

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Система Кондиционирования Воздуха Цепь Вспомогательного Источника Питания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (A/C)

  1. Извлеките предохранитель A/C из левого главного ЭБУ кузова.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ ВО ВСЕХ ПРОВОДАХ И УСТРОЙСТВАХ, ПОДСОЕДИНИНЕННЫХ К ПРЕДОХРАНИТЕЛЮ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Система Кондиционирования Воздуха Цепь Вспомогательного Источника Питания

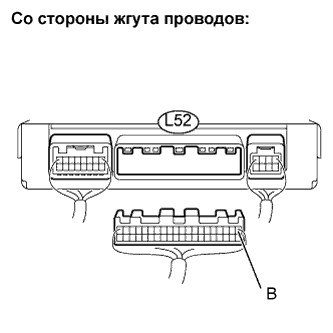

  1. Отсоедините разъем L52 блока управления системой кондиционирования.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L52-1 (B) - масса
    		10–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
