СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА - Цепь питания IG


ОПИСАНИЕ

Данная цепь является главной цепью питания блока управления системой кондиционирования при включенном зажигании (IG).
Эта цепь питания используется для приведения в действие блока управления системой кондиционирования, серводвигателей и т.д.

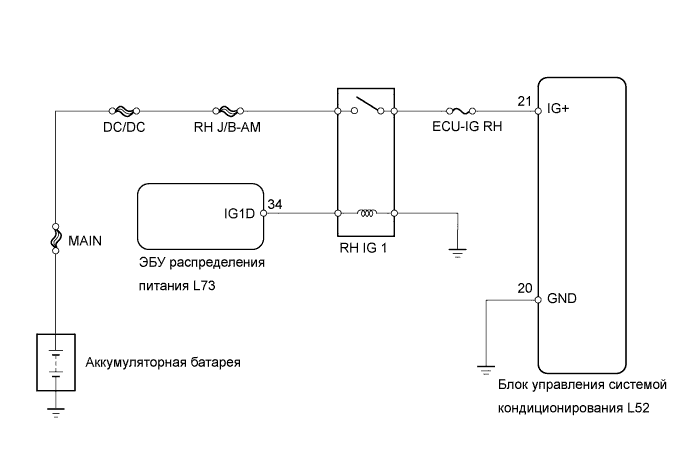

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Система Кондиционирования Воздуха Цепь Питания Ig


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Перед проверкой запустите двигатель. Если система посадки и запуска не запускается, проверьте реле RH-IG 1 и аккумуляторную батарею.
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG RH)

  1. Извлеките предохранитель ECU-IG RH из правого главного ЭБУ кузова.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ ВО ВСЕХ ПРОВОДАХ И УСТРОЙСТВАХ, ПОДСОЕДИНИНЕННЫХ К ПРЕДОХРАНИТЕЛЮ
OK


2.ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (НАПРЯЖЕНИЕ IG+)
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Система Кондиционирования Воздуха Цепь Питания Ig

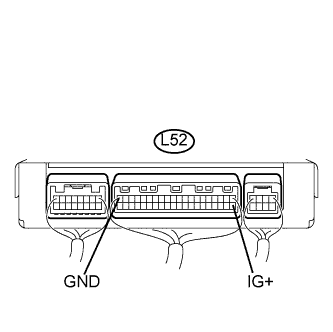

  1. Снимите блок управления системы кондиционирования, не отсоединяя его разъемы.

  1. Включите зажигание (IG).

  1. Измерьте напряжение на разъеме.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L52-21 (IG+) - L52-20 (GND)
    		Зажигание включено (IG)
    		10–14 В


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Система Кондиционирования Воздуха Цепь Питания Ig

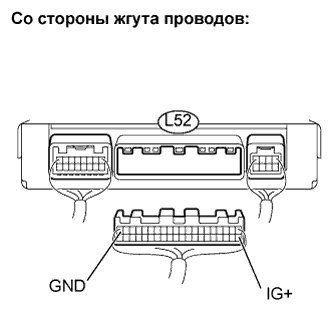

  1. Отсоедините разъем L52 блока управления системой кондиционирования.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L52-21 (IG+) - масса
    		Зажигание выключено
    		Менее 1 В
    L52-21 (IG+) - масса
    		Зажигание включено (IG)
    		10–14 В

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L52-20 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
