СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ - Невозможно разблокировать / заблокировать ни одну из дверей с помощью главного переключателя или цилиндра замка двери водителя


ОПИСАНИЕ

Правый главный ЭБУ кузова получает сигналы от главного переключателя сети мультиплексной связи и цилиндра замка двери водителя и приводит в действие электродвигатели замков всех дверей в зависимости от данных сигналов.

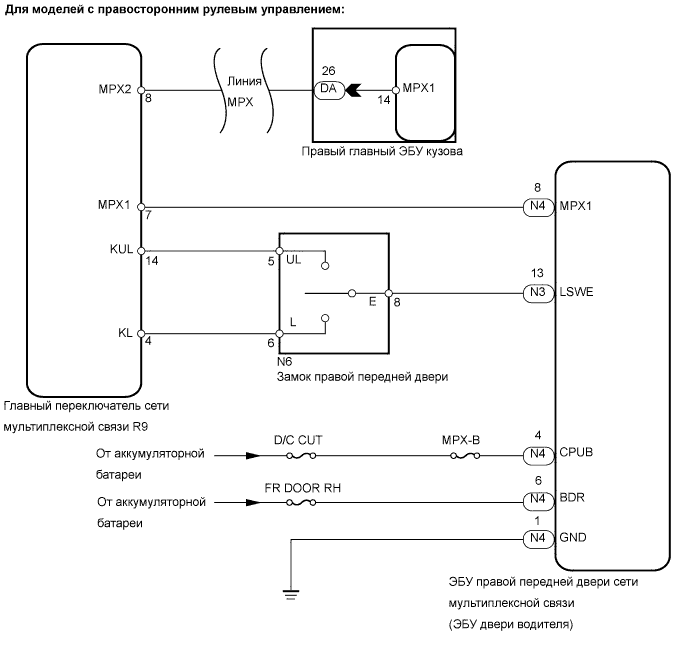

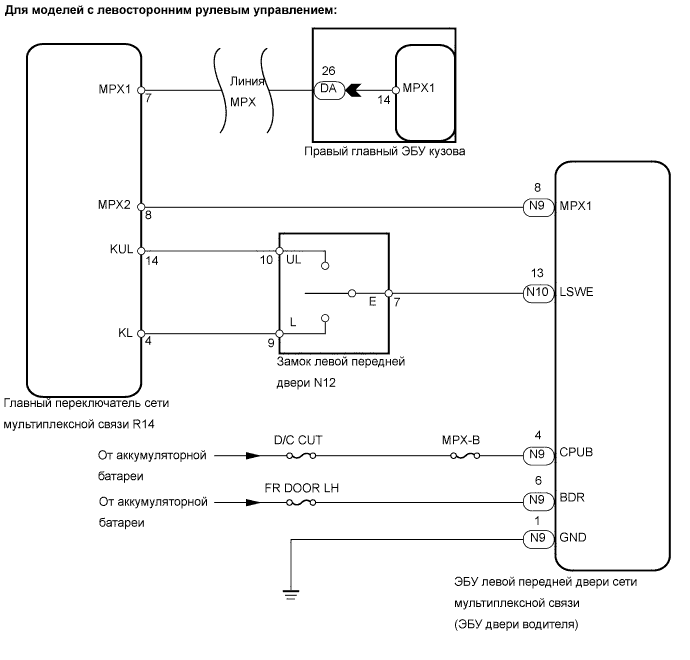

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Главного Переключателя Или Цилиндра Замка Двери Водителя


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Главного Переключателя Или Цилиндра Замка Двери Водителя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (FR DOOR LH, FR DOOR RH, MPX-B, D/C CUT)

  1. Для моделей с левосторонним рулевым управлением:
    Извлеките предохранитель FR DOOR LH из левого главного ЭБУ кузова.

  1. Для моделей с правосторонним рулевым управлением:
    Извлеките предохранитель FR DOOR RH из правого главного ЭБУ кузова.

  1. Извлеките предохранители MPX-B и D/C CUT из распределительного блока № 1 моторного отсека.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Главного Переключателя Или Цилиндра Замка Двери Водителя

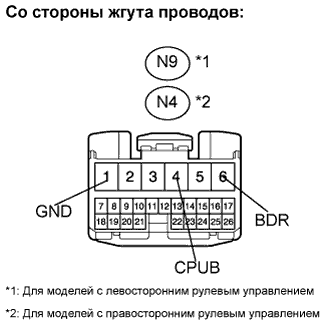

  1. Отсоедините разъем N9*1 или N4*2 ЭБУ.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-4 (CPUB) - масса
    		10-14 В
    N9-6 (BDR) - масса
    		10-14 В
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-4 (CPUB) - масса
    		10-14 В
    N4-6 (BDR) - масса
    		10-14 В

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-1 (GND) - масса
    		Менее 1 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-1 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ

Результат
Результат
Следующий шаг
Двери не блокируются с помощью главного переключателя
А
Двери не блокируются с помощью цилиндра замка двери водителя
B


B
Перейдите к шагу 5
А


4.ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

  1. После замены главного переключателя сети мультиплексной связи исправным убедитесь, что все двери блокируются и разблокируются с помощью главного переключателя.

    OK:
    Все двери блокируются и разблокируются с помощью главного переключателя.


NG
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
OK

КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ НЕИСПРАВЕН)

5.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ И РАЗБЛОКИРОВКИ ДВЕРИ)

  1. Проверьте в режиме DATA LIST работу выключателя блокировки и разблокировки двери.

    Главный переключатель сети мультиплексной связи
    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Door Key Lock
    		Сигнал выключателя блокировки дверей, связанного с ключом / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Цилиндр замка двери со стороны водителя повернут в положение блокировки
    OFF (ВЫКЛ): Цилиндр замка двери со стороны водителя повернут в положение разблокировки
    		-
    Door Key Unlock
    		Сигнал выключателя системы блокировки дверей, связанного с ключом / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Цилиндр замка двери со стороны водителя повернут в положение разблокировки
    OFF (ВЫКЛ): Цилиндр замка двери со стороны водителя повернут в положение блокировки
    		-
    OK:
    На экране портативного диагностического прибора отображается сообщение ON (ВКЛ) (цилиндр замка двери со стороны водителя поворачивается в положение блокировки / разблокировки).


OK
ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ДВЕРИ ВОДИТЕЛЯ)
NG


6.ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ (ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ И РАЗБЛОКИРОВКИ ДВЕРИ)

Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Главного Переключателя Или Цилиндра Замка Двери Водителя

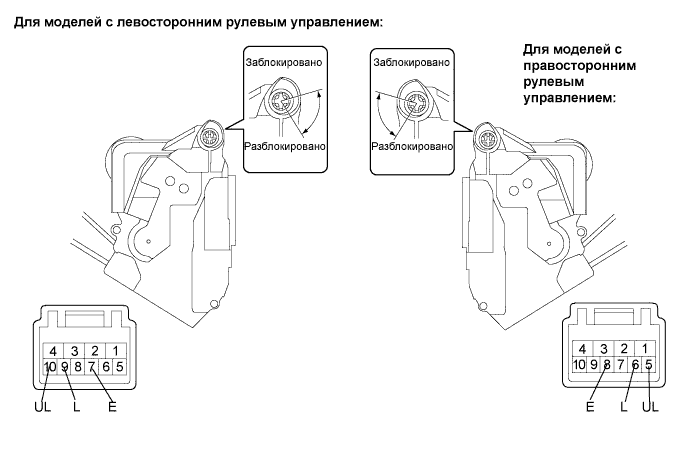

  1. Отсоедините разъем N12*1 или N6*2 замка двери.

    УКАЗАНИЕ:
    *1: Для моделей с левосторонним рулевым управлением
    *2: Для моделей с правосторонним рулевым управлением

  1. Измерьте сопротивление выключателя.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    9 (L) - 7 (E)
    		Заблокировано
    		Менее 1 Ом
    10 (UL) - 7 (E)
    		Разблокировано
    		Менее 1 Ом
    9 (L) - 7 (E)
    		OFF (ВЫКЛ)
    		10 кОм или более
    10 (UL) - 7 (E)
    		OFF (ВЫКЛ)
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    6 (L) - 8 (E)
    		Заблокировано
    		Менее 1 Ом
    5 (UL) - 8 (E)
    		Разблокировано
    		Менее 1 Ом
    6 (L) - 8 (E)
    		OFF (ВЫКЛ)
    		10 кОм или более
    5 (UL) - 8 (E)
    		OFF (ВЫКЛ)
    		10 кОм или более


NG
ЗАМЕНИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАМОК ПЕРЕДНЕЙ ДВЕРИ – ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Главного Переключателя Или Цилиндра Замка Двери Водителя

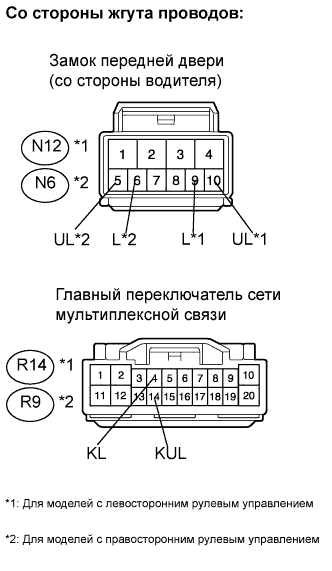

  1. Отсоедините разъем N12*1 или N6*2 замка двери.

  1. Отсоедините разъем R14*1 или R9*2 выключателя.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N12-9 (L) - R14-4 (KL)
    		Менее 1 Ом
    N12-10 (UL) - R14-14 (KUL)
    		Менее 1 Ом
    N12-9 (L) - масса
    		10 кОм или более
    N12-10 (UL) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N6-6 (L) - R9-4 (KL)
    		Менее 1 Ом
    N6-5 (UL) - R9-14 (KUL)
    		Менее 1 Ом
    N6-6 (L) - масса
    		10 кОм или более
    N6-5 (UL) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ДВЕРИ ВОДИТЕЛЯ - ЗАМОК ПЕРЕДНЕЙ ДВЕРИ)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Главного Переключателя Или Цилиндра Замка Двери Водителя

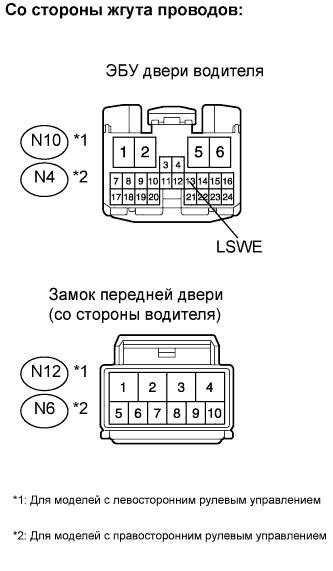

  1. Отсоедините разъем N10*1 или N4*2 ЭБУ.

  1. Отсоедините разъем N12*1 или N6*2 замка двери.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N10-13 (LSWE) - N12-7 (E)
    		Менее 1 Ом
    N10-13 (LSWE) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-13 (LSWE) - N6-8 (E)
    		Менее 1 Ом
    N4-13 (LSWE) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


9.ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

  1. После замены главного переключателя сети мультиплексной связи исправным убедитесь, что все двери блокируются и разблокируются с помощью цилиндра замка двери водителя.

    OK:
    Все двери блокируются и разблокируются с помощью цилиндра замка двери водителя.
    Результат
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с левосторонним рулевым управлением)
    		B
    NG (для моделей с правосторонним рулевым управлением)
    		C


B
ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ДВЕРИ ВОДИТЕЛЯ)

C
ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ДВЕРИ ВОДИТЕЛЯ)
А

КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ НЕИСПРАВЕН)
